PC、スマートフォン、タブレットに対応した電子ブックデータで、関東器材工業の総合カタログがご覧いただけます。

各カタログ画像をクリック頂くと、印刷用PDFデータが表示されます。

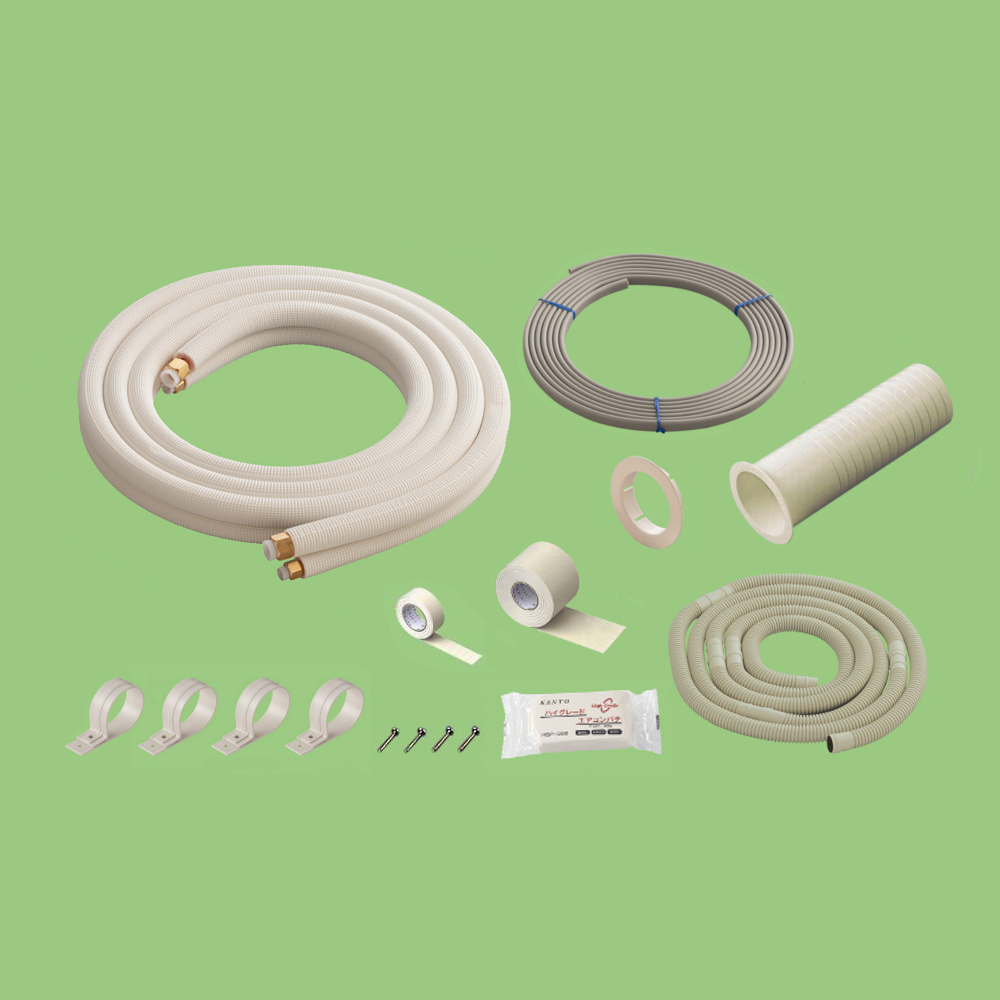

配管セットの特徴

フレア加工済みですので、そのままルームエアコンに接続できます。

銅管はJIS　H　3300　C1220T-O　を使用しています。

保温材は、高発泡ポリエチレンを使用しています。表面は傷がつきにくく、テープが巻きやすいように、エンボス加工済みです。

テープ・パテ・ドレンホースやVVFケーブルなど、必要な部材を同梱しています。

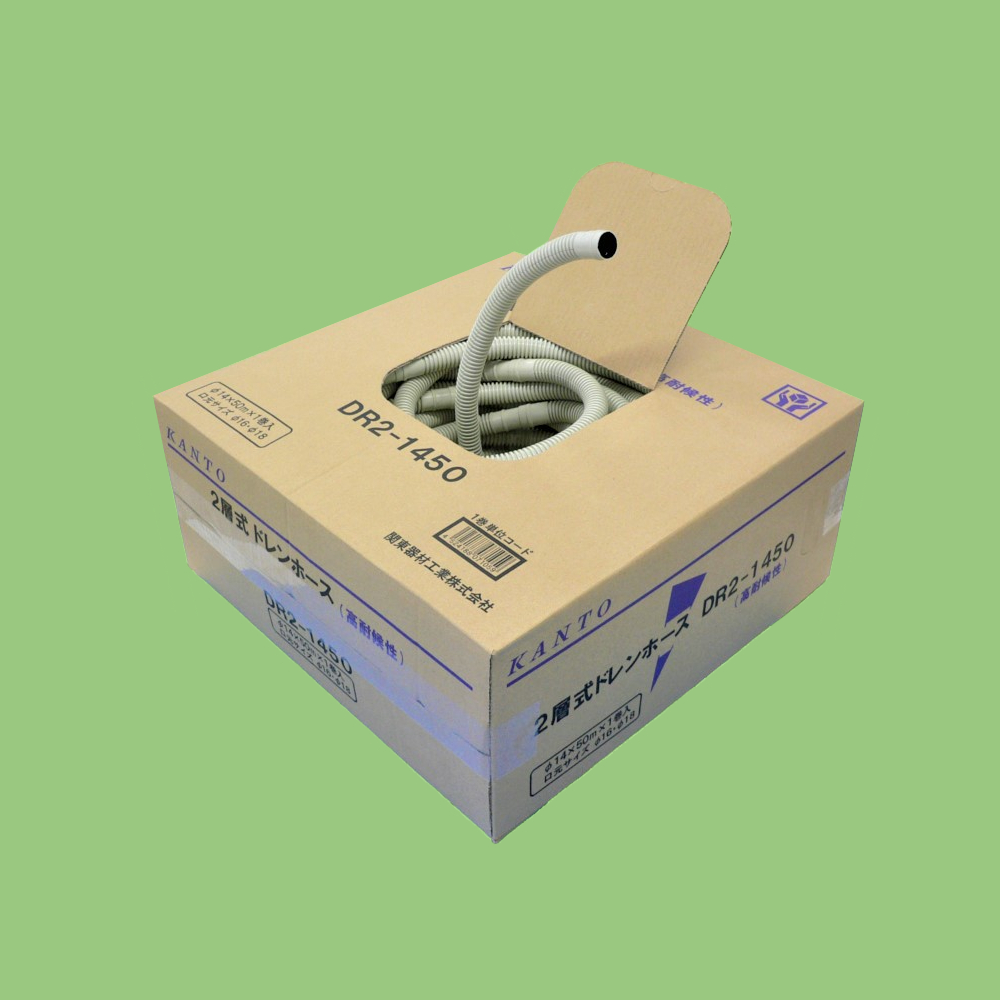

ドレンホースは高耐候の2層タイプを採用しています。

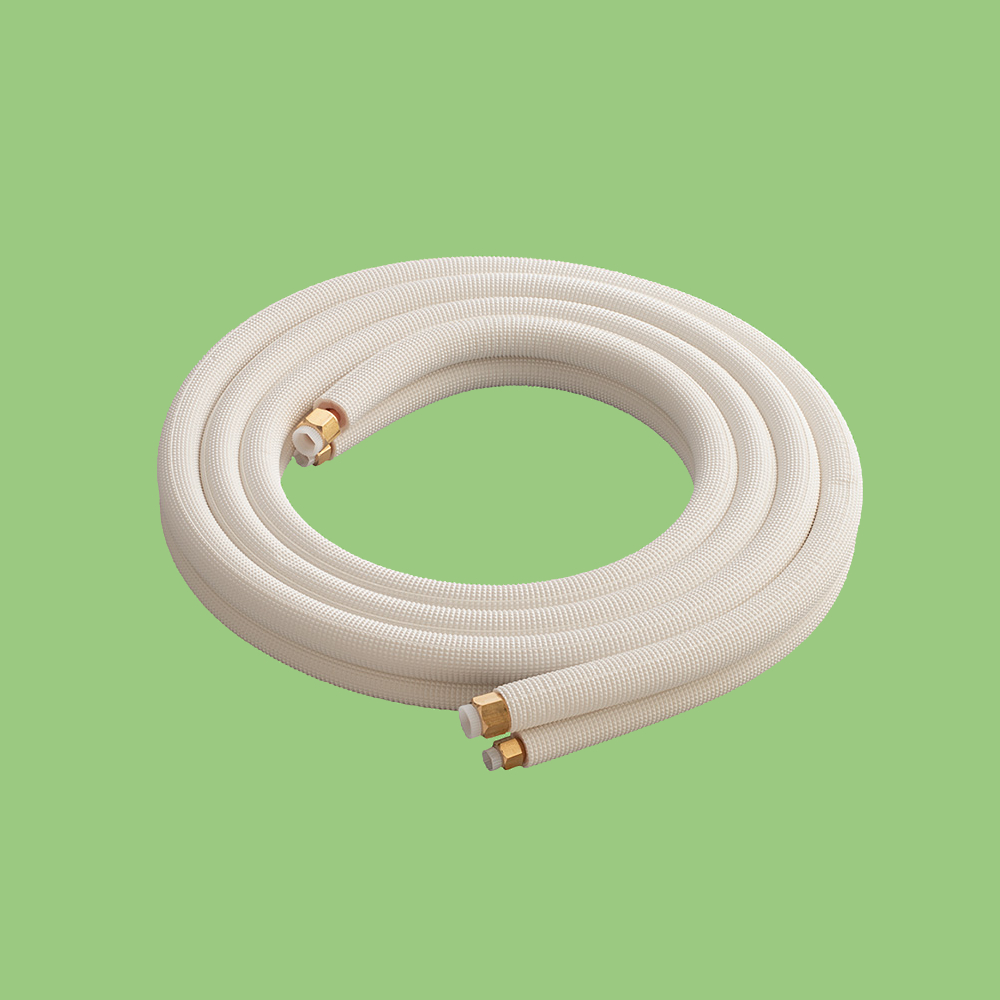

2分3分ペアタイプ
(パイプのみ）

長さ品番外寸図

2.5M 25P-P

3M 3P-P

3.5M 35P-P

4M 4P-P

5M 5P-P

6M 6P-P

7M 7P-P

9M 9P-P

セット内容
2分3分ペアタイプ
（部品入電線無）

長さ品番外寸図

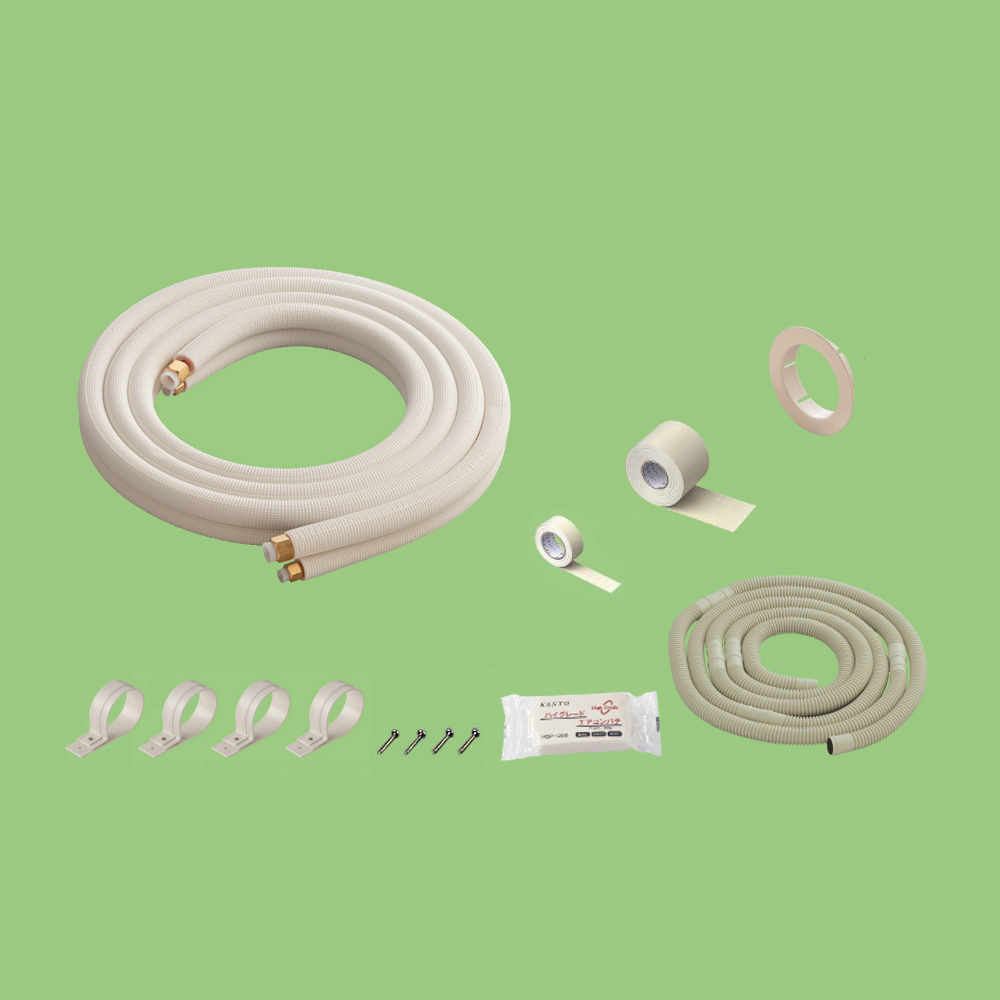

3M 3P-FSP

3.5M 35P-FSP

4M 4P-FSP

5M 5P-FSP

6M 6P-FSP

7M 7P-FSP

セット内容

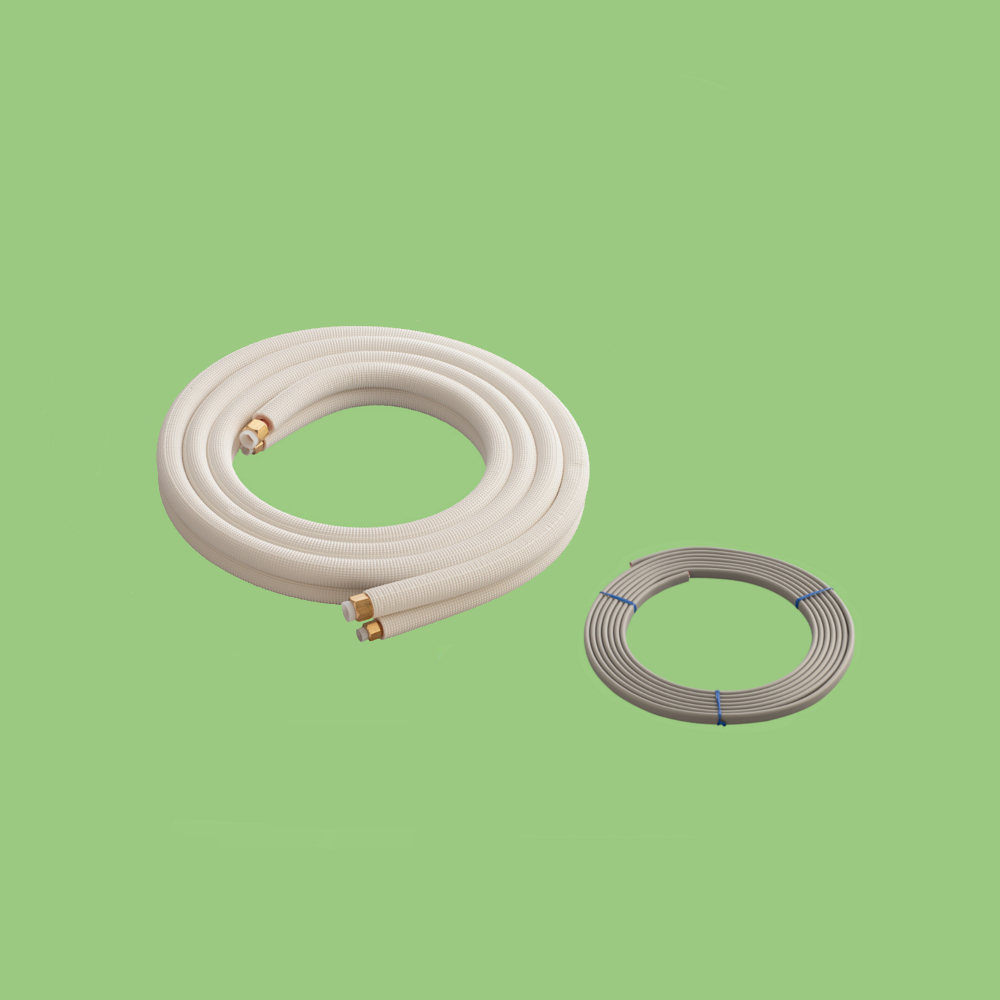

2分3分ペアタイプ
（部品無電線入）

長さ品番外寸図

3M 3P-P-203

3.5M 35P-P-203

4M 4P-P-203

5M 5P-P-203

6M 6P-P-203

7M 7P-P-203

セット内容

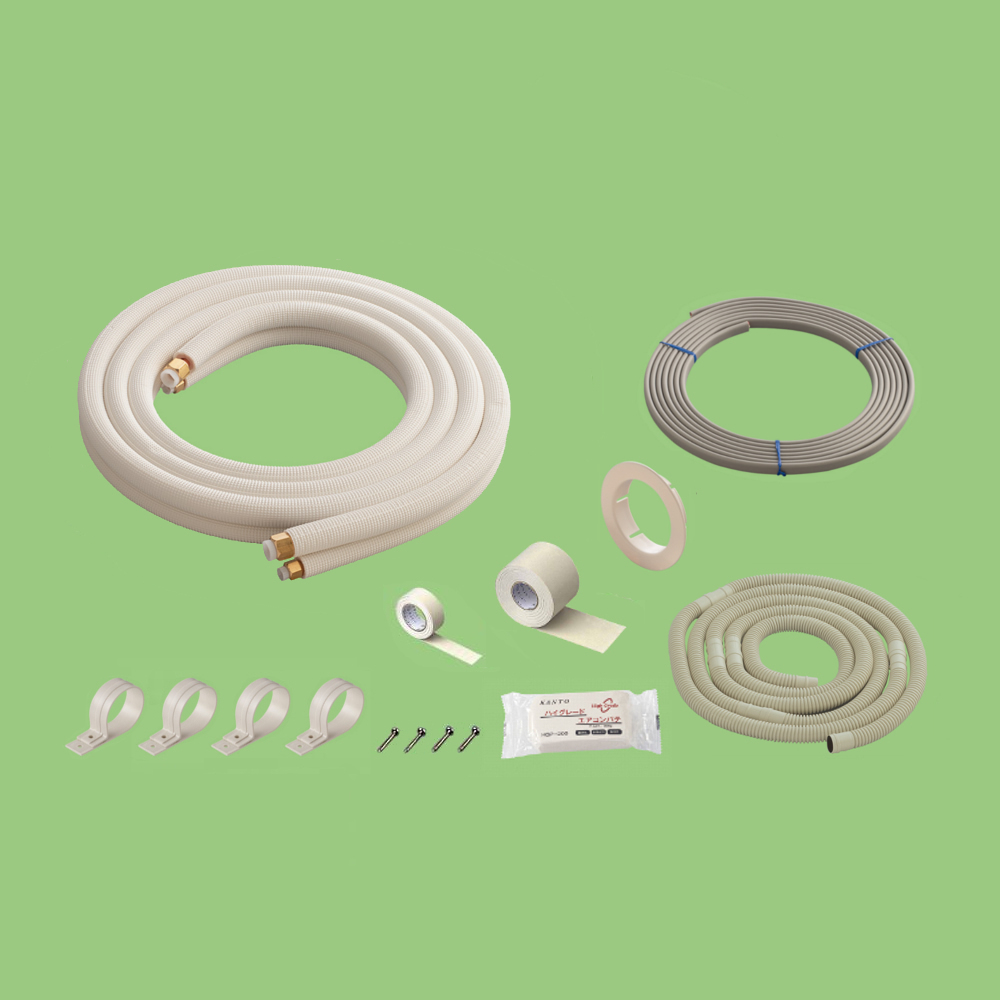

2分3分ペアタイプ
（部品入電線入）

長さ品番外寸図

3M 3P-203SP

3.5M 35P-203SP

4M 4P-203SP

5M 5P-203SP

6M 6P-203SP

7M 7P-203SP

セット内容

長さ	品番	外寸図
2.5M	25P-P
3M	3P-P
3.5M	35P-P
4M	4P-P
5M	5P-P
6M	6P-P
7M	7P-P
9M	9P-P

長さ	品番	外寸図
3M	3P-FSP
3.5M	35P-FSP
4M	4P-FSP
5M	5P-FSP
6M	6P-FSP
7M	7P-FSP

長さ	品番	外寸図
3M	3P-P-203
3.5M	35P-P-203
4M	4P-P-203
5M	5P-P-203
6M	6P-P-203
7M	7P-P-203

長さ	品番	外寸図
3M	3P-203SP
3.5M	35P-203SP
4M	4P-203SP
5M	5P-203SP
6M	6P-203SP
7M	7P-203SP

2分4分ペアタイプ
(パイプのみ）

長さ品番外寸図

3M 3P-24P

4M 4P-24P

5M 5P-24P

7M 7P-24P

セット内容

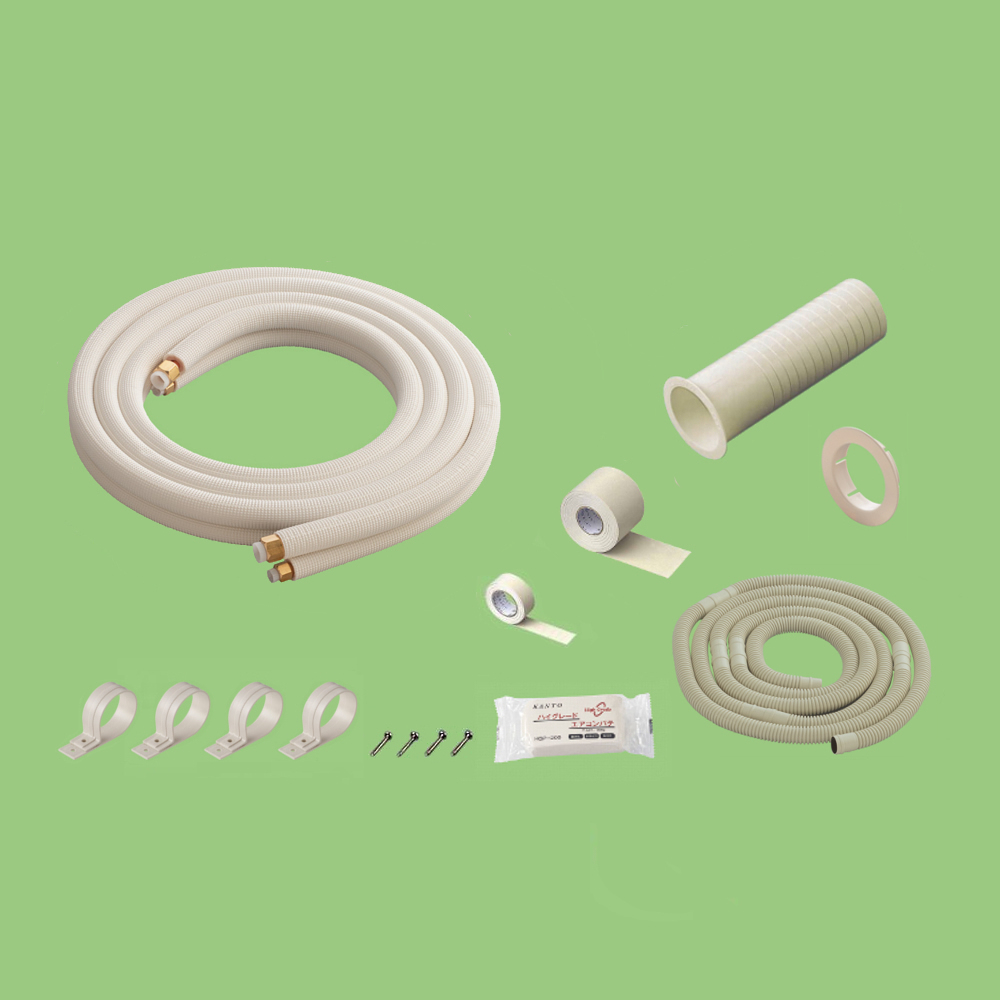

2分4分ペアタイプ
（部品入電線無）

長さ品番外寸図

3M 3P-24FSP

4M 4P-24FSP

5M 5P-24FSP

7M 7P-24FSP

セット内容

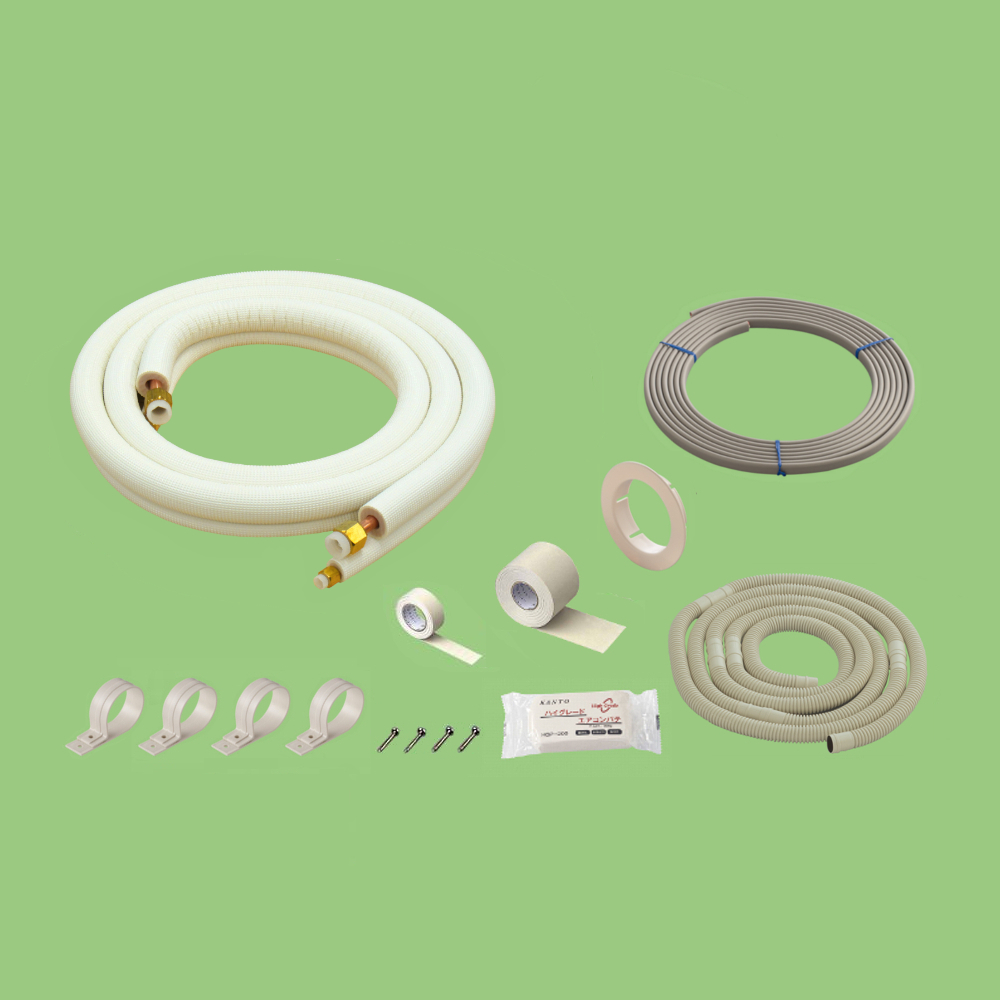

2分4分ペアタイプ
（部品入電線無）

長さ品番外寸図

3M 3P-24-203SP

4M 4P-24-203SP

5M 5P-24-203SP

7M 7P-24-203SP

セット内容

長さ	品番	外寸図
3M	3P-24P
4M	4P-24P
5M	5P-24P
7M	7P-24P

長さ	品番	外寸図
3M	3P-24FSP
4M	4P-24FSP
5M	5P-24FSP
7M	7P-24FSP

長さ	品番	外寸図
3M	3P-24-203SP
4M	4P-24-203SP
5M	5P-24-203SP
7M	7P-24-203SP

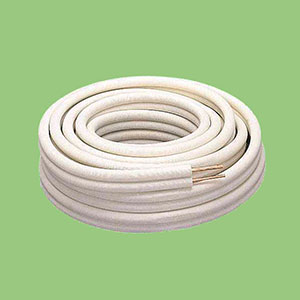

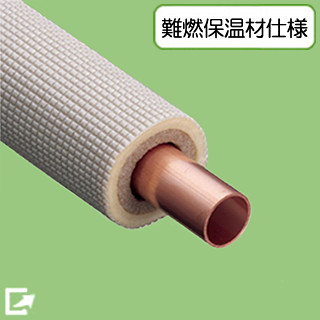

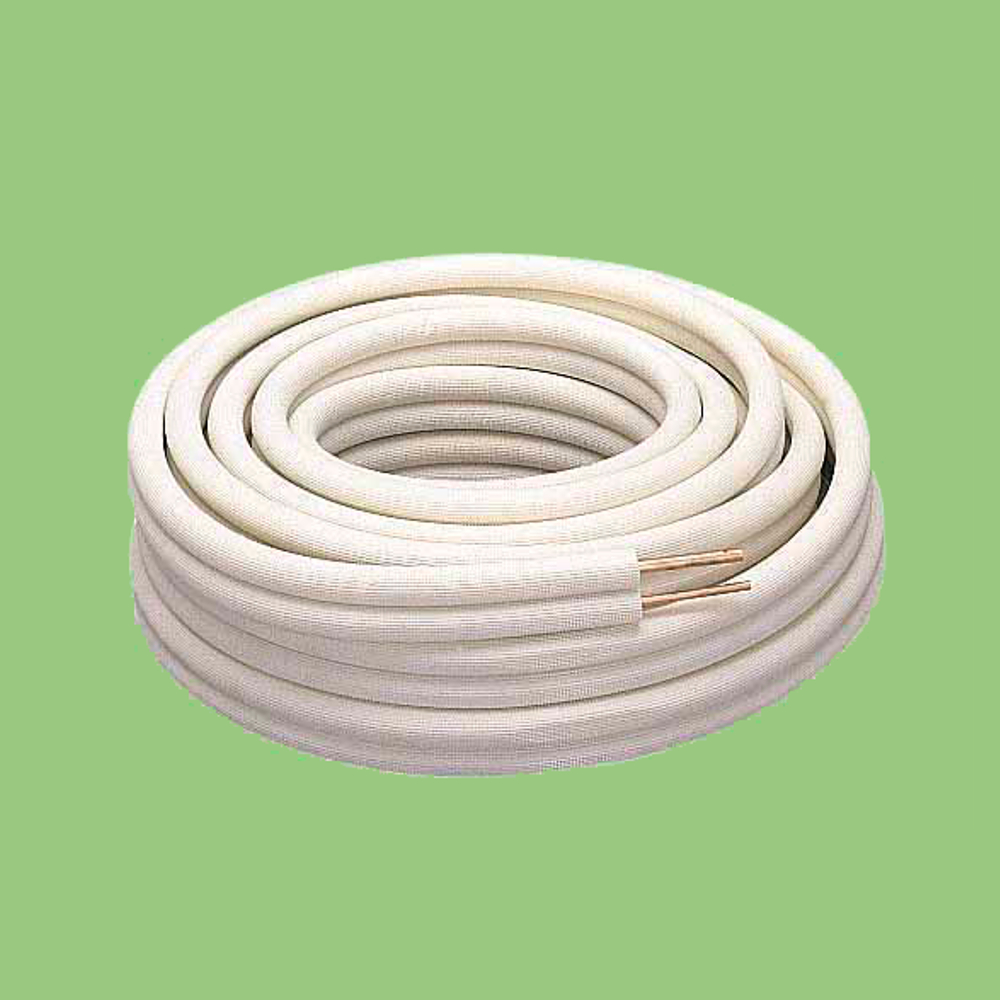

ペアチューブ 20M

単位：mm

品番対応
冷媒銅管断熱材外寸図

外径肉厚外径
(参考) 厚さ

KP-23 3種 6.35 0.8 24.5 8

9.52 0.8 27.5 8

KP-24 2種 6.35 0.8 24.5 8

12.70 0.8 35.0 10

品番	対応冷媒	銅管	断熱材	外寸図
KP-23	3種	6.35	0.8	24.5	8
9.52	0.8	27.5	8
KP-24	2種	6.35	0.8	24.5	8
12.70	0.8	35.0	10

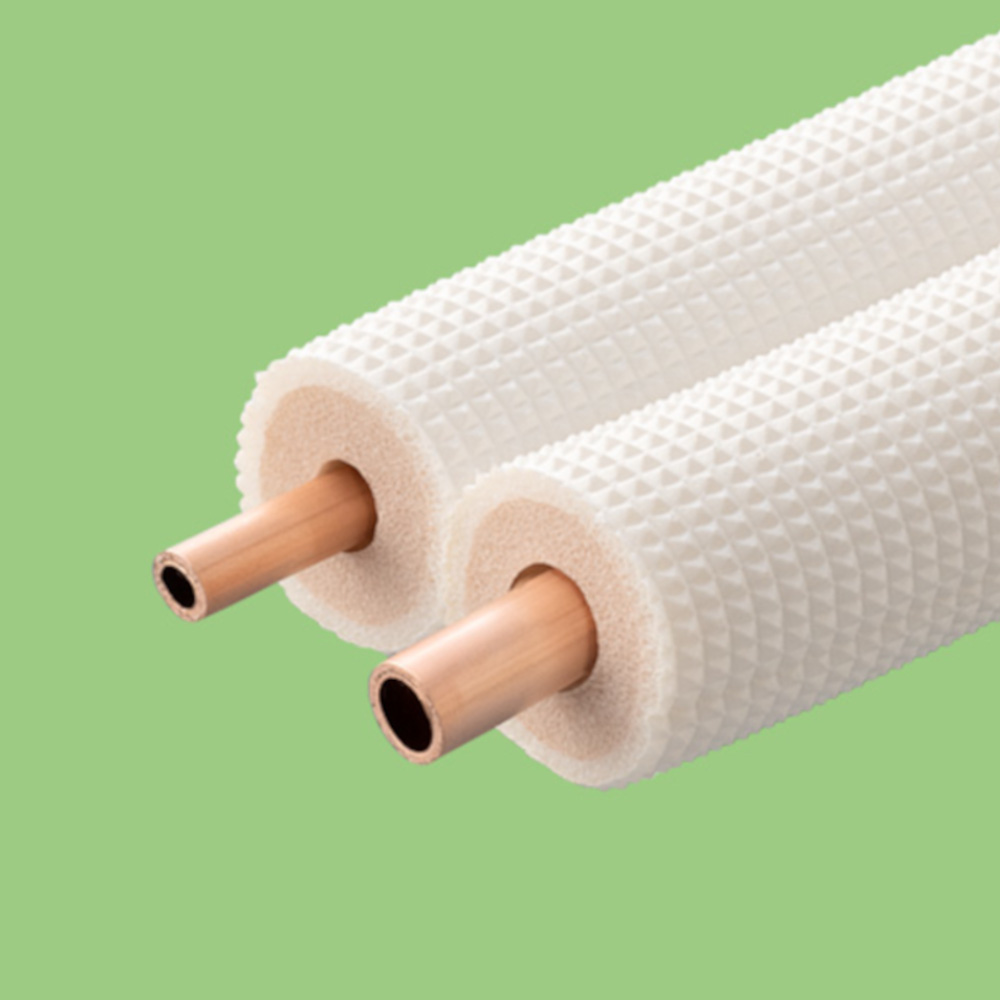

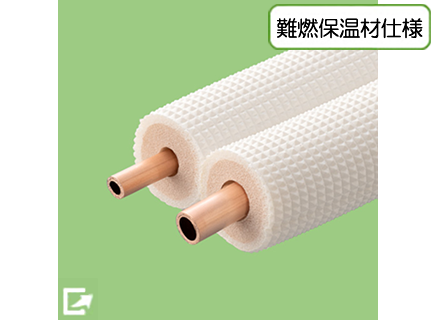

ペアチューブ 20M
(断熱材10mm仕様)

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
KP-23H	3種	6.35	0.8	28.5	10
KP-23H	3種	9.52	0.8	31.5	10
KP-24H	2種	6.35	0.8	28.5	10
KP-24H	2種	12.70	0.8	35.0	10
KP-35H	2種	9.52	0.8	31.5	10
KP-35H	2種	15.88	1.0	38.5	10

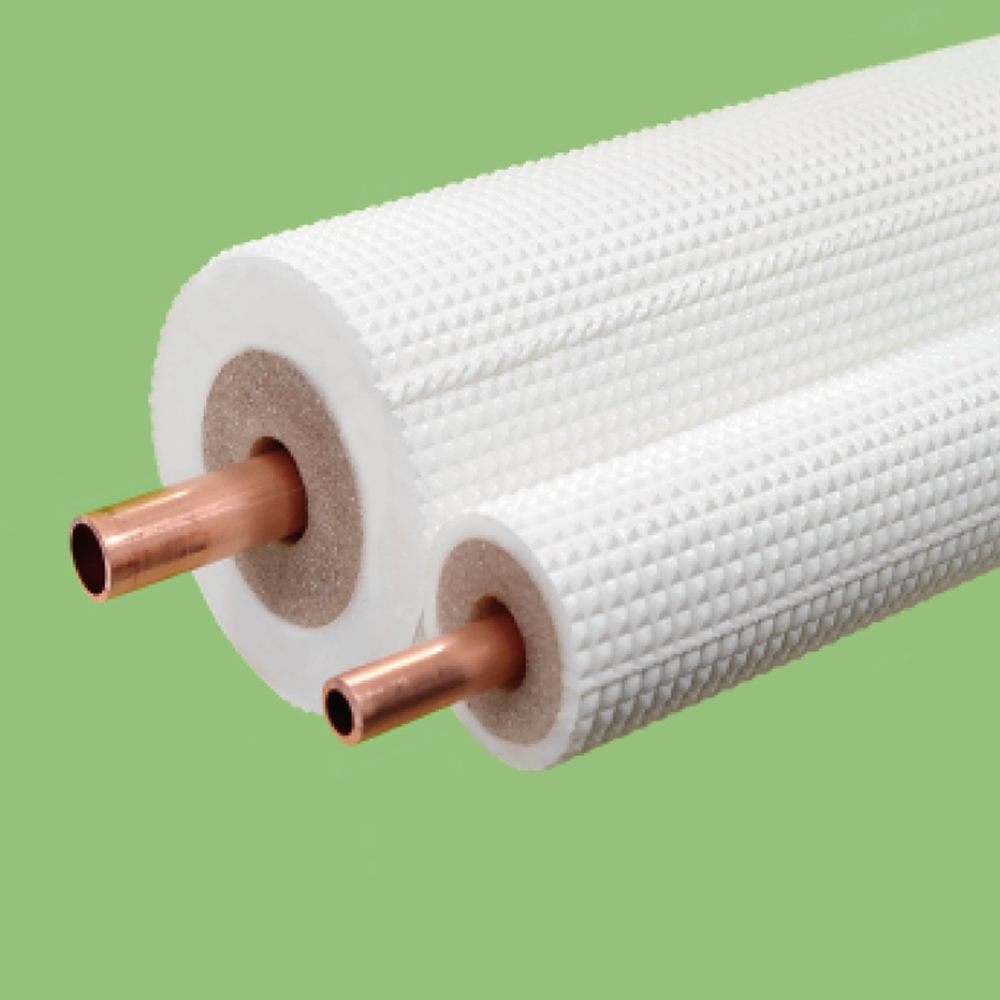

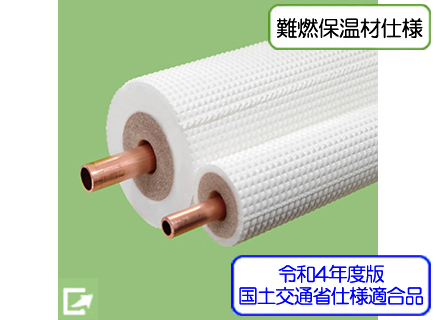

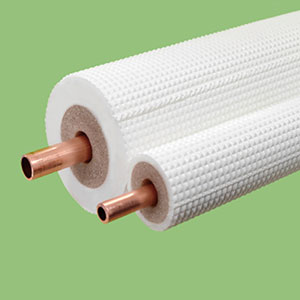

ペアチューブ 20M
【ガス管高断熱】

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
KPH-2320H	3種	6.35	0.8	28.5	10
KPH-2320H	3種	9.52	0.8	51.5	20
KPH-2420H	2種	6.35	0.8	28.5	10
KPH-2420H	2種	12.70	0.8	55.0	20
KPH-3520H	2種	9.52	0.8	31.5	10
KPH-3520H	2種	15.88	1.0	58.5	20

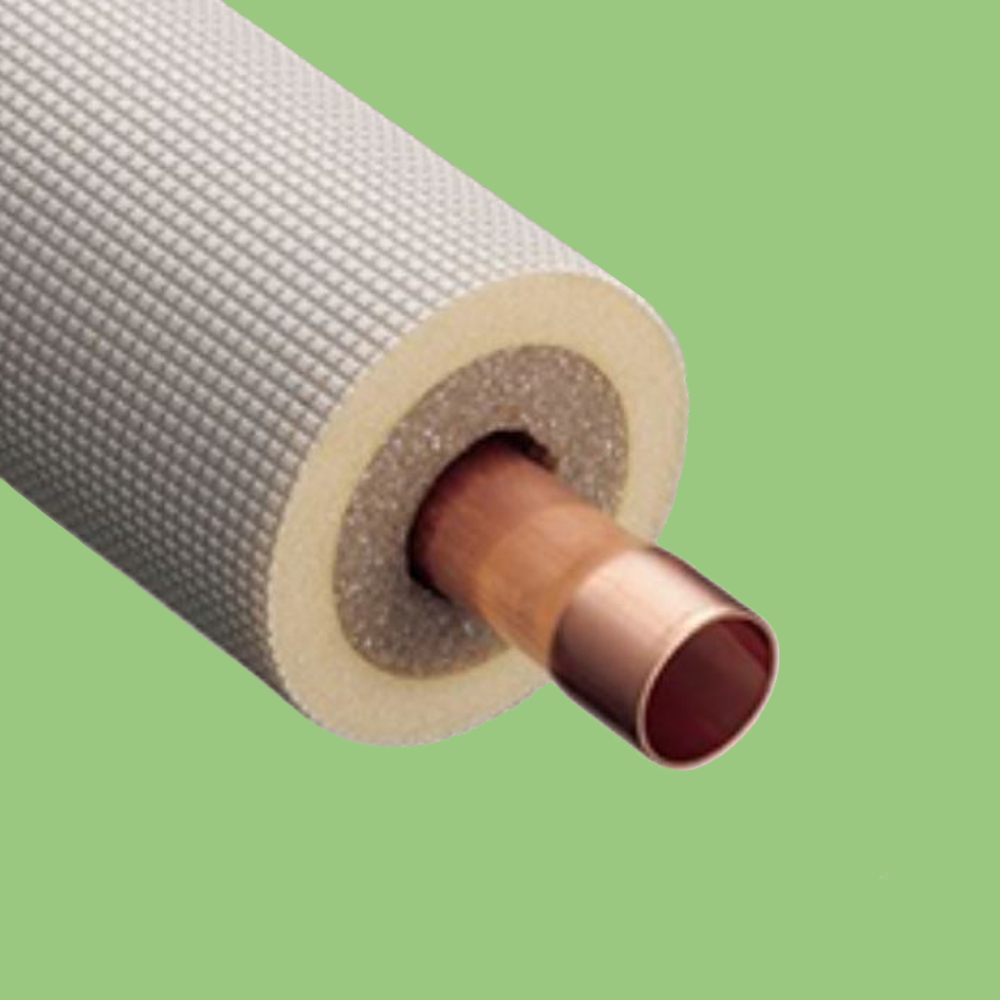

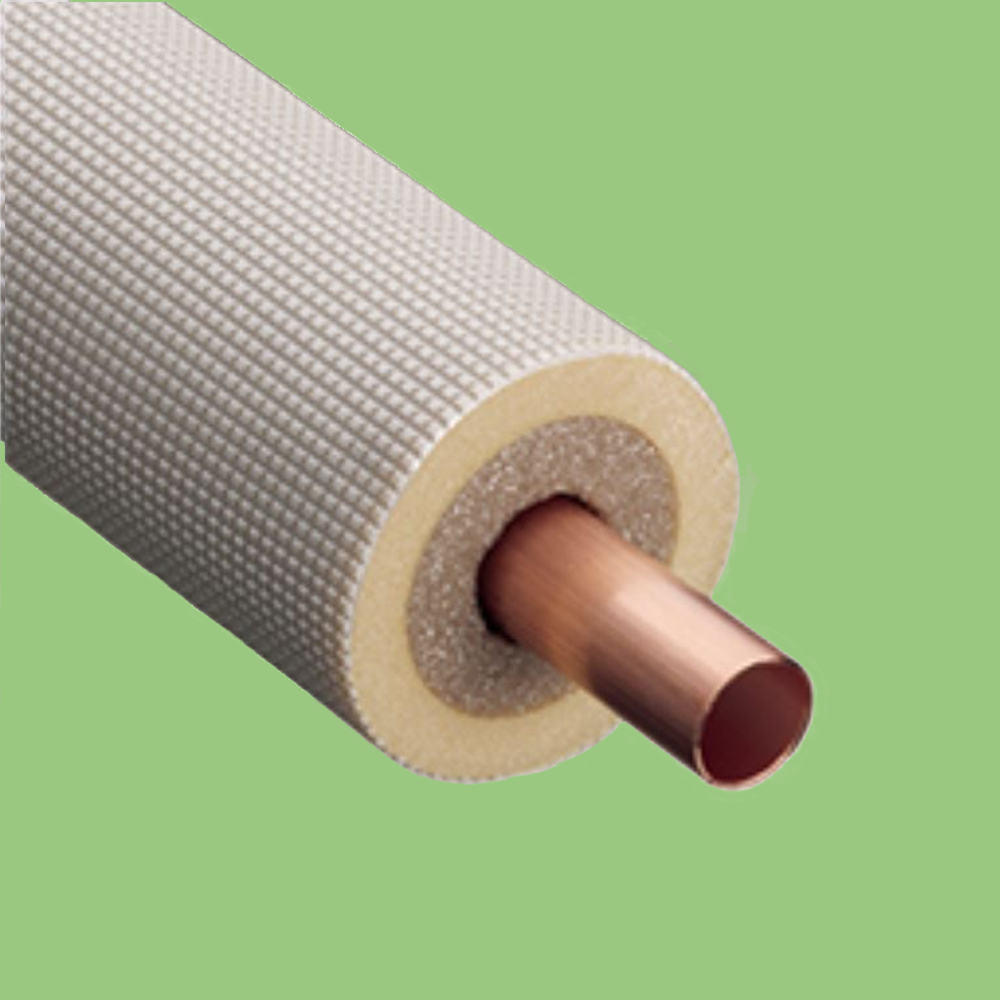

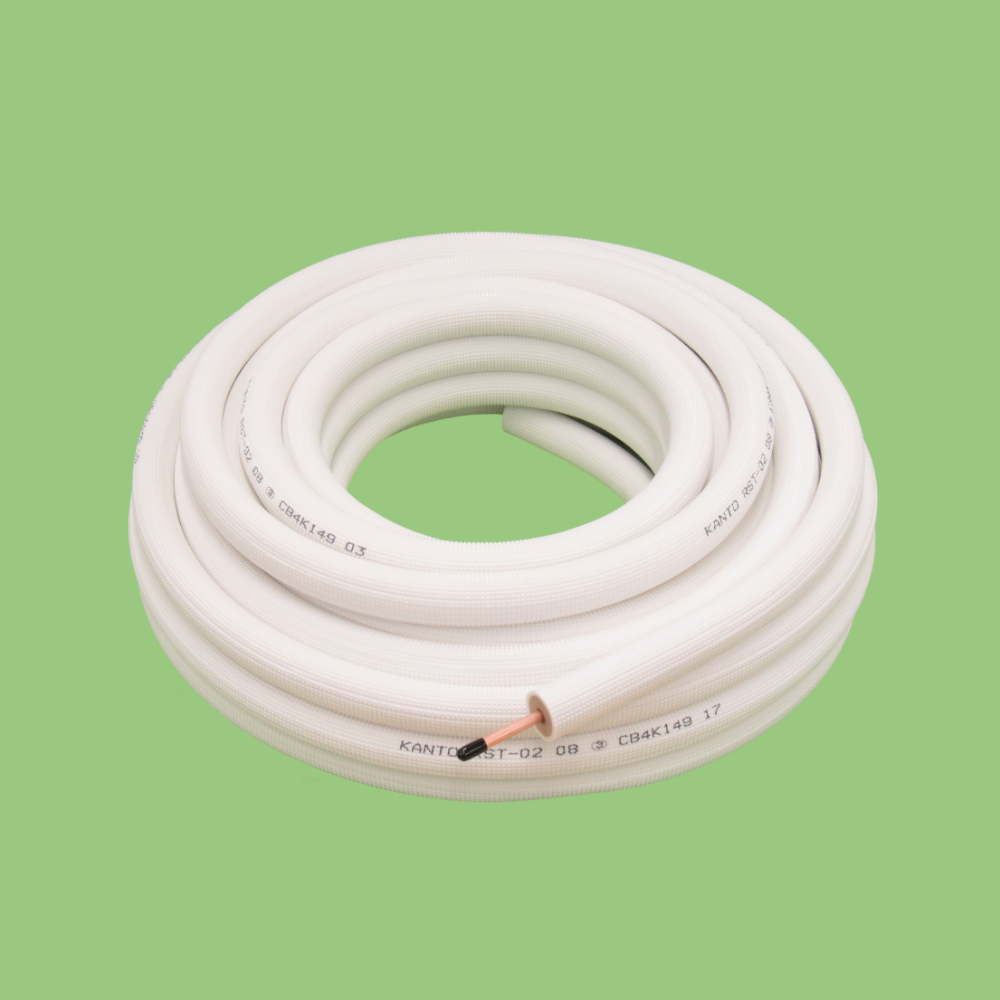

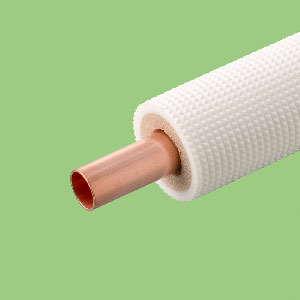

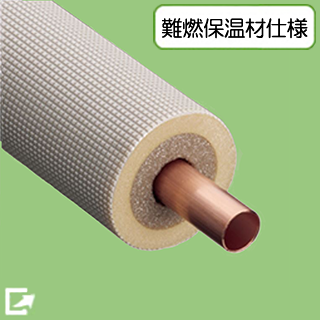

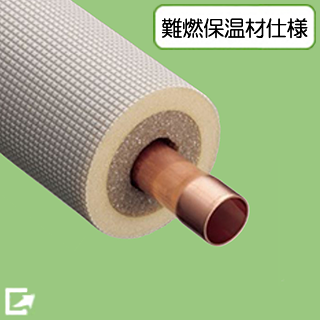

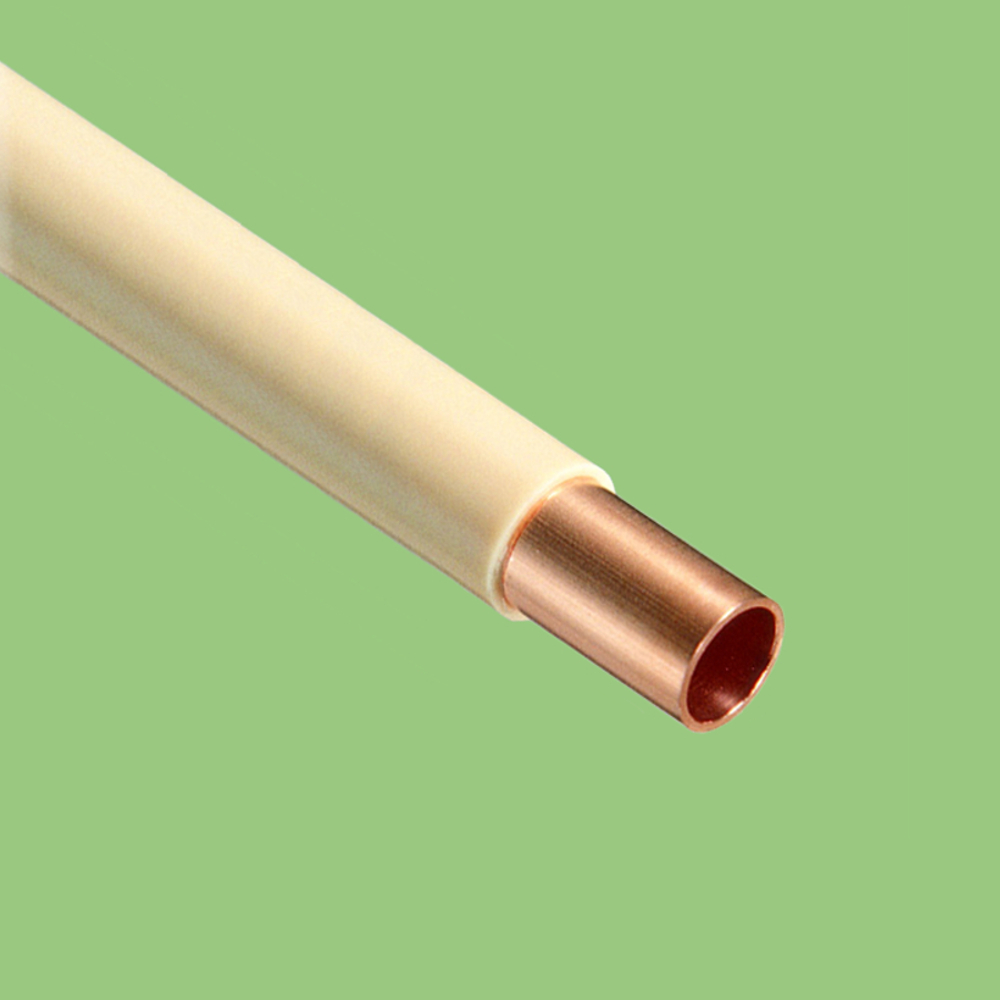

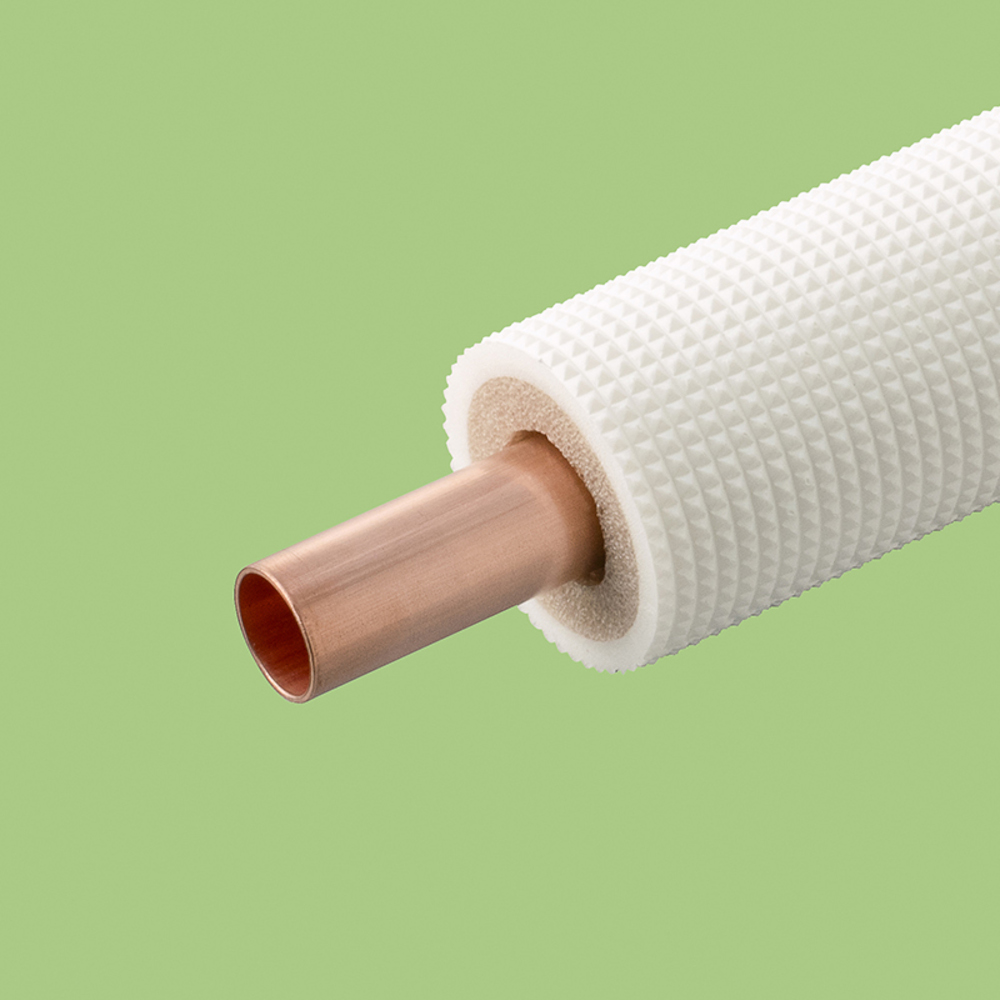

シングルチューブ 20M

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
RST-02	3種	6.35	0.8	28.5	10
RST-03	3種	9.52	0.8	31.5	10
RST-04	2種	12.70	0.8	35.0	10
RST-05	2種	15.88	1.0	38.5	10
RST-06	2種	19.05	1.2	42.0	10

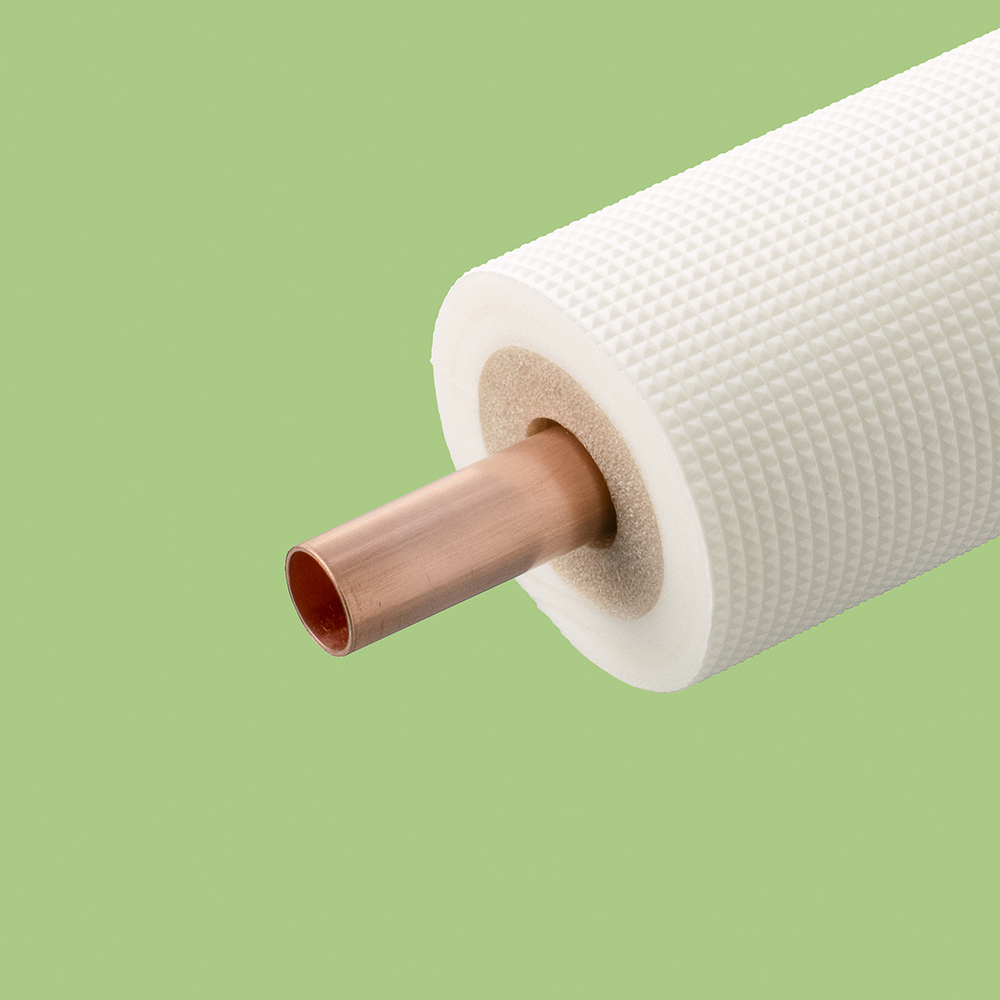

シングルチューブ 20M(断熱材厚20㎜)
国土交通省仕様適合品

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
RST-0220H-K	3種	6.35	0.8	48.5	20
RST-0320H-K	3種	9.52	0.8	51.5	20
RST-0420H-K	2種	12.70	0.8	55.0	20
RST-0520H-K	2種	15.88	1.0	58.5	20
RST-0620H-K	2種	19.05	1.2	62.0	20

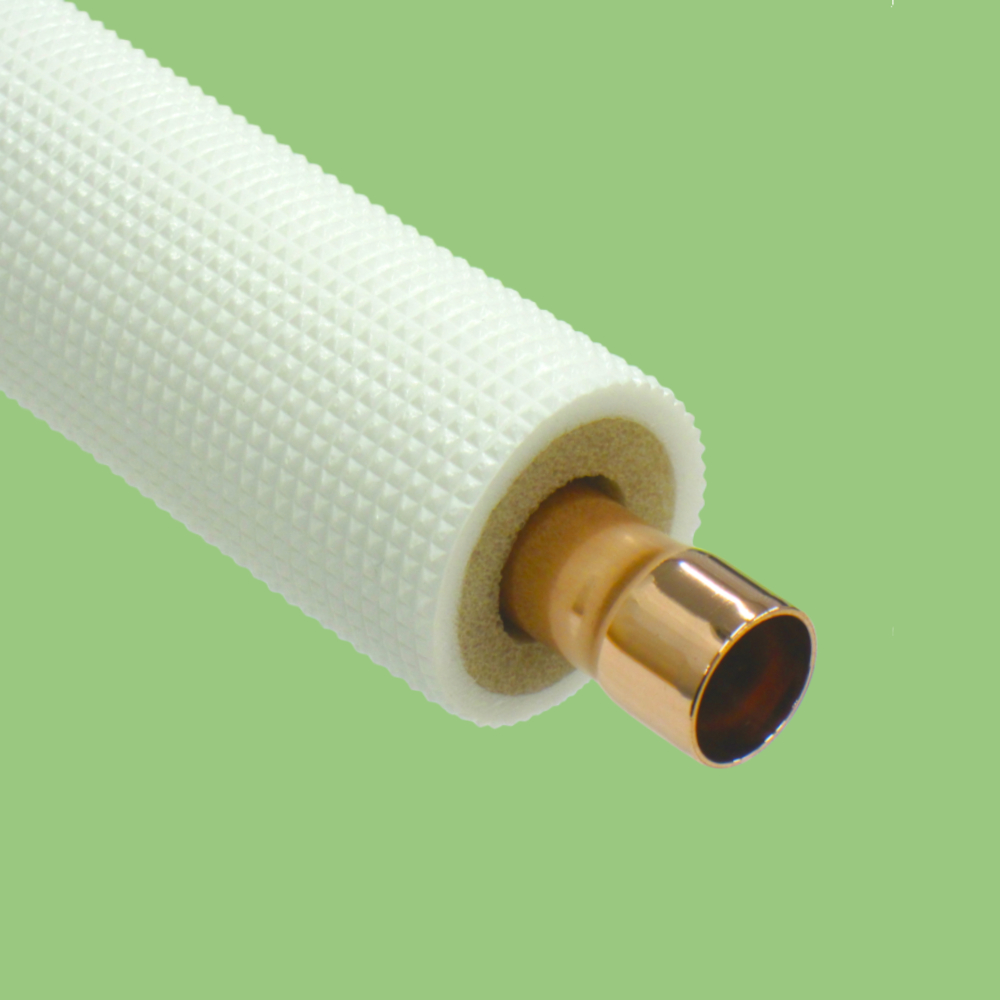

片側拡管加工済

シングル直管　4M

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
R4M-03	3種	9.52	0.8	31.5	10
R4M-04	3種	12.70	0.8	35.0	10
R4M-05	3種	15.88	1.0	38.5	10
R4M-06	3種	19.05	1.0	42.0	10
R4M-07	3種	22.22	1.0	45.0	10
R4M-10	3種	25.40	1.0	48.5	10
R4M-11	2種	28.58	1.0	52.0	10
R4M-12	2種	31.75	1.1	55.0	10
R4M-14	2種	38.10	1.35	61.5	10

片側拡管加工済

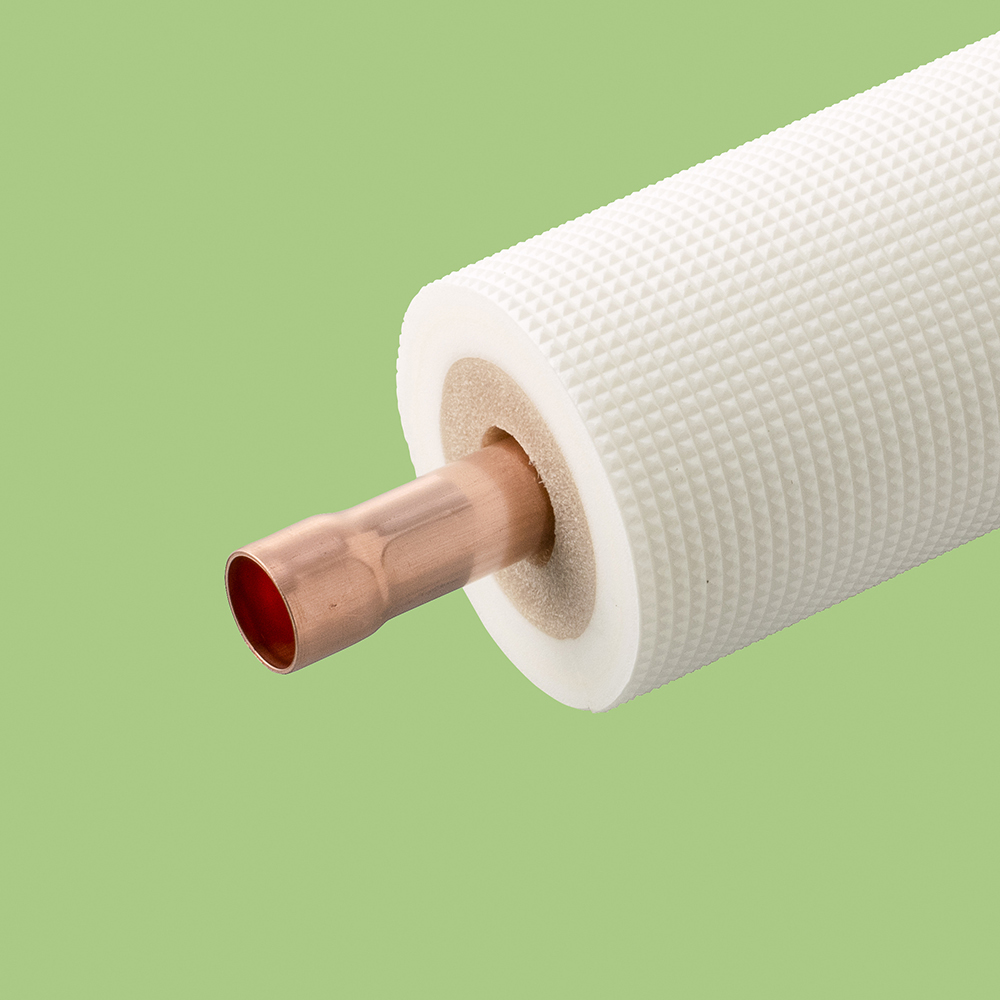

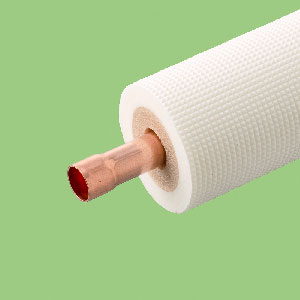

シングル直管 4M（断熱材厚20㎜）
国土交通省仕様適合品

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
R4M-0420H-K	3種	12.70	0.8	55.0	20
R4M-0520H-K	3種	15.88	1.0	58.5	20
R4M-0620H-K	3種	19.05	1.05	62.0	20
R4M-0720H-K	3種	22.22	1.2	65.0	20
R4M-1020H-K	3種	25.40	1.35	68.5	20
R4M-1120H-K	2種	28.58	1.55	72.0	20
R4M-1220H-K	2種	31.75	1.7	75.0	20
R4M-1420H-K	2種	38.10	2.0	81.5	20

片側拡管加工済

シングル直管 4M（断熱材厚20㎜）
一般用途

単位：mm

品番	対応冷媒	銅管		断熱材		外寸図
品番	対応冷媒	外径	肉厚	外径 (参考)	厚さ	外寸図
R4M-0720H	3種	22.22	1.0	65.0	20
R4M-1020H	3種	25.40	1.0	68.5	20
R4M-1120H	2種	28.58	1.0	72.0	20
R4M-1220H	2種	31.75	1.1	75.0	20
R4M-1420H	2種	38.10	1.35	81.5	20

冷媒銅管用継手

エフｰ1

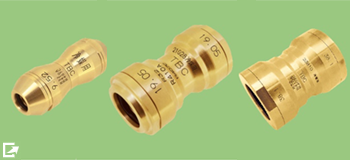

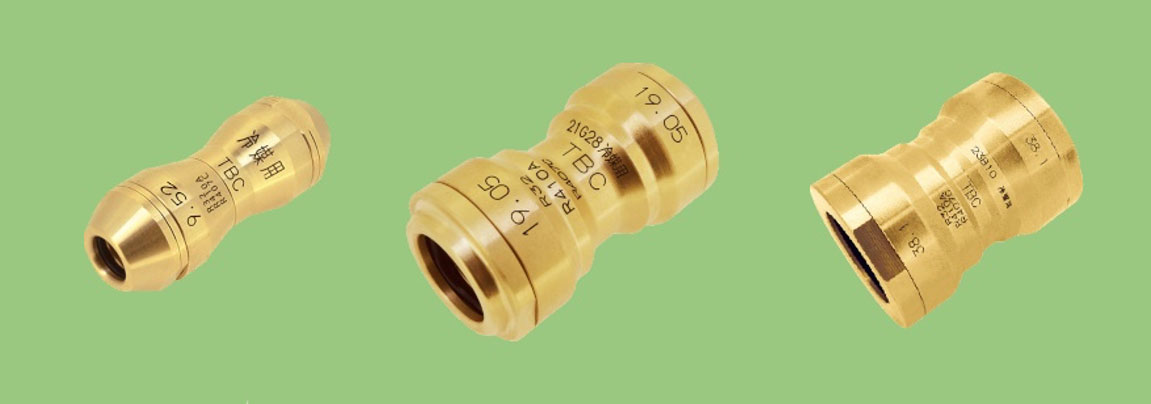

ソケット

同径ソケット		異径ソケット
呼び径	品番	呼び径	品番
6.35	FOC-K635	9.52×6.35	FOC-K952×635
9.52	FOC-K952	12.7×9.52	FOC-K127×952
12.70	FOC-K127	15.88×12.7	FOC-K1588×127
15.88	FOC-K1588	19.05×15.88	FOC-K1905×1588
19.05	FOC-K1905	22.22×19.05	FOC-K2222×1905
22.22	FOC-K2222	25.40×22.22	FOC-K2540×2222
25.40	FOC-K2540	25.58×25.40	FOC-K2858×2540
28.58	FOC-K2858	31.75×28.58	FOC-K3175×2858
31.75	FOC-K3175	38.10×31.75	FOC-K3810×3175
38.10	FOC-K3810	※ソケットは、全て20ｍ保温カバー付き

冷媒銅管用継手エフｰ1

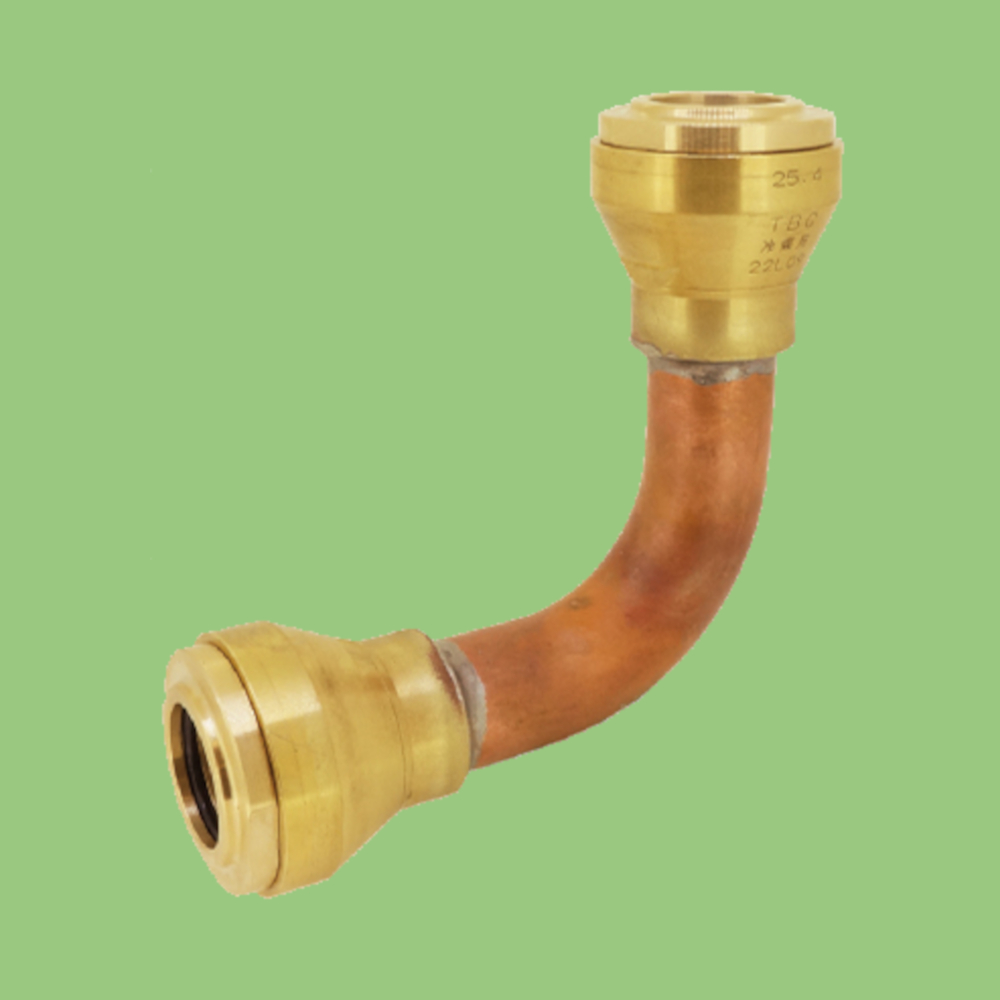

エルボ

呼び径品番

22.22 FOC-E2222

25.40 FOC-E254

28.58 FOC-E2858

※保温カバーなし
※原則、立管の最上部や最下部には使用しないでください。
冷媒銅管用継手エフｰ1

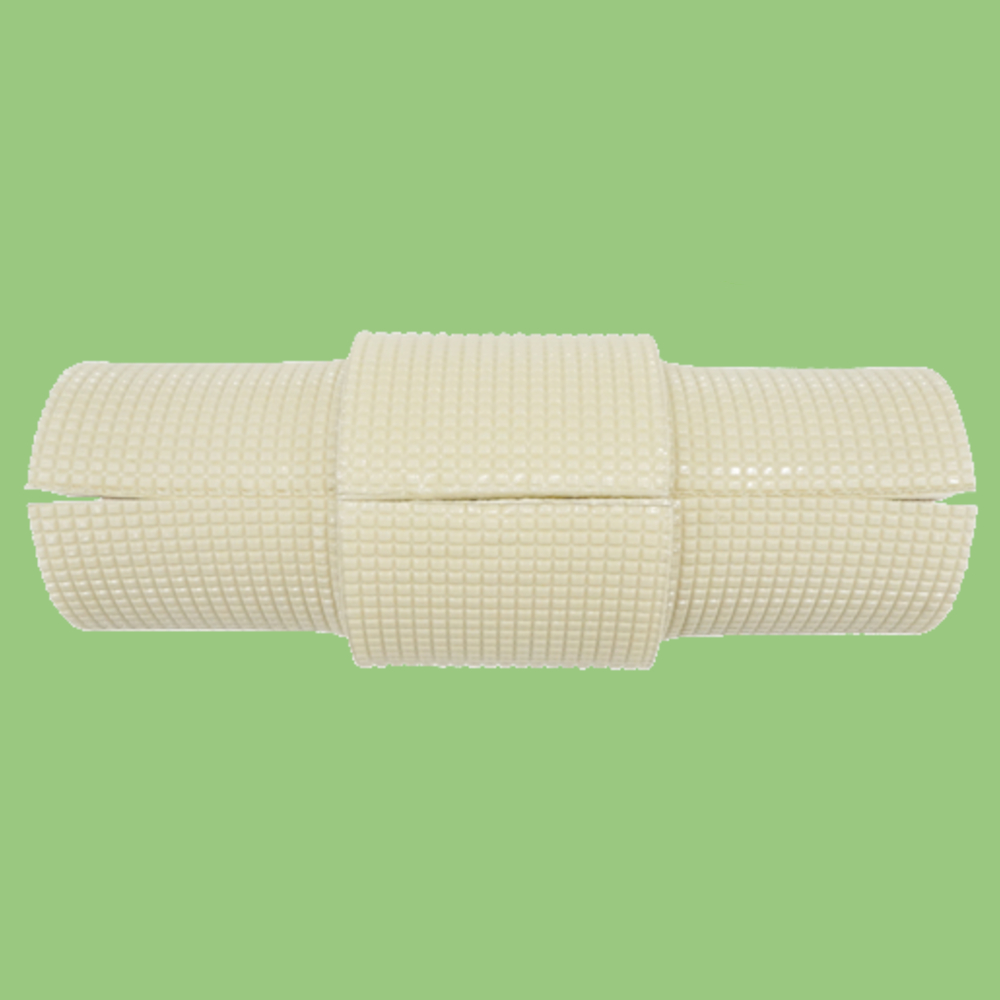

保温カバー

呼び径品番

6.35・9.52用 FOH20-23

12.70・15.88用 FOH20-45

19.05・22.22用 FOH20-67

25.4・28.58用 FOH20-1014

31.75・38.1用 FOH20-1214
冷媒銅管用継手エフｰ1

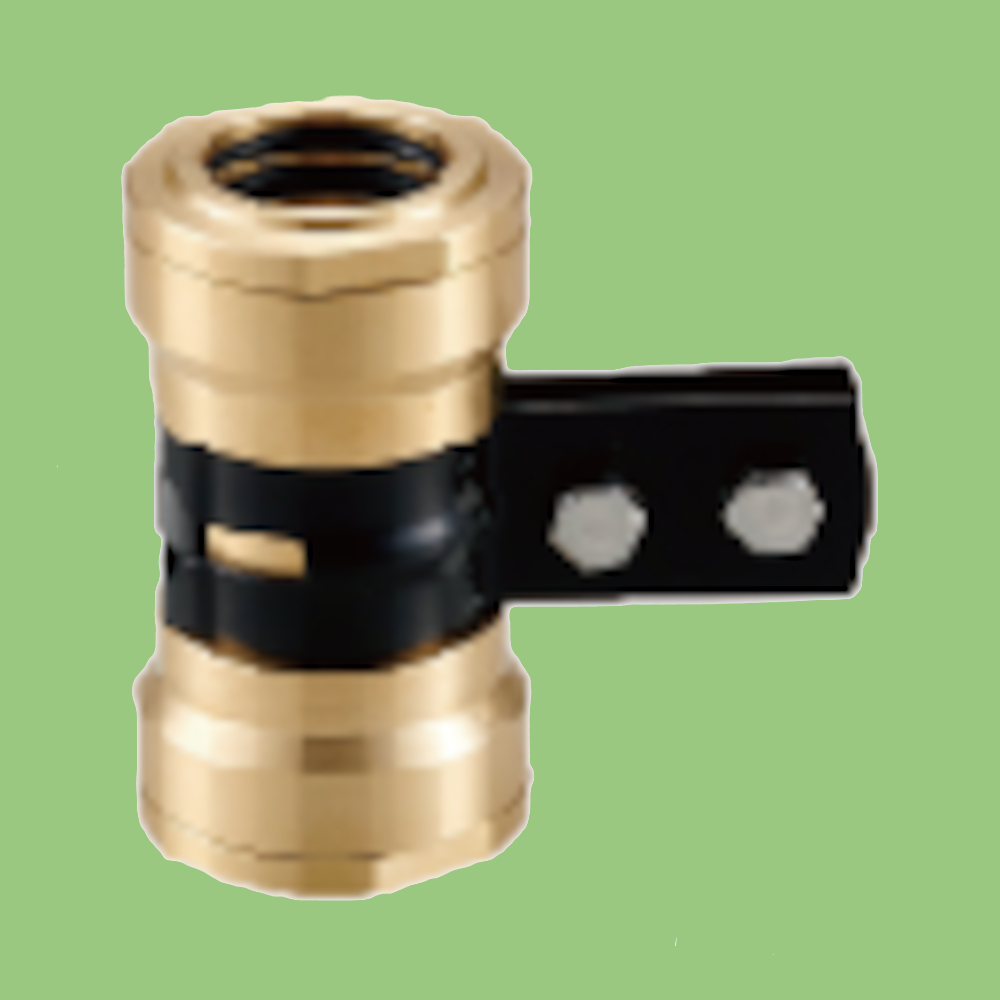

TJバンド

呼び径品番

9.52 FOC-TJ952

12.70 FOC-TJ127

15.88 FOC-TJ1588

19.05 FOC-TJ1905

22.22 FOC-TJ2222

25.40 FOC-TJ2540

28.58 FOC-TJ2858

※製品構成
　・立管固定専用ソケット…1個
　・バンド…1セット
　・M6六角ボルトセット…2セット

呼び径	品番
22.22	FOC-E2222
25.40	FOC-E254
28.58	FOC-E2858

呼び径	品番
6.35・9.52用	FOH20-23
12.70・15.88用	FOH20-45
19.05・22.22用	FOH20-67
25.4・28.58用	FOH20-1014
31.75・38.1用	FOH20-1214

呼び径	品番
9.52	FOC-TJ952
12.70	FOC-TJ127
15.88	FOC-TJ1588
19.05	FOC-TJ1905
22.22	FOC-TJ2222
25.40	FOC-TJ2540
28.58	FOC-TJ2858

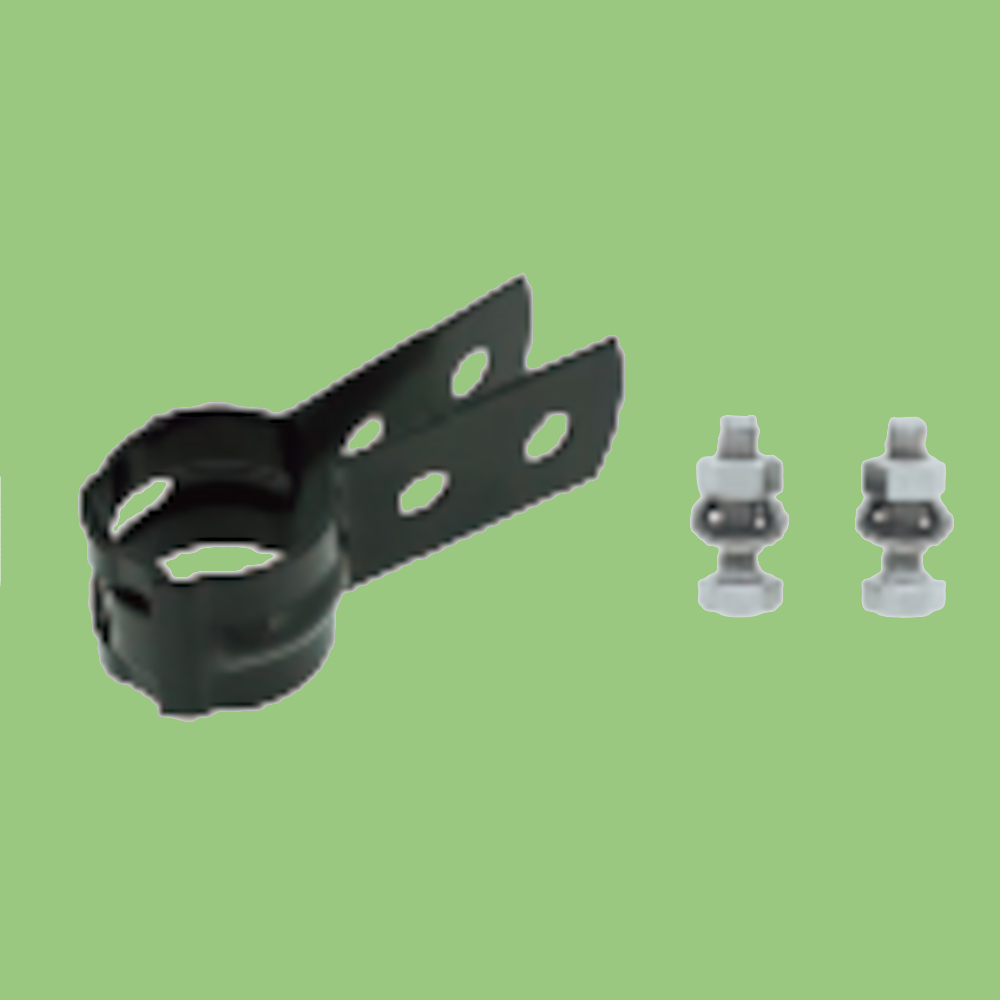

冷媒銅管用継手エフｰ1

TJバンド用
立バンドセット

呼び径品番

9.52・12.7用 FOC-TJB34

15.88・19.05
・22.22用 FOC-TJB567

19.05・22.22用 FOC-TJB1011

※製品構成（バンド…1 セット・
　M6 六角ボルトセット…２セット）

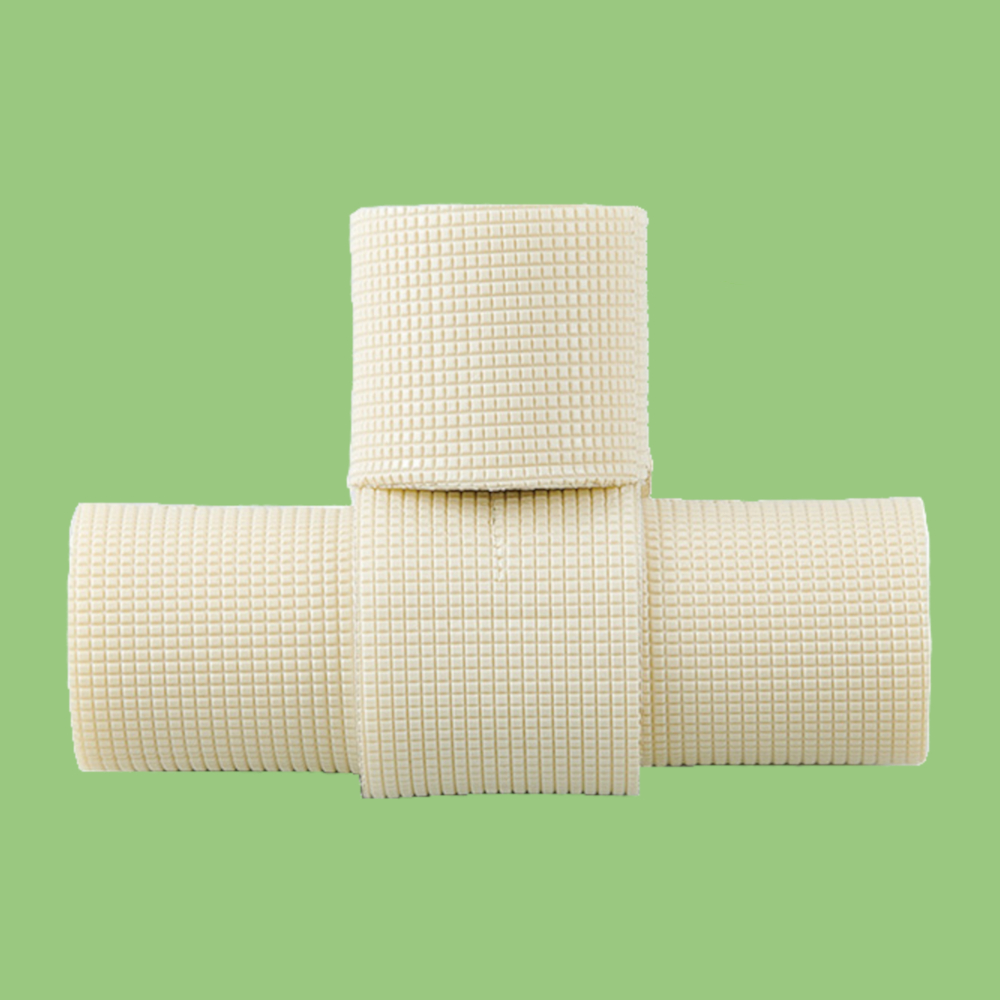

冷媒銅管用継手エフｰ1

TJバンド用
保温カバー

呼び径品番

9.52・12.7用 FOH20-TJ34

15.88・19.05
・22.22用 FOH20-TJ567

19.05・22.22用 FOH20-TJ1011
冷媒銅管用継手エフｰ1

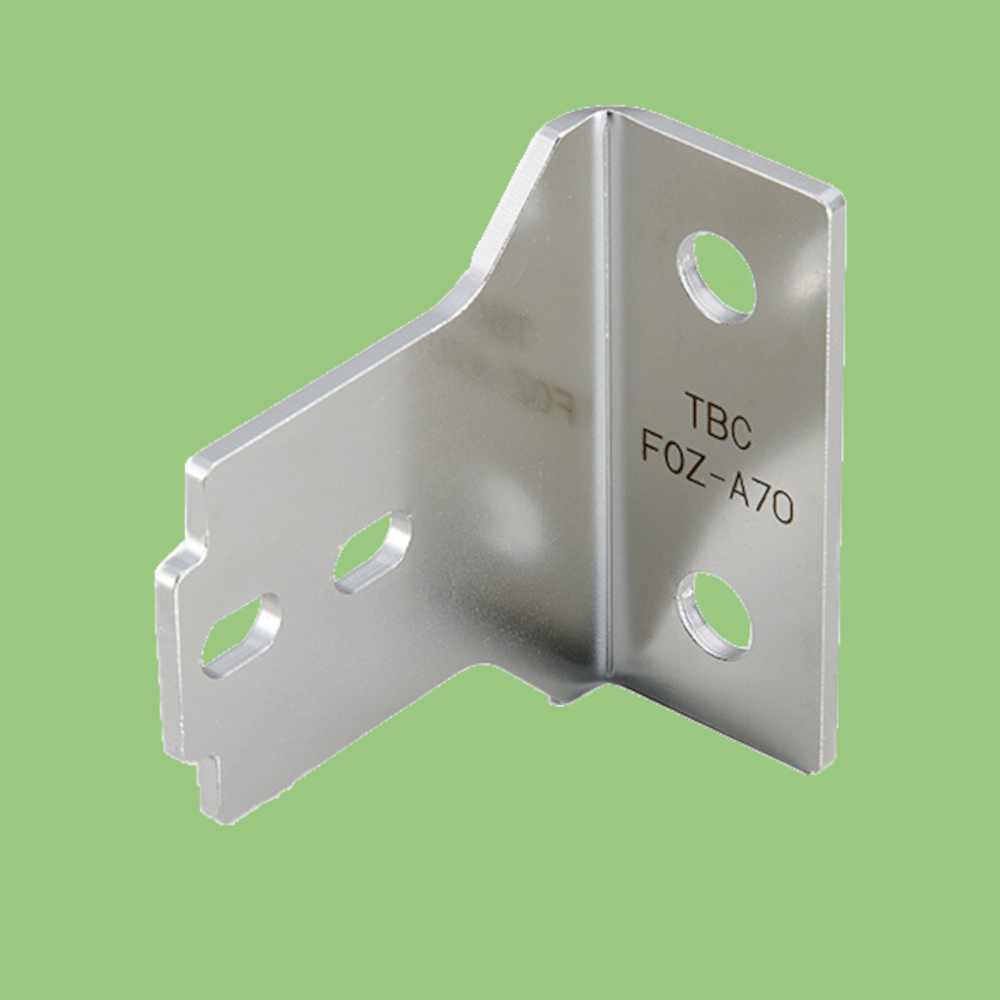

ベース金具
（タイプA）

サイズ品番

60 FOZ-A60

70 FOZ-A70

80 FOZ-A80

90 FOZ-A90

100 FOZ-A100

※ベース金具を取り付ける際は、
市販のM10 ボルトをご使用ください。
本商品には付属しておりません。

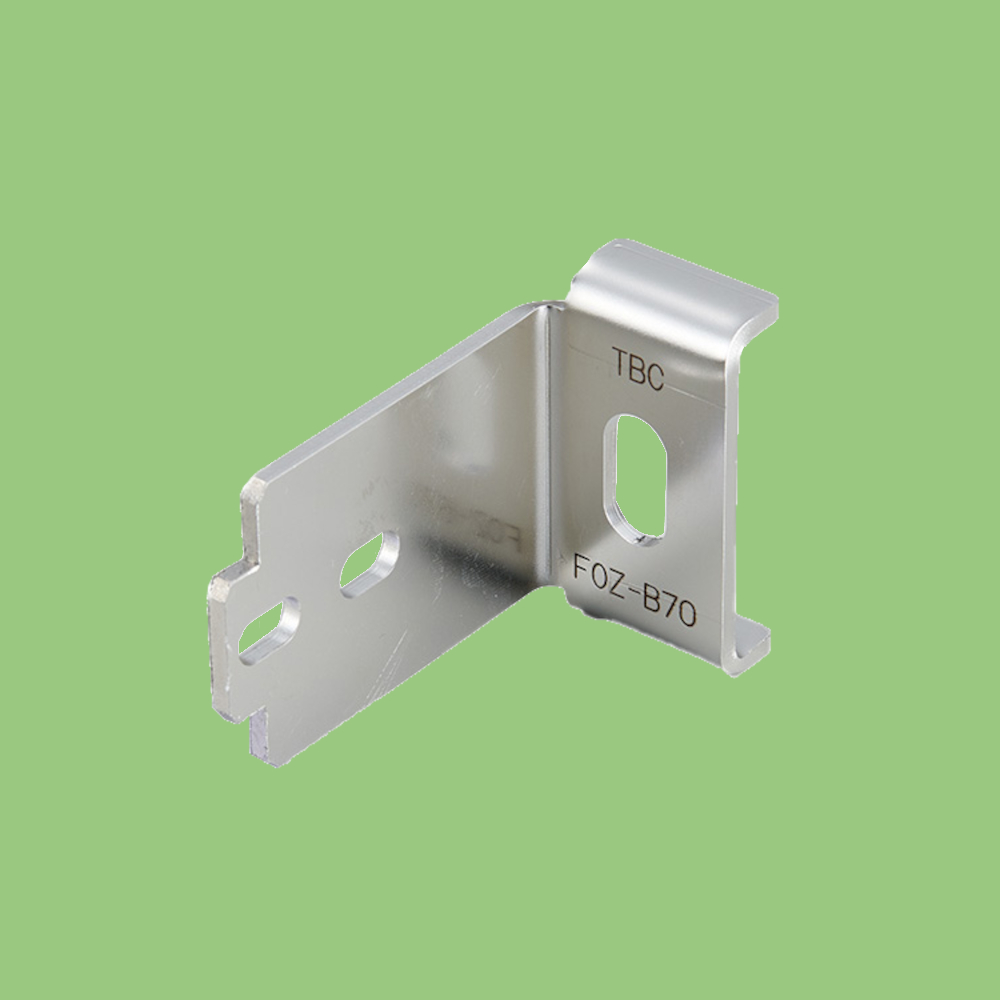

冷媒銅管用継手エフｰ1

ベース金具
（タイプB）

サイズ品番

60 FOZ-B60

70 FOZ-B70

80 FOZ-B80

90 FOZ-B90

100 FOZ-B100

※ベース金具を取り付ける際は、
市販のM10 ボルトをご使用ください。
本商品には付属しておりません。

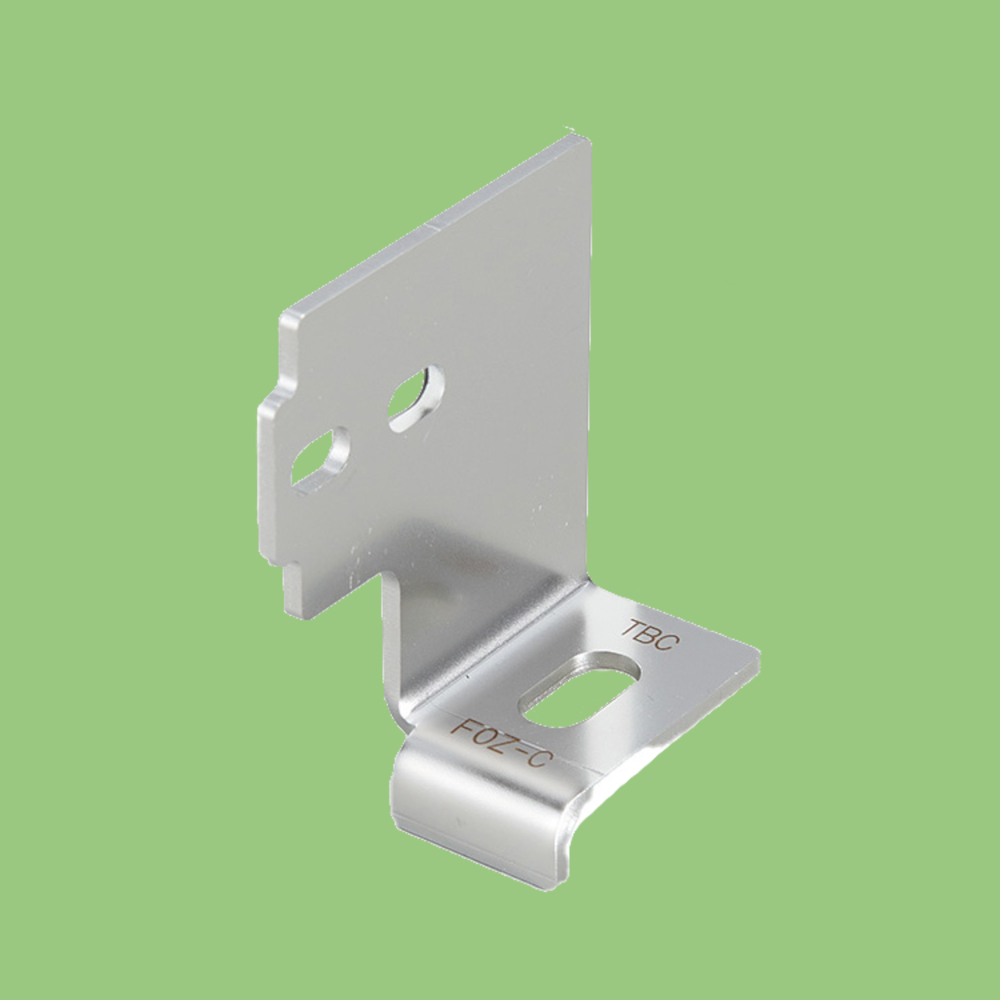

冷媒銅管用継手エフｰ1

ベース金具
（タイプC）

サイズ品番

68 FOZ-C

※ベース金具を取り付ける際は、
市販のM10 ボルトをご使用ください。
本商品には付属しておりません。

呼び径	品番
9.52・12.7用	FOC-TJB34
15.88・19.05 ・22.22用	FOC-TJB567
19.05・22.22用	FOC-TJB1011

呼び径	品番
9.52・12.7用	FOH20-TJ34
15.88・19.05 ・22.22用	FOH20-TJ567
19.05・22.22用	FOH20-TJ1011

サイズ	品番
60	FOZ-A60
70	FOZ-A70
80	FOZ-A80
90	FOZ-A90
100	FOZ-A100

サイズ	品番
60	FOZ-B60
70	FOZ-B70
80	FOZ-B80
90	FOZ-B90
100	FOZ-B100

サイズ	品番
68	FOZ-C

冷媒銅管用継手エフｰ1

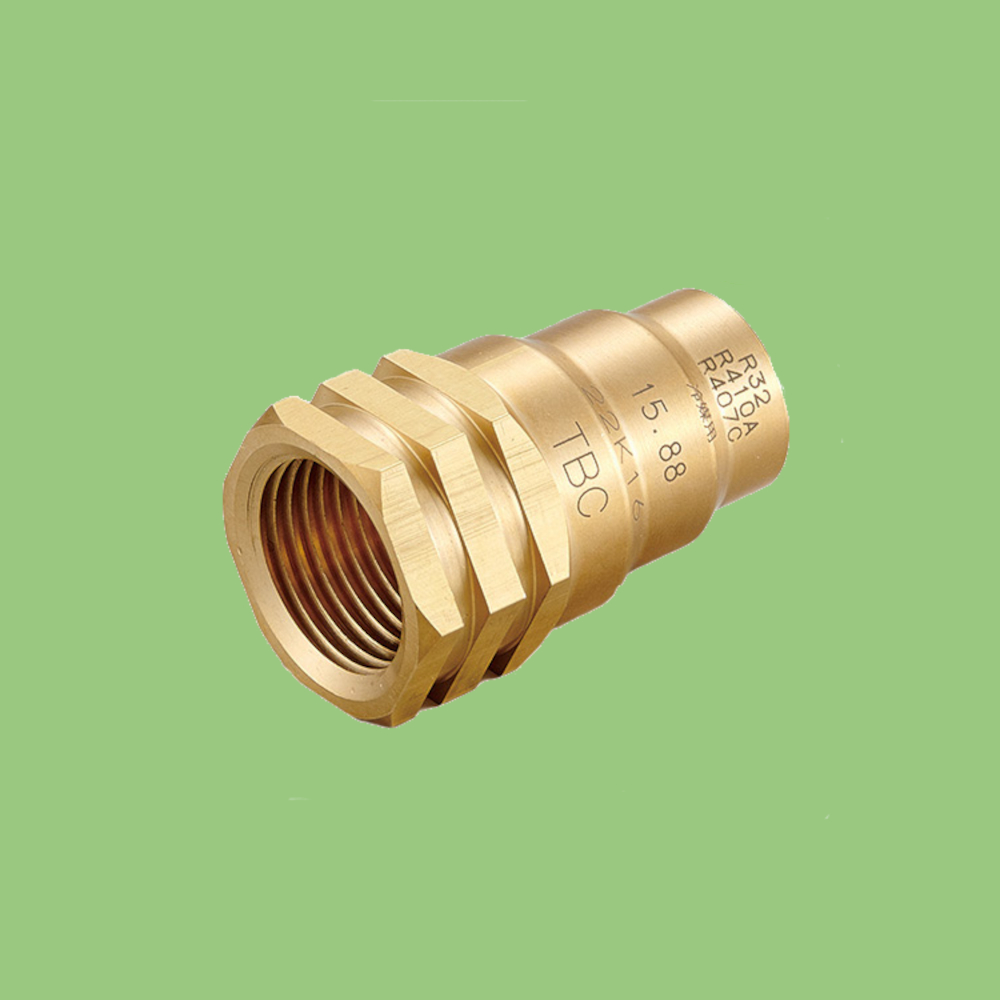

ノンフレジョイント
（機器接続用冷媒銅管用継手）

呼び径品番

6.35 NF-2

9.52 NF-3

12.7 NF-4

15.88 NF-5

呼び径	品番
6.35	NF-2
9.52	NF-3
12.7	NF-4
15.88	NF-5

冷媒銅管用継手

エフｰ1

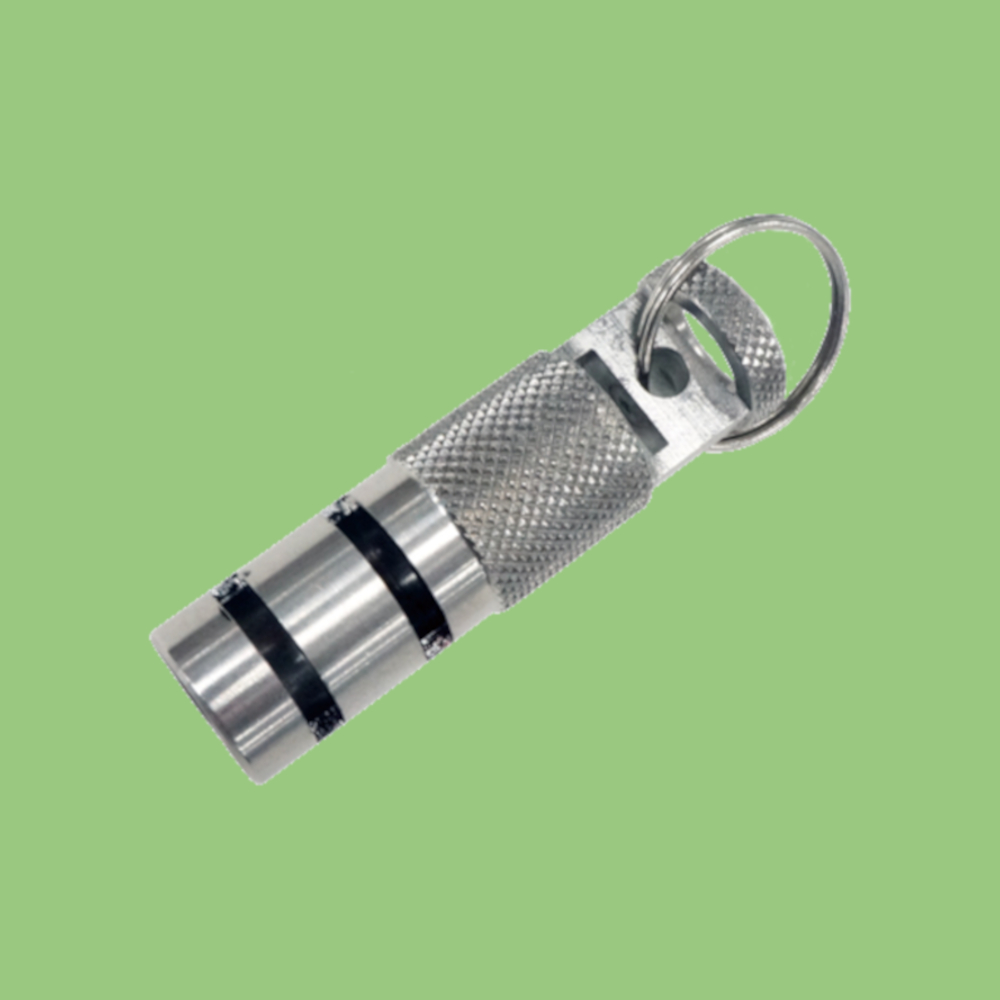

標線ゲージ
（専用工具）

呼び径	品番
6.35～15.88 用	FOG-S
6.35 用	FOG-2
9.52 用	FOG-3
12.7 用	FOG-4
15.88 用	FOG-5
19.05 用	FOG-6
22.22 用	FOG-7
25.4 用	FOG-10
28.58用	FOG-11
31.75用	FOG-12
38.1用	FOG-14
6.35～15.88 用	FOGI-2345

冷媒銅管用継手エフｰ1

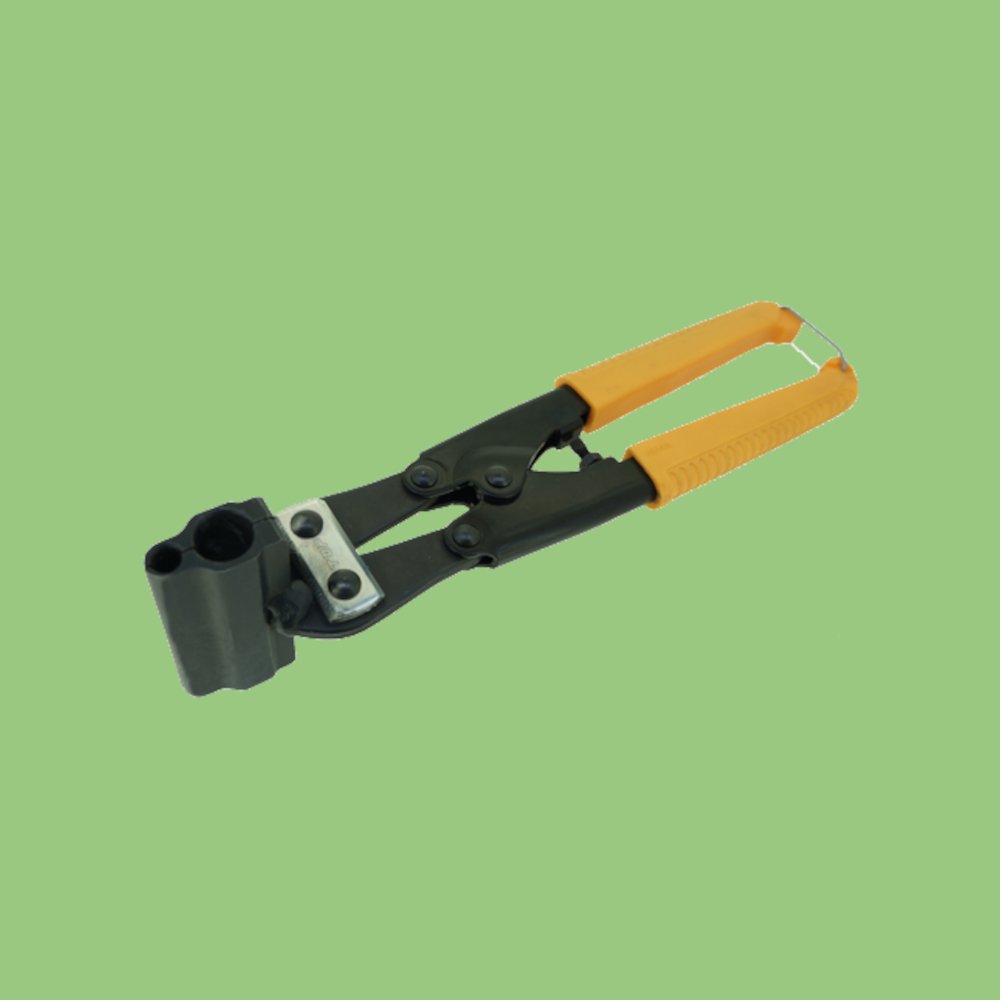

矯正工具
（専用工具）

呼び径品番

6.35・9.52用 FOTW-23

6.35・12.7用 FOTW-24

9.54･15.88用 FOTW-35

19.05用 FOTW-6
冷媒銅管用継手エフｰ1

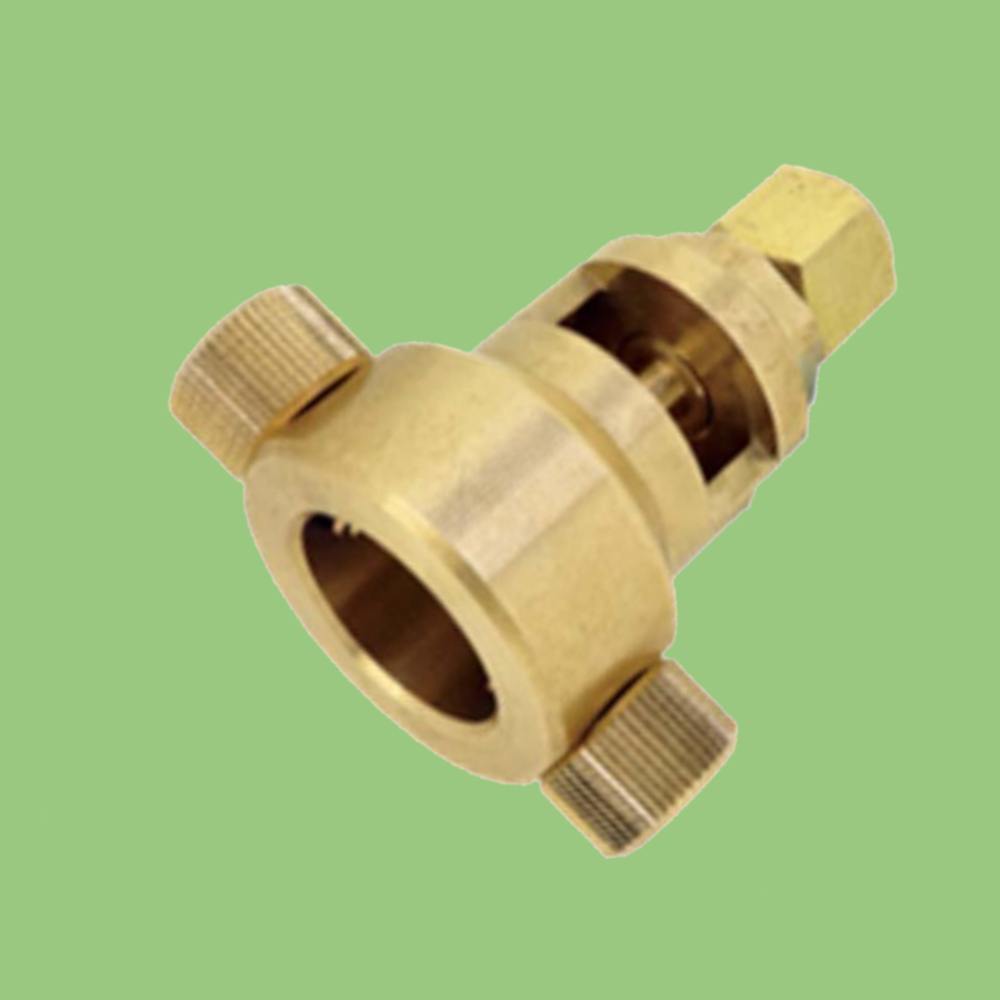

テストプラグ
（専用工具）

呼び径品番

6.35用 FOTP-2

9.52用 FOTP-3

12.70用 FOTP-4

15.88用 FOTP-5

19.05用 FOTP-6

22.22用 FOTP-7

25.40用 FOTP-10

28.58用 FOTP-11

31.75用 FOTP-12

38.1用 FOTP-14
冷媒銅管用継手エフｰ1

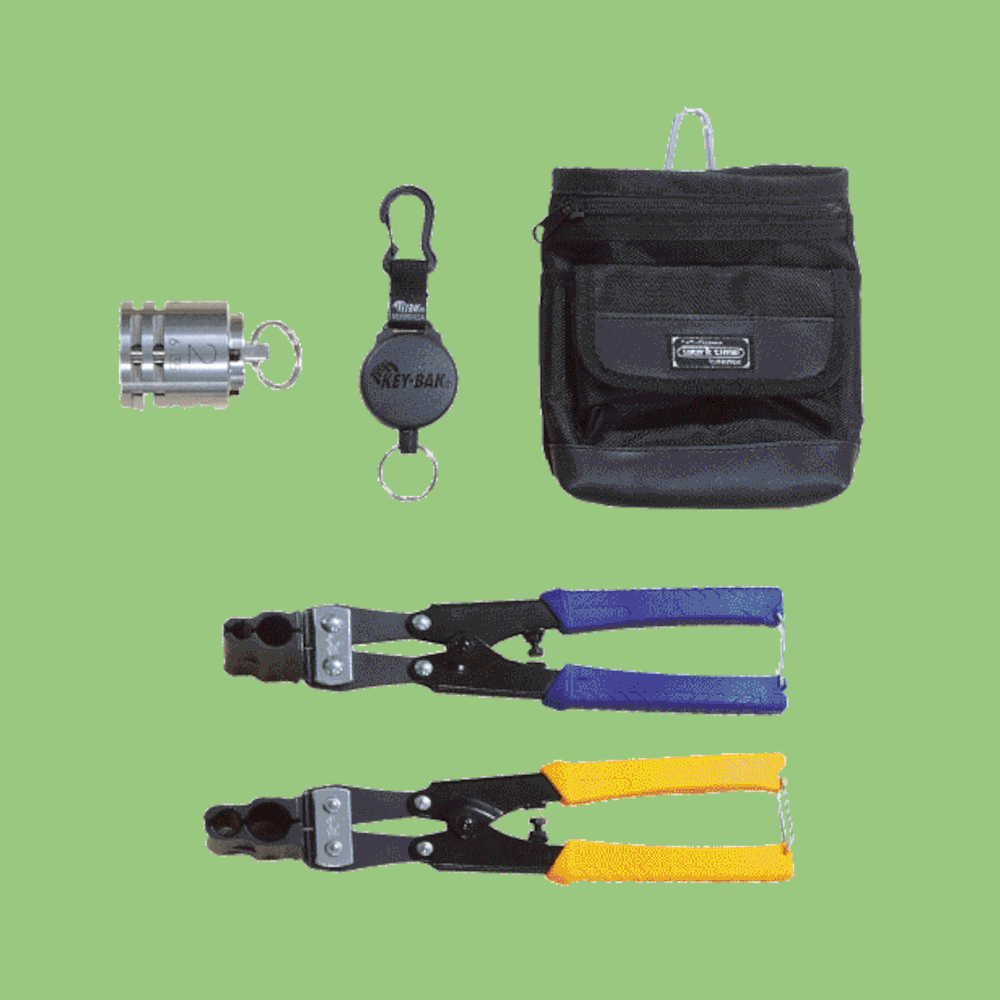

エフ－1工具セット
（専用工具）

呼び径品番

専用工具セット
（工具袋付） FOTG-2345

※工具袋に矯正工具(FOTW-24,
　FOTW-35) と標線ゲージ(FOGI-
　2345) がセットされております。
　( キーバック付)

呼び径	品番
6.35・9.52用	FOTW-23
6.35・12.7用	FOTW-24
9.54･15.88用	FOTW-35
19.05用	FOTW-6

呼び径	品番
6.35用	FOTP-2
9.52用	FOTP-3
12.70用	FOTP-4
15.88用	FOTP-5
19.05用	FOTP-6
22.22用	FOTP-7
25.40用	FOTP-10
28.58用	FOTP-11
31.75用	FOTP-12
38.1用	FOTP-14

呼び径	品番
専用工具セット（工具袋付）	FOTG-2345

冷媒銅管用継手エフｰ1

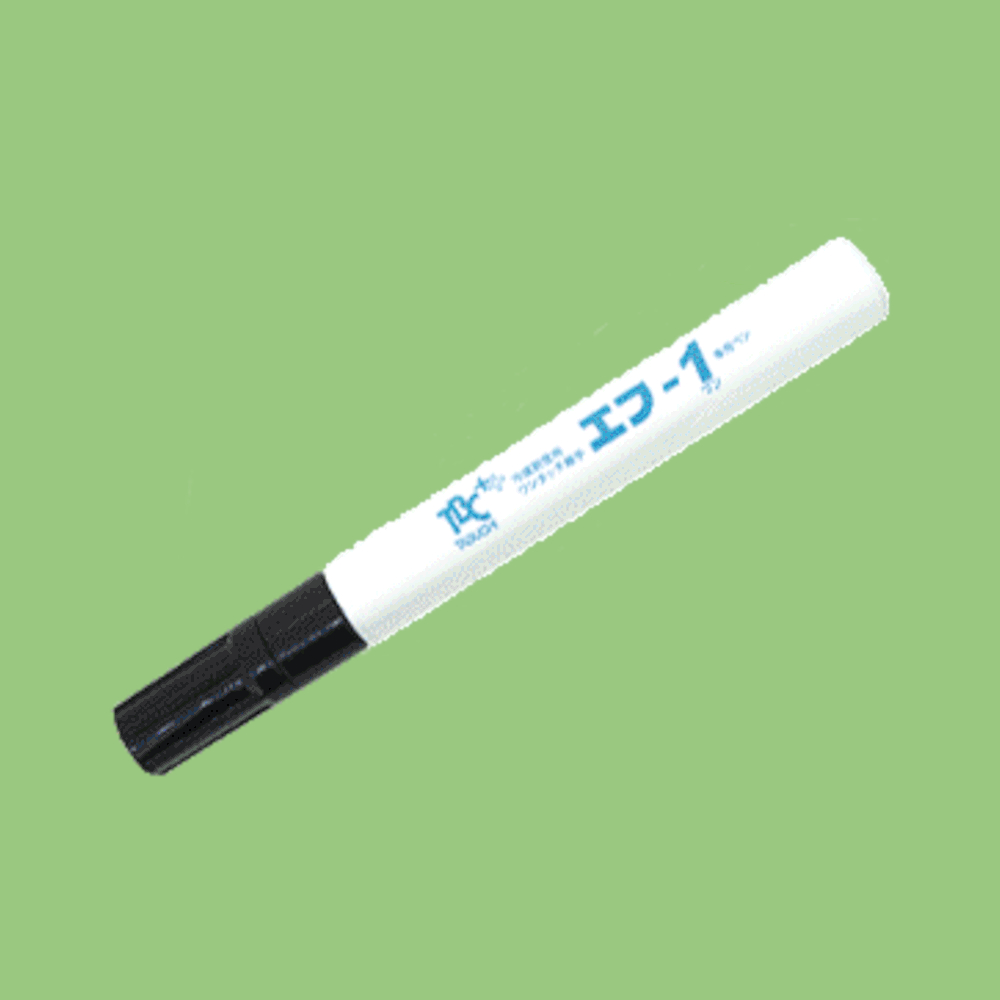

エフ－1専用マジック
（専用工具）

備考品番

標線のマーキング用 FOM-1
冷媒銅管用継手エフｰ1

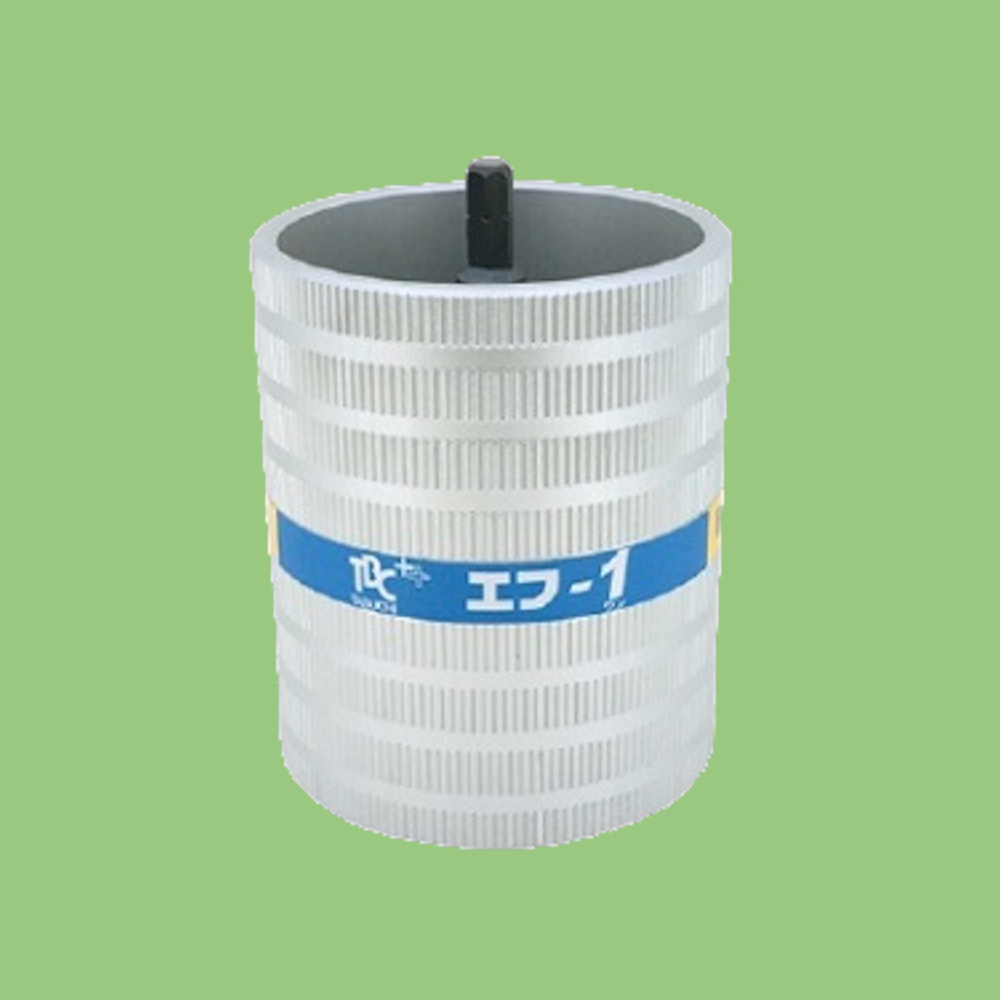

電動ドリル用大口径パイプ
リーマ（専用工具）

備考品番

適用銅管外径
12.7～53.98 ㎜ REG10-54E
冷媒銅管用継手エフｰ1

ユニバーサルリーマ
（市販品）

備考品番

適応Φ6～35㎜ R11006X
冷媒銅管用継手エフｰ1

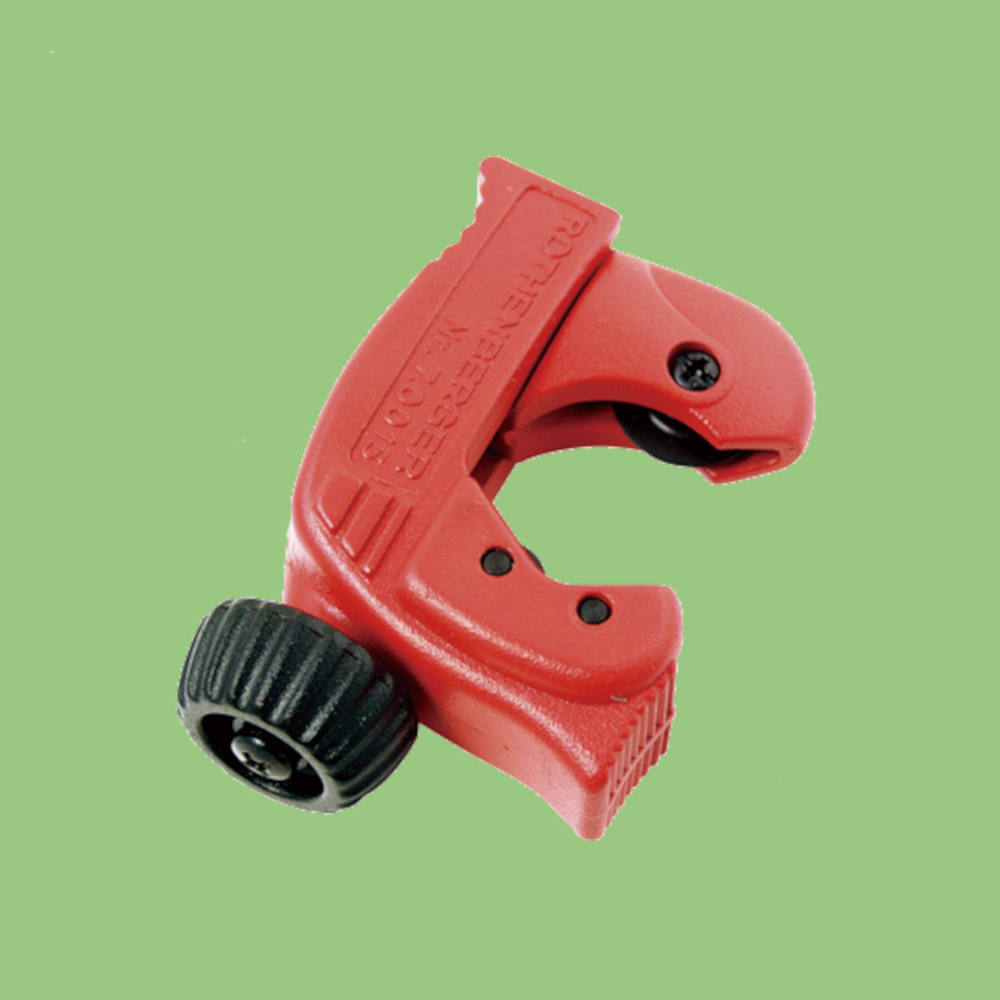

ミニカッタ28
（市販品）

備考品番

適応Φ3～28㎜ R70015
冷媒銅管用継手エフｰ1

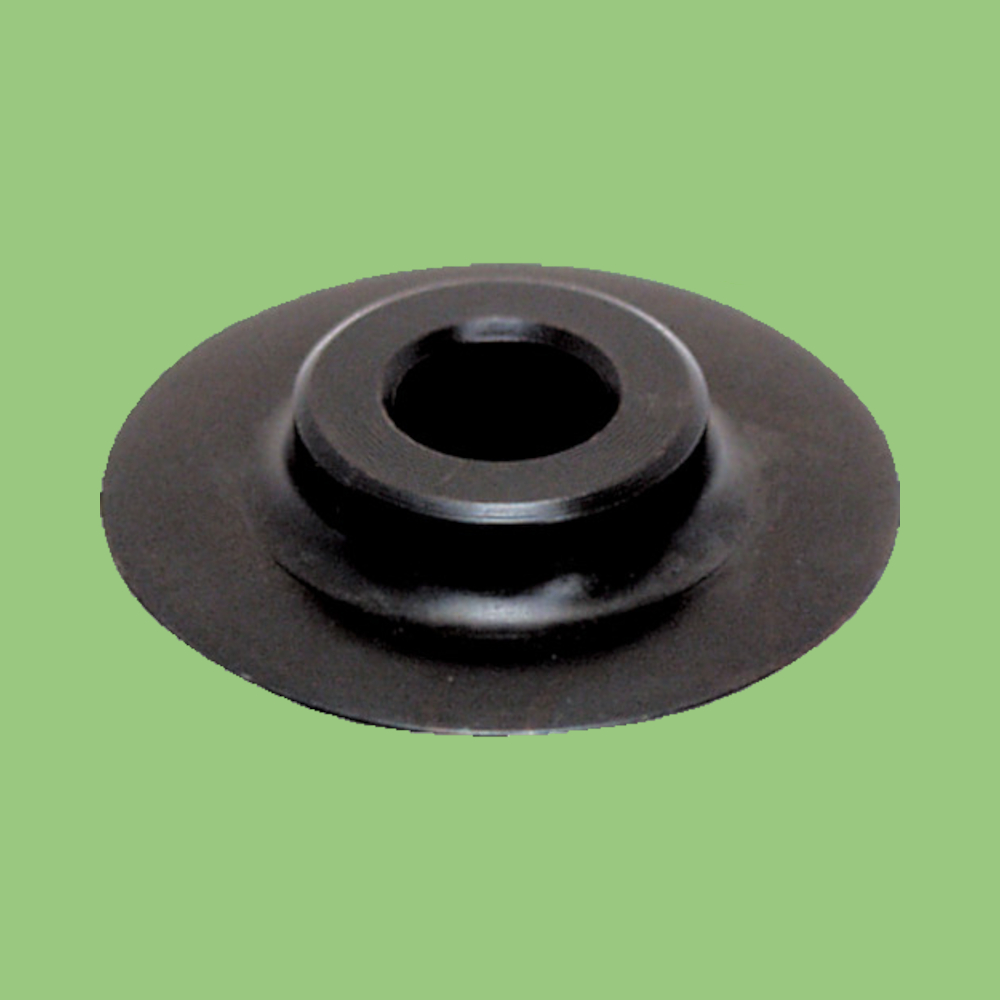

カッタホイル
（市販品）

備考品番

メンテ部品 R70017

備考	品番
標線のマーキング用	FOM-1

備考	品番
適用銅管外径 12.7～53.98 ㎜	REG10-54E

備考	品番
適応Φ6～35㎜	R11006X

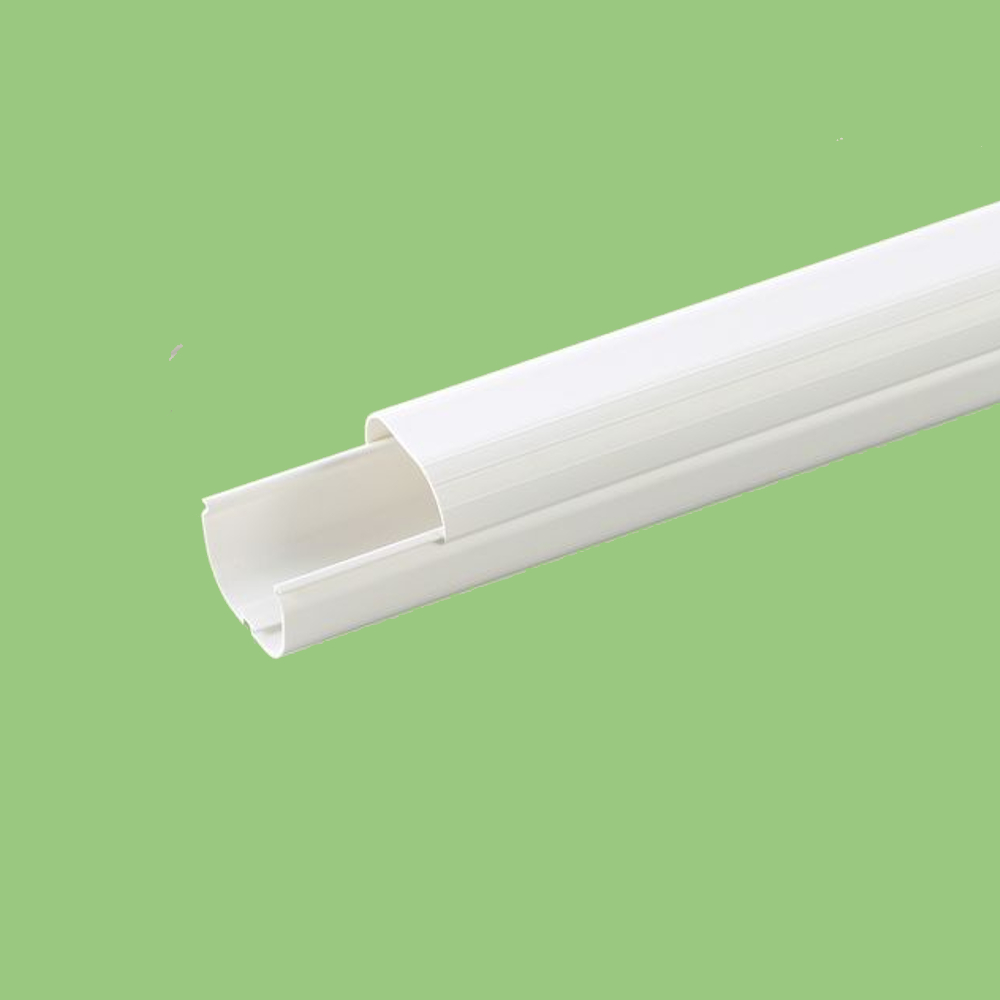

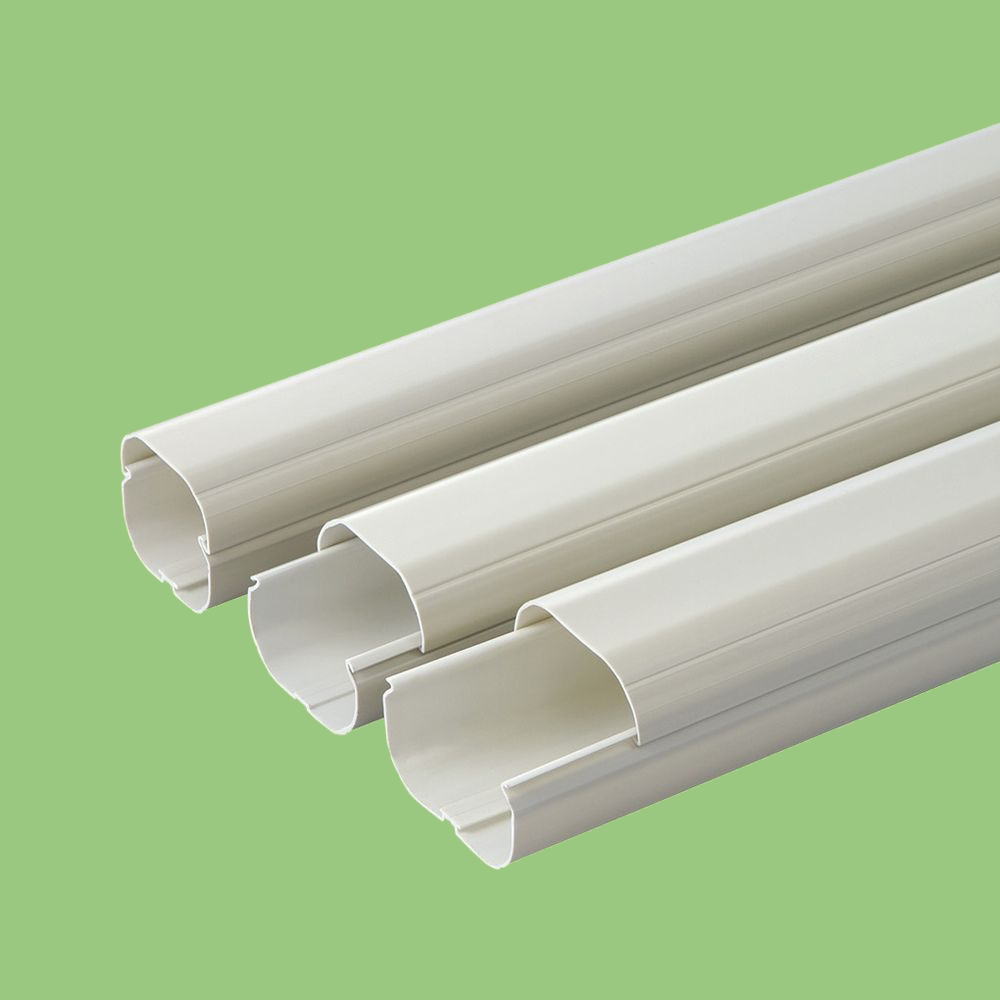

直管 2M

KD-70

KD-77

KD-90

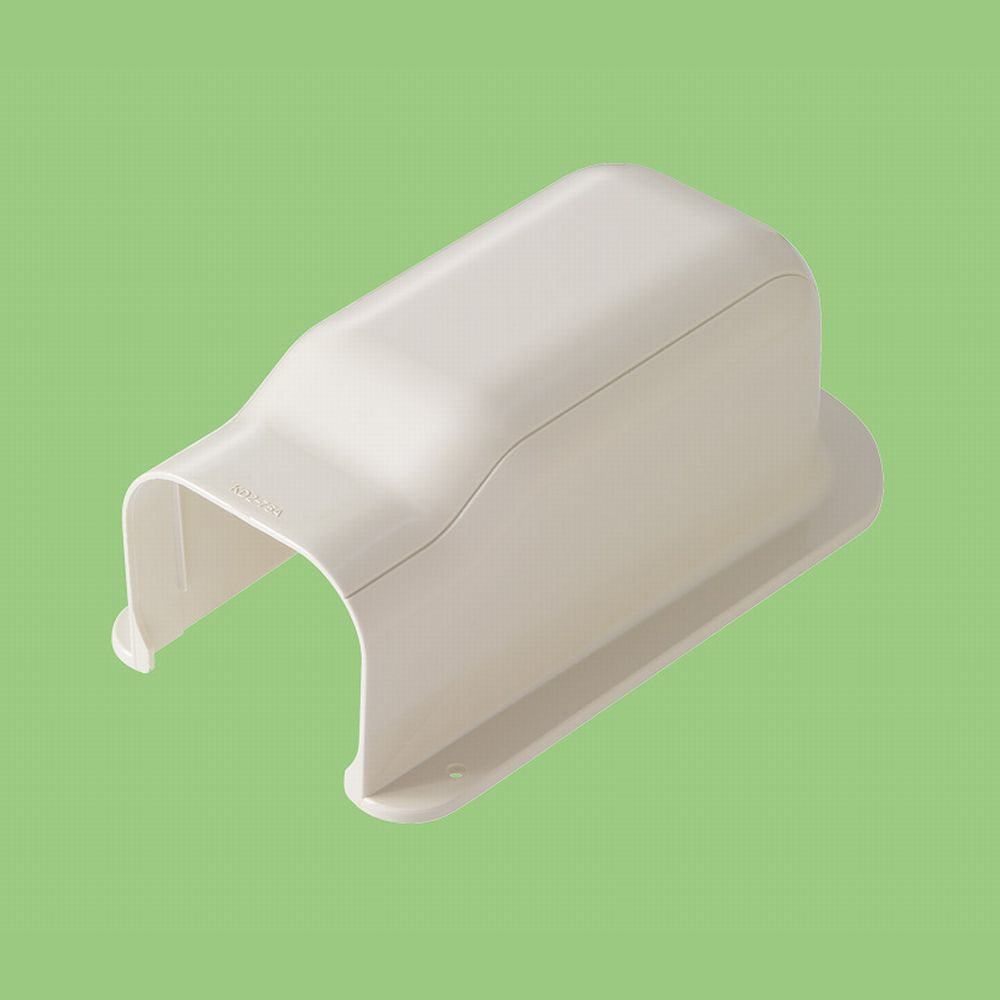

出口化粧カバー
後付用

KD2-70A

KD2-75A

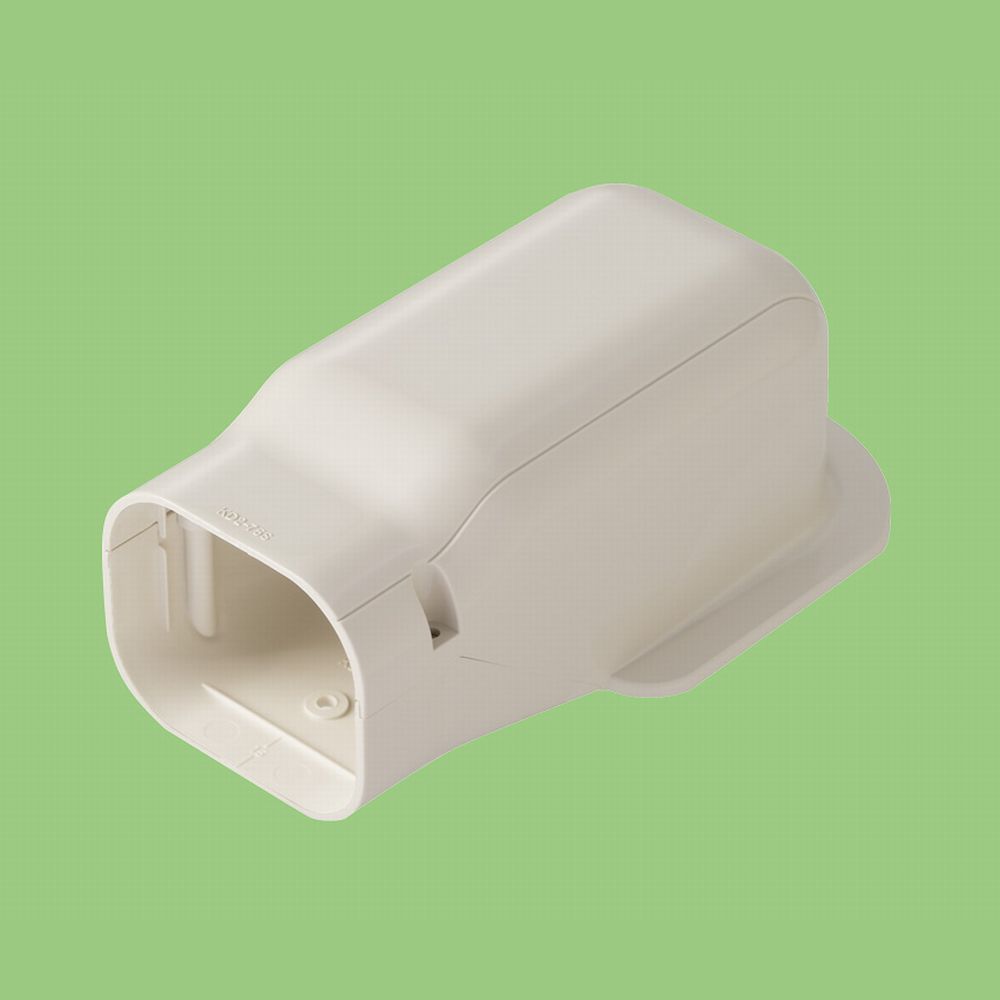

出口化粧カバー
先付用

KD2-70S

KD2-75S

KD-90S

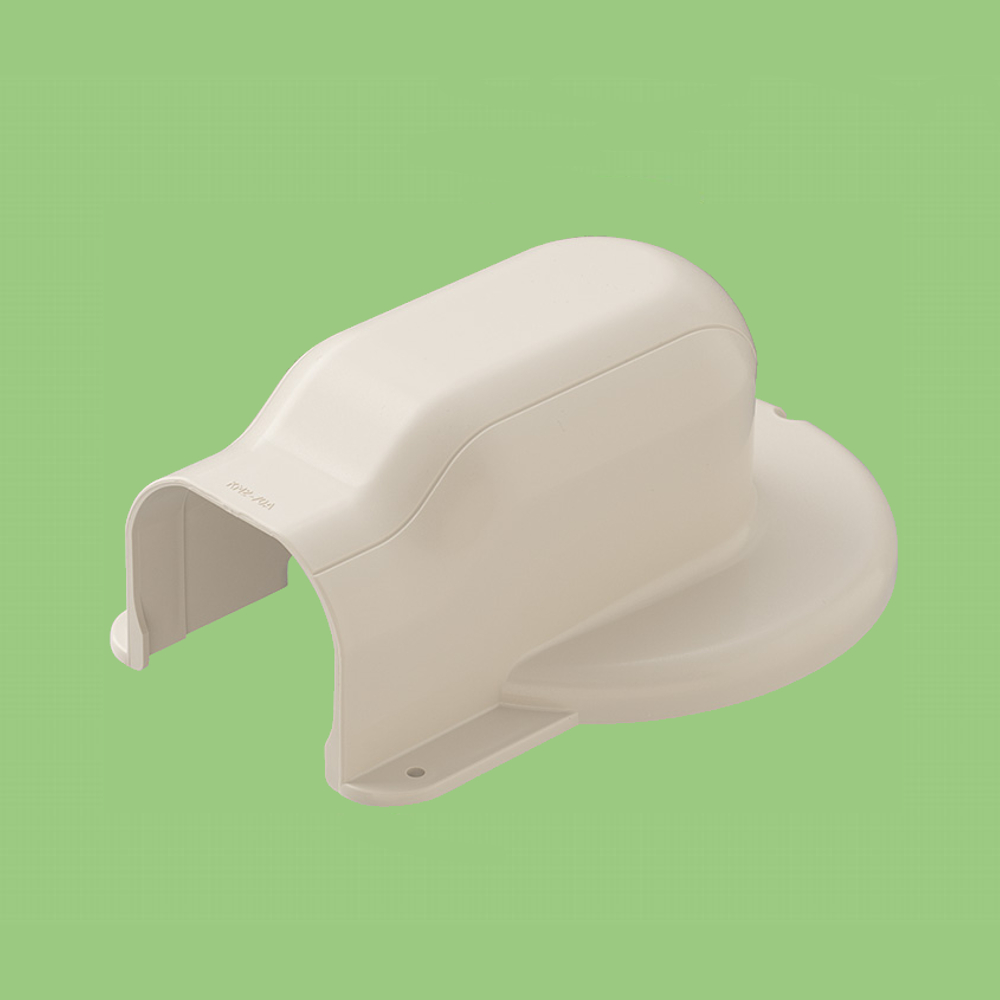

マンション用
出口化粧カバー後付用

KM2-70A

KM2-75A

KMD-90A

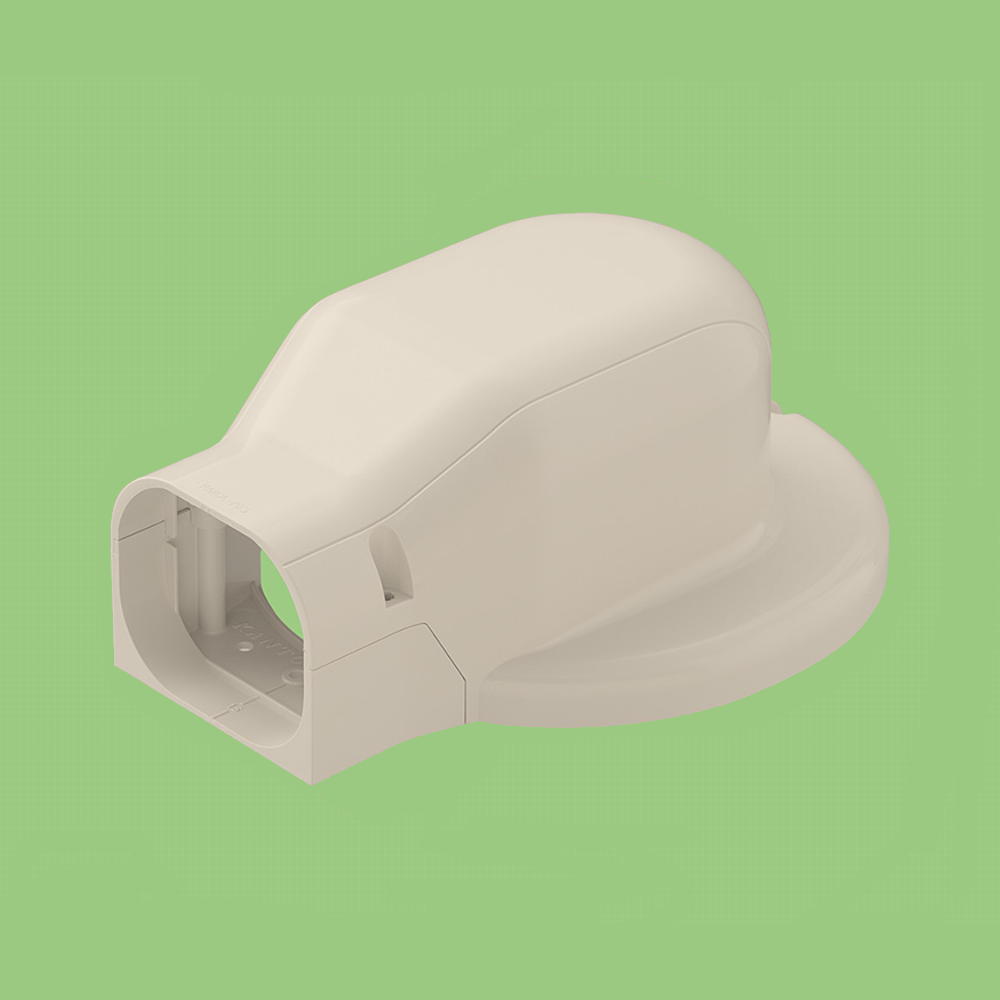

マンション用
出口化粧カバー先付用

KMD-70S

KMDL-70S

KMD-75S

KMDL-75S

KMD-90S

KMDL-90S

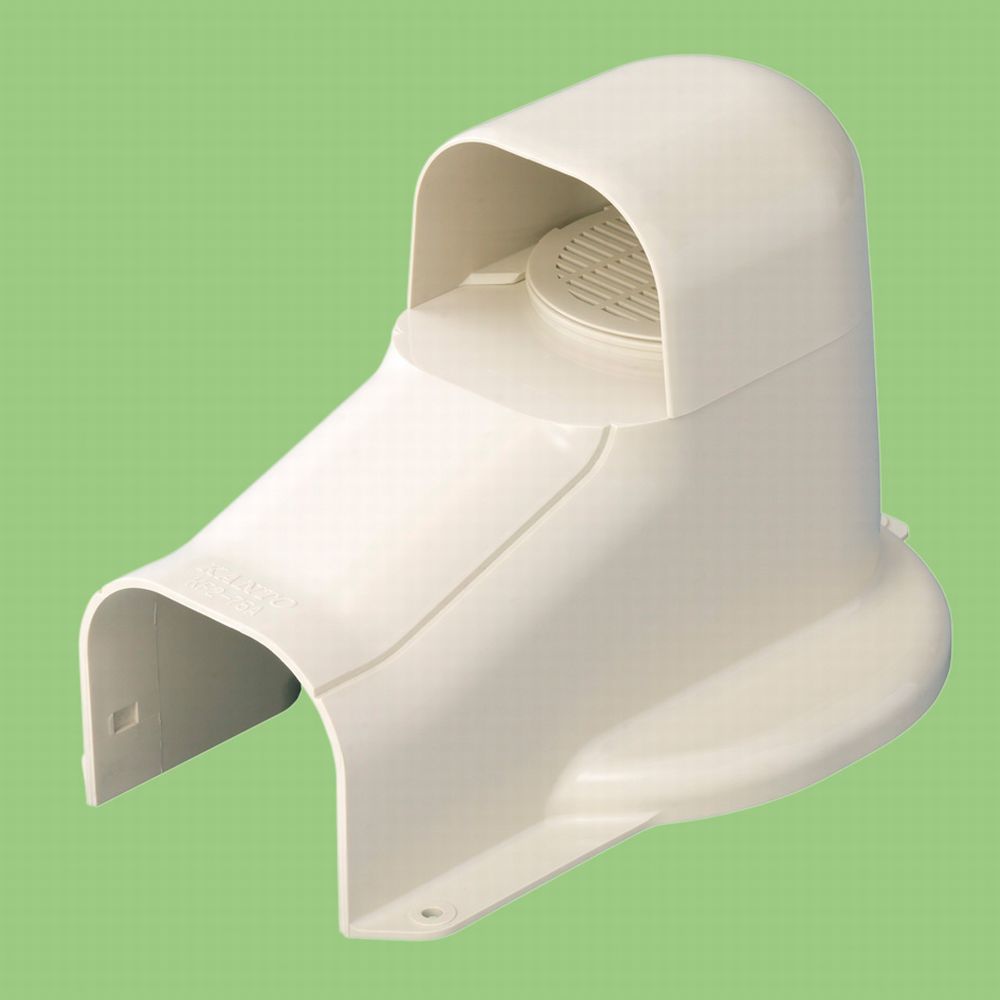

換気用出口化粧カバー
後付用

KK2-7075A

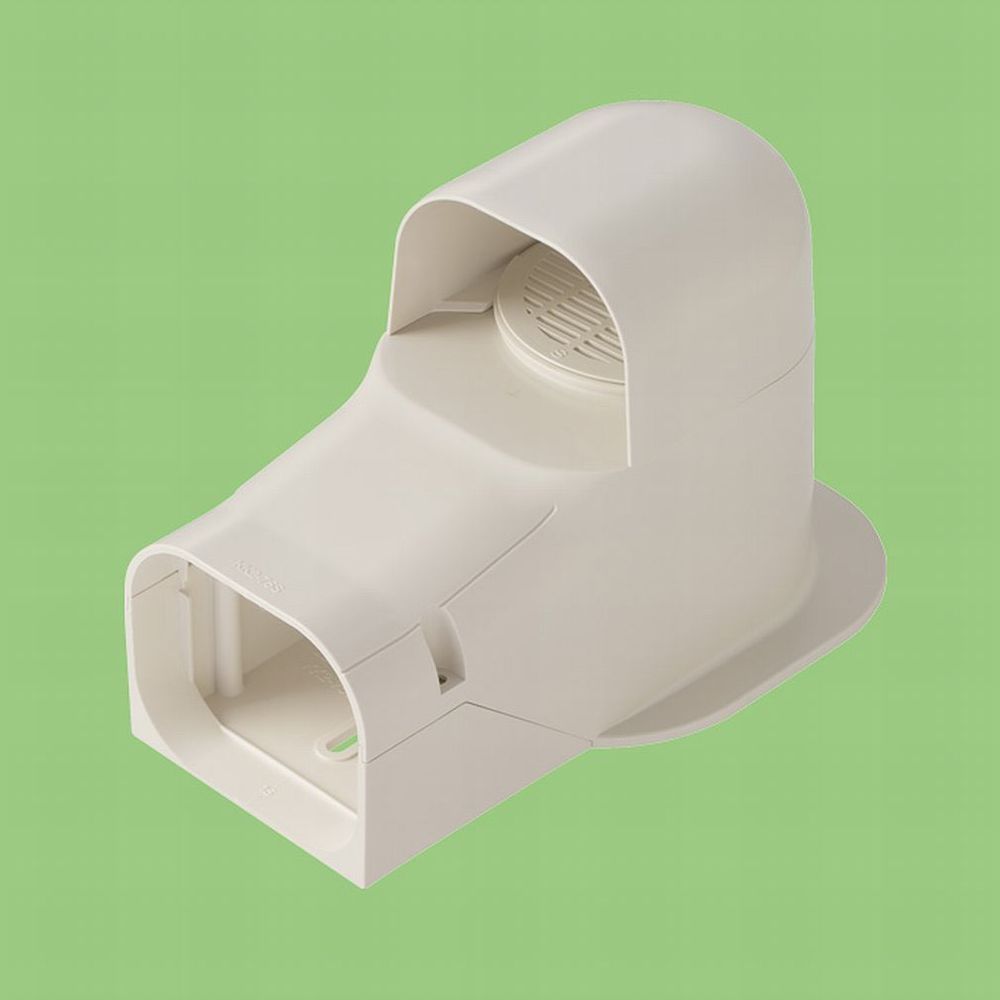

換気用出口化粧カバー
先付用

KK2-70S

KK2-75S

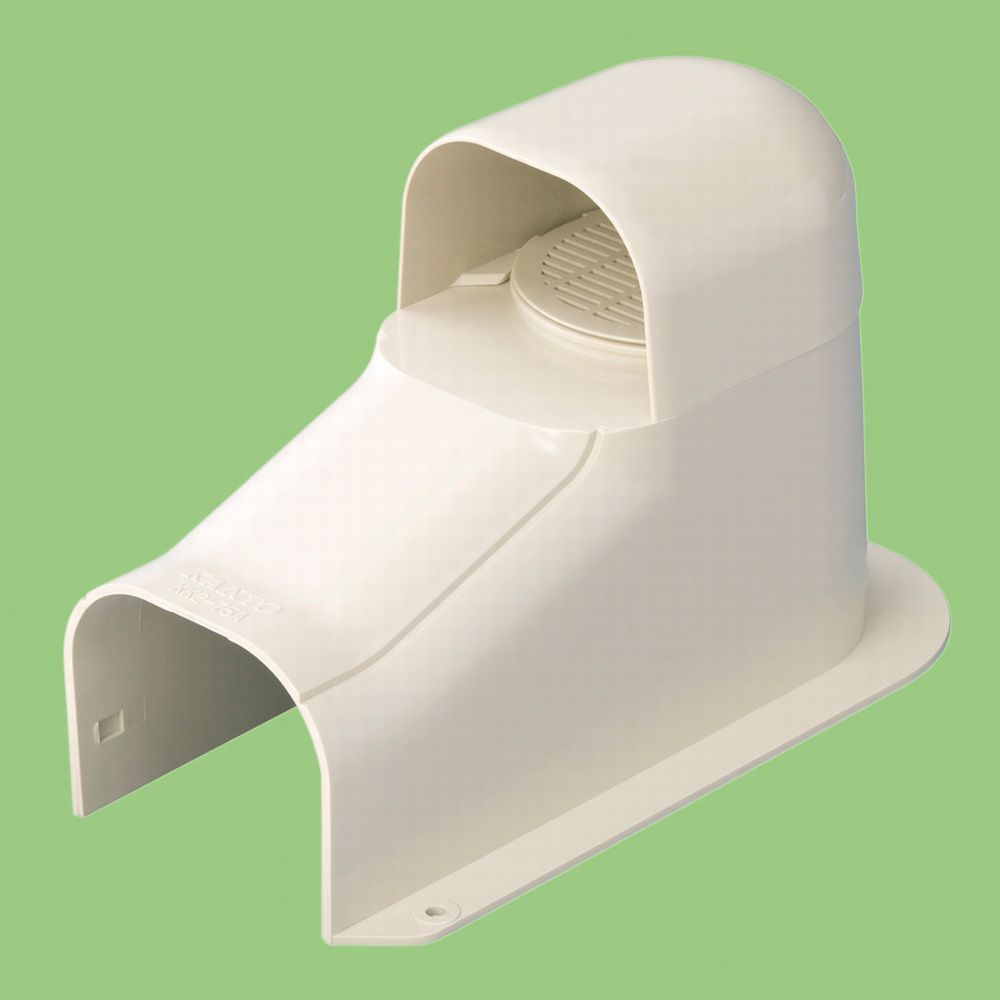

換気･フランジ兼用
出口化粧カバー後付用

KF2-7075A

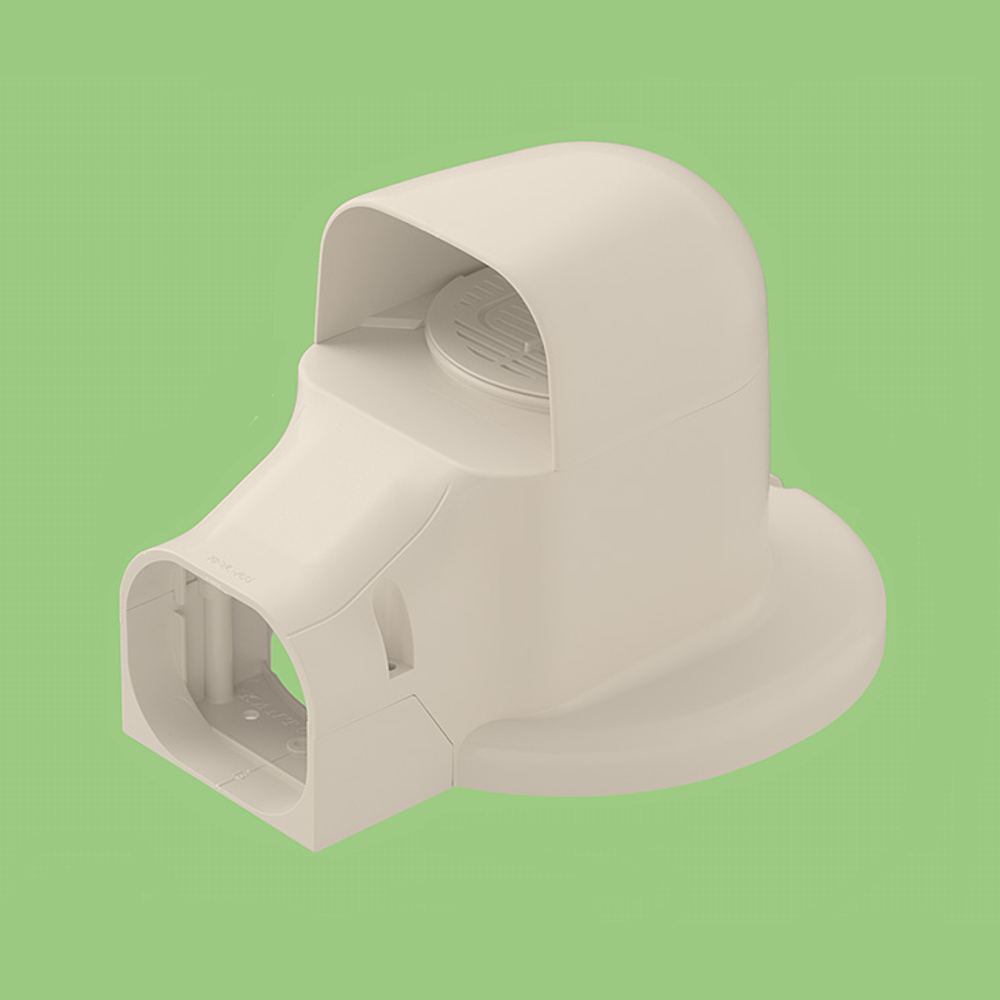

換気･フランジ兼用
出口化粧カバー先付用

KF2-70S

KF2L-70S

KF2-75S

KF2L-75S

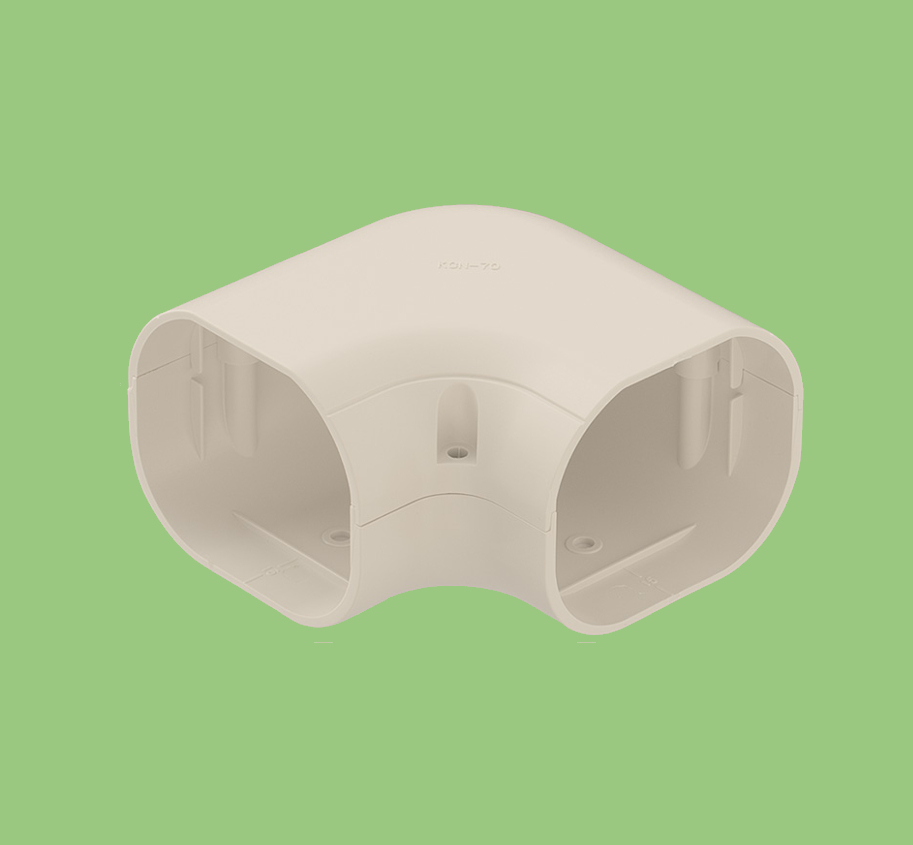

コーナー（平面用）

KCN-70

KCN-75

KC-90

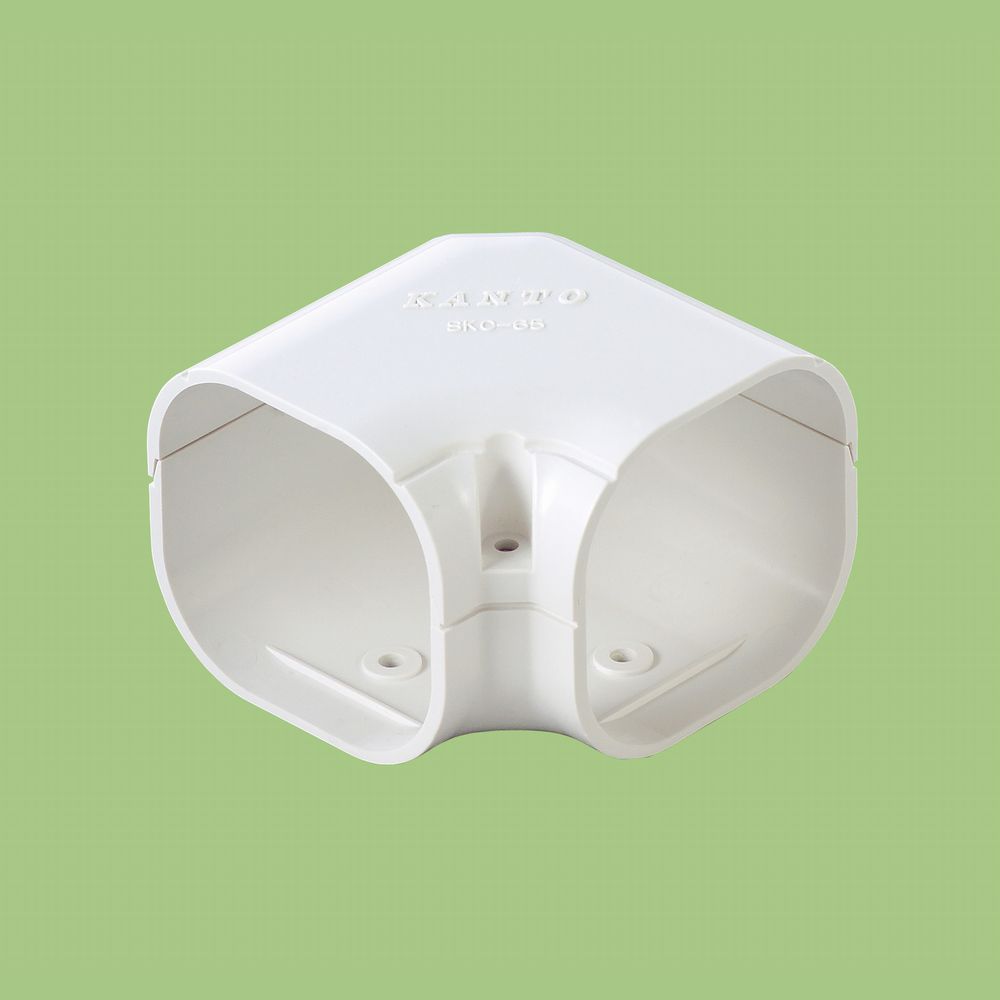

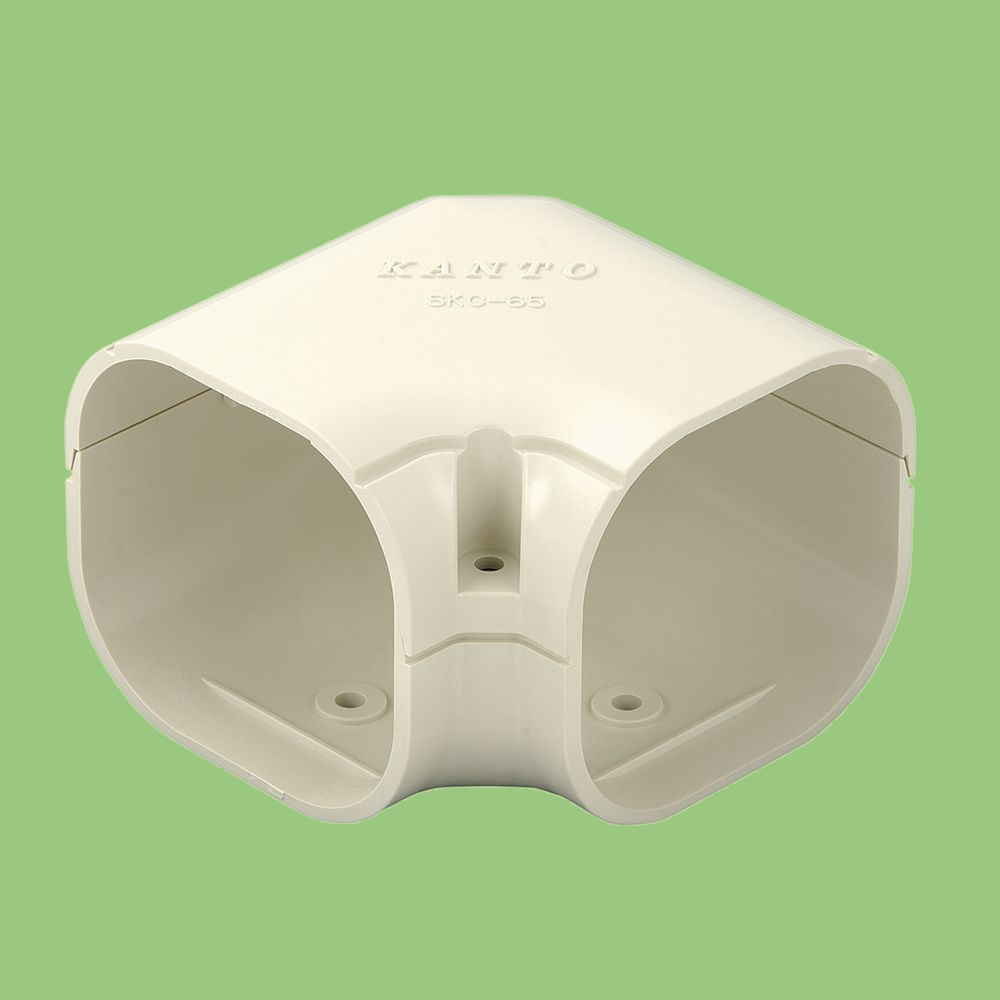

ミニコーナーカバー
（平面用）

SKC-75

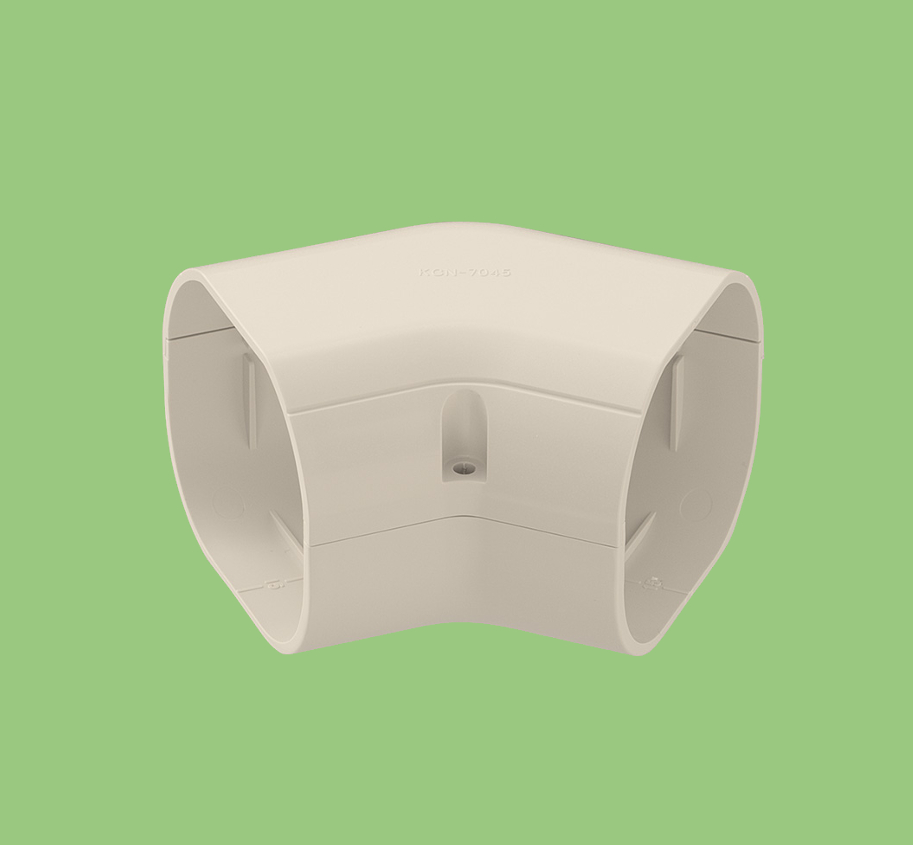

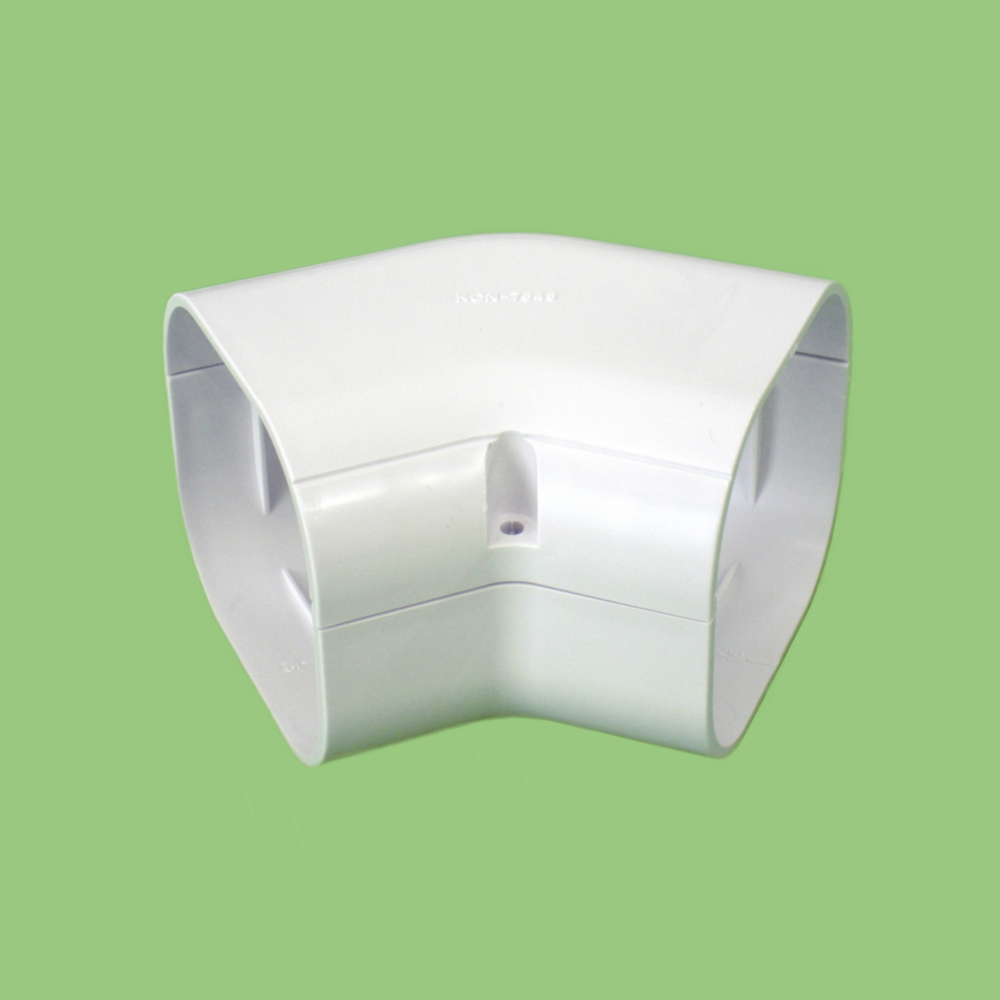

コーナー
（45°平面用）

KCN-7045

KCN-7545

KC-9045

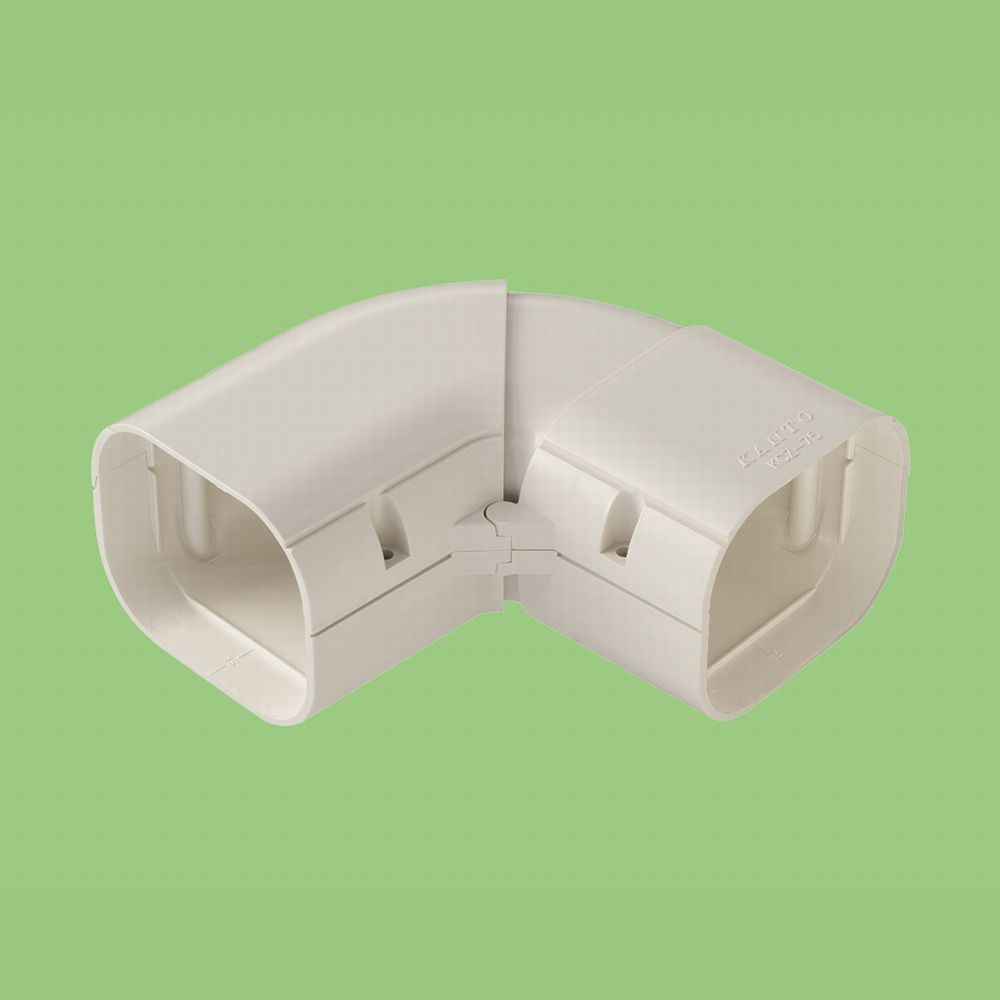

コーナー
（角度自在用）

KCZ-70

KCZ-75

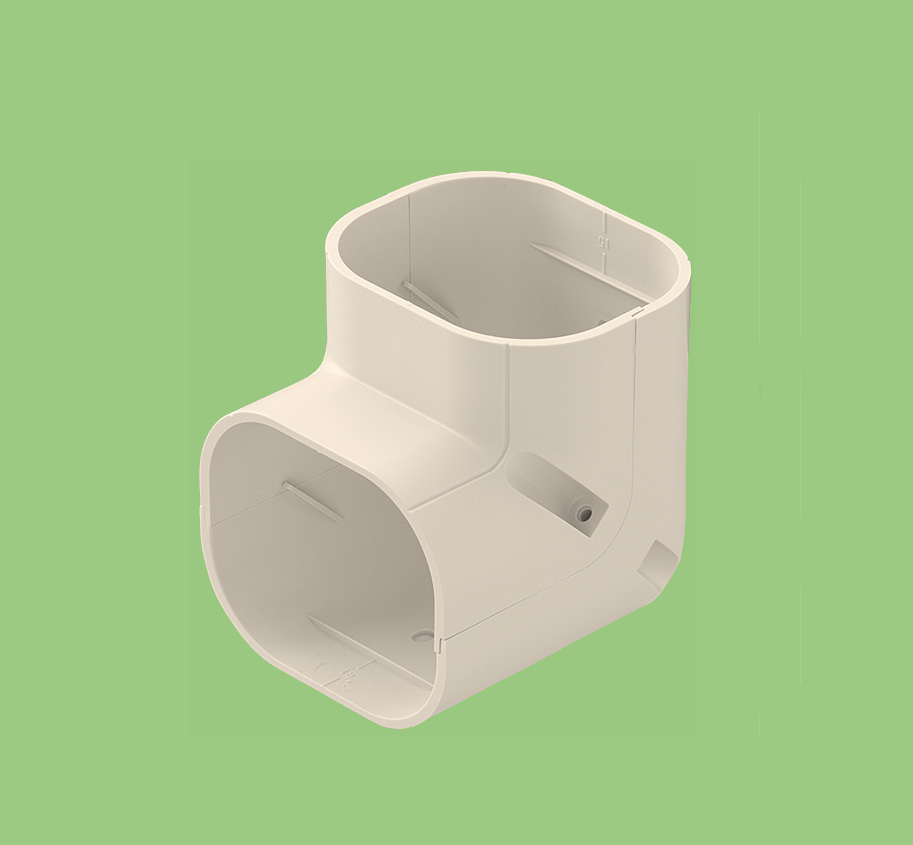

コーナー
（立上用）

KCN-70T

KCN-75T

KC-90T

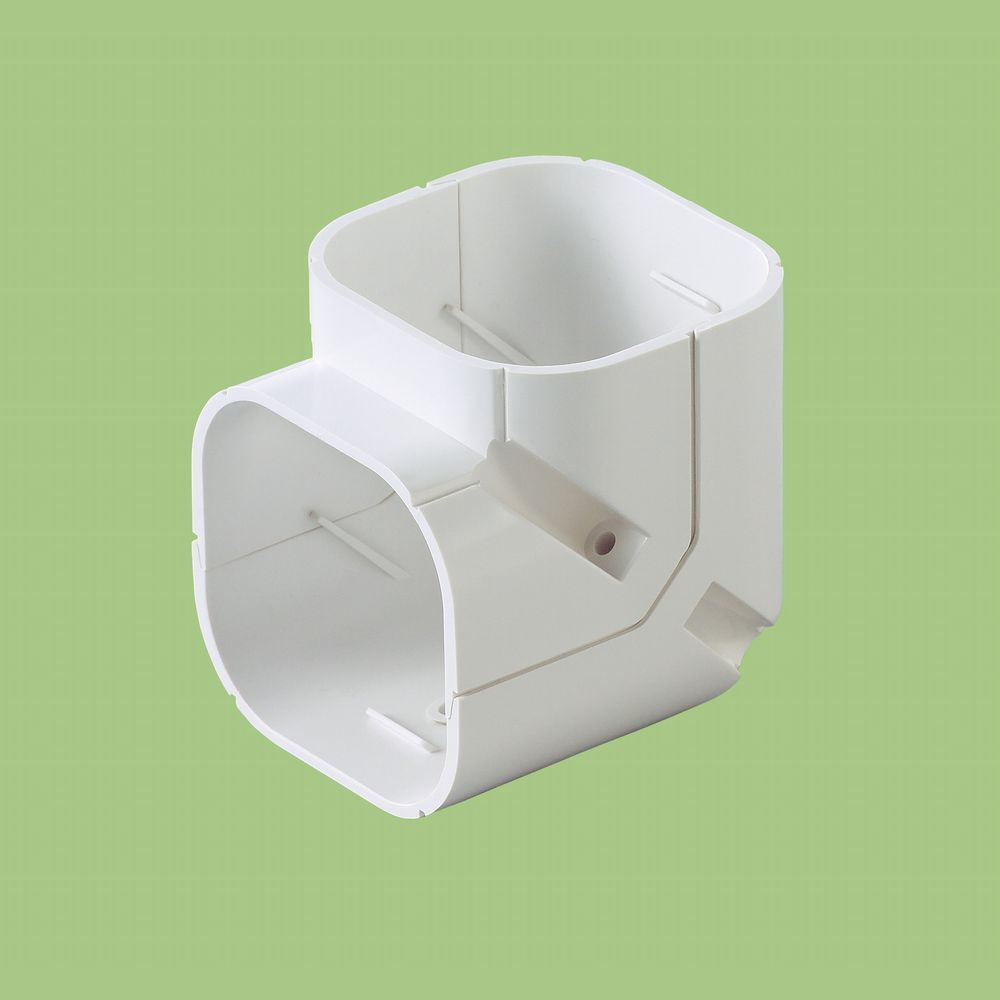

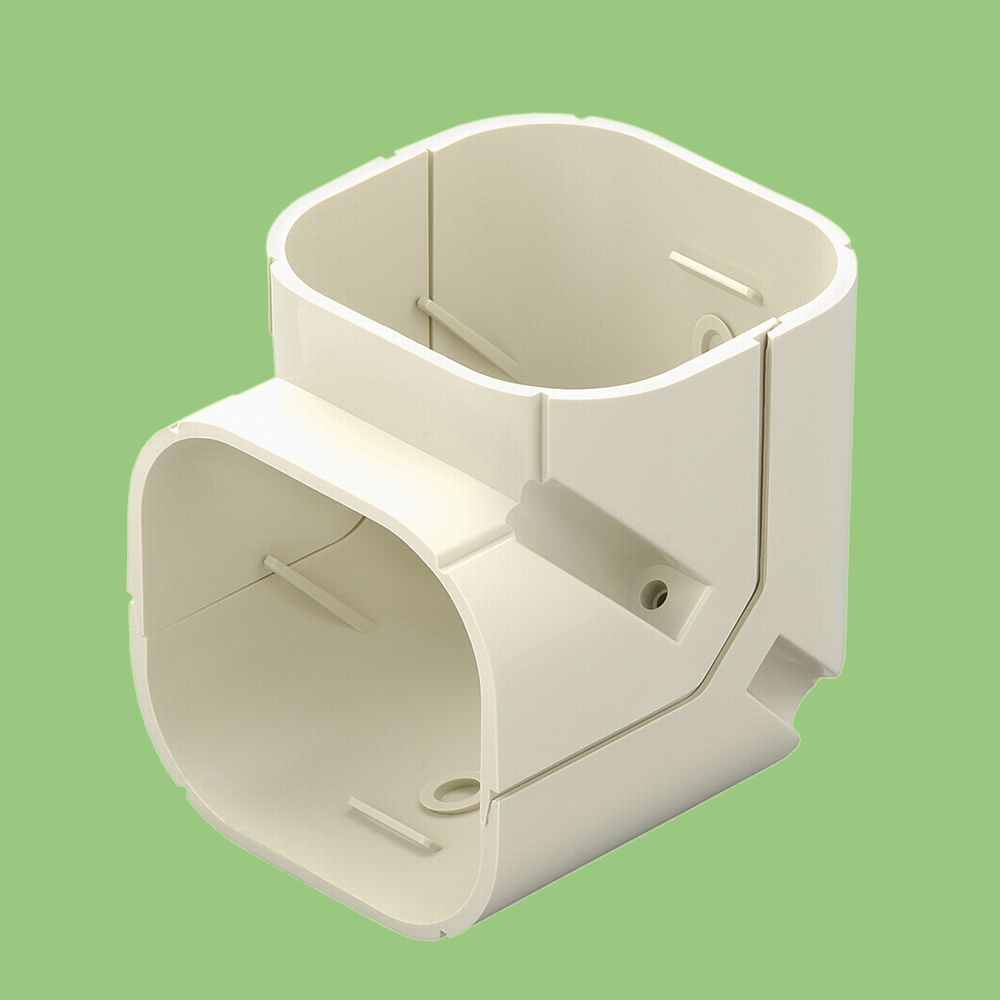

ミニコーナー
（立上用）

SKC-75T

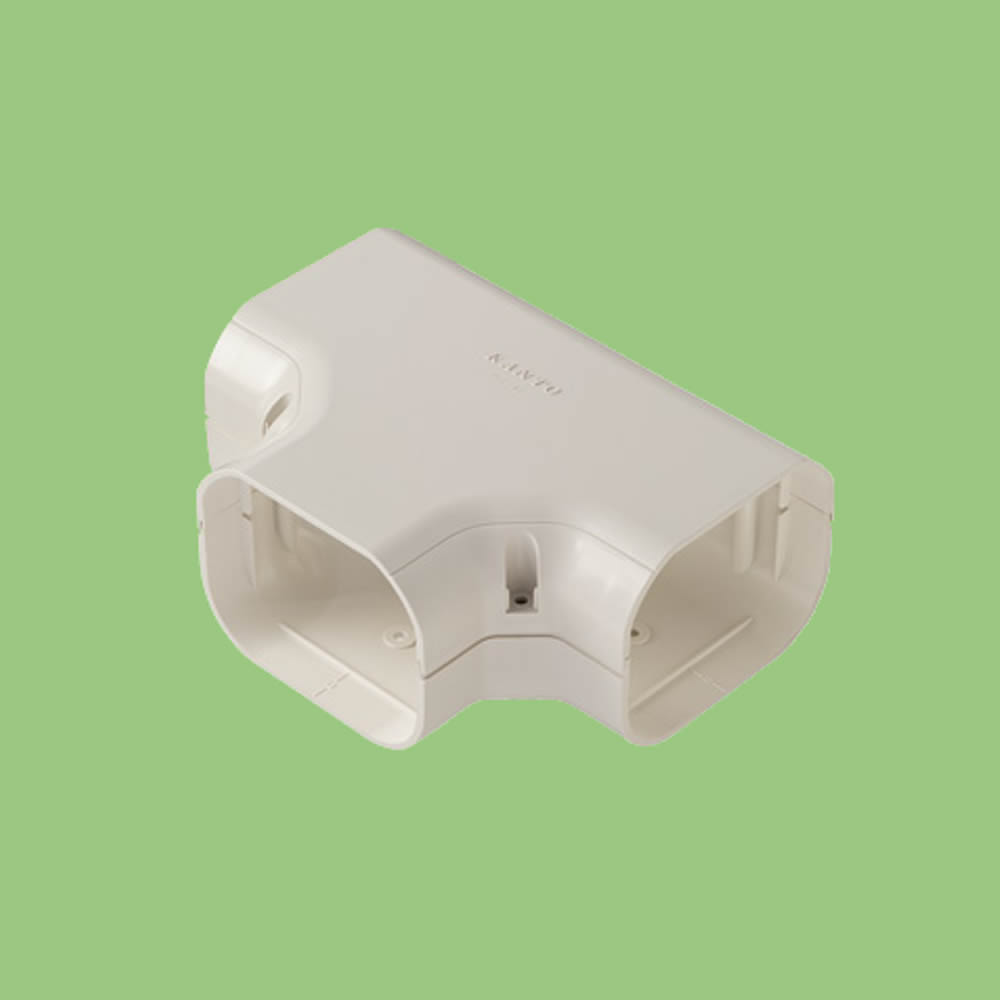

T型継手

KT-90

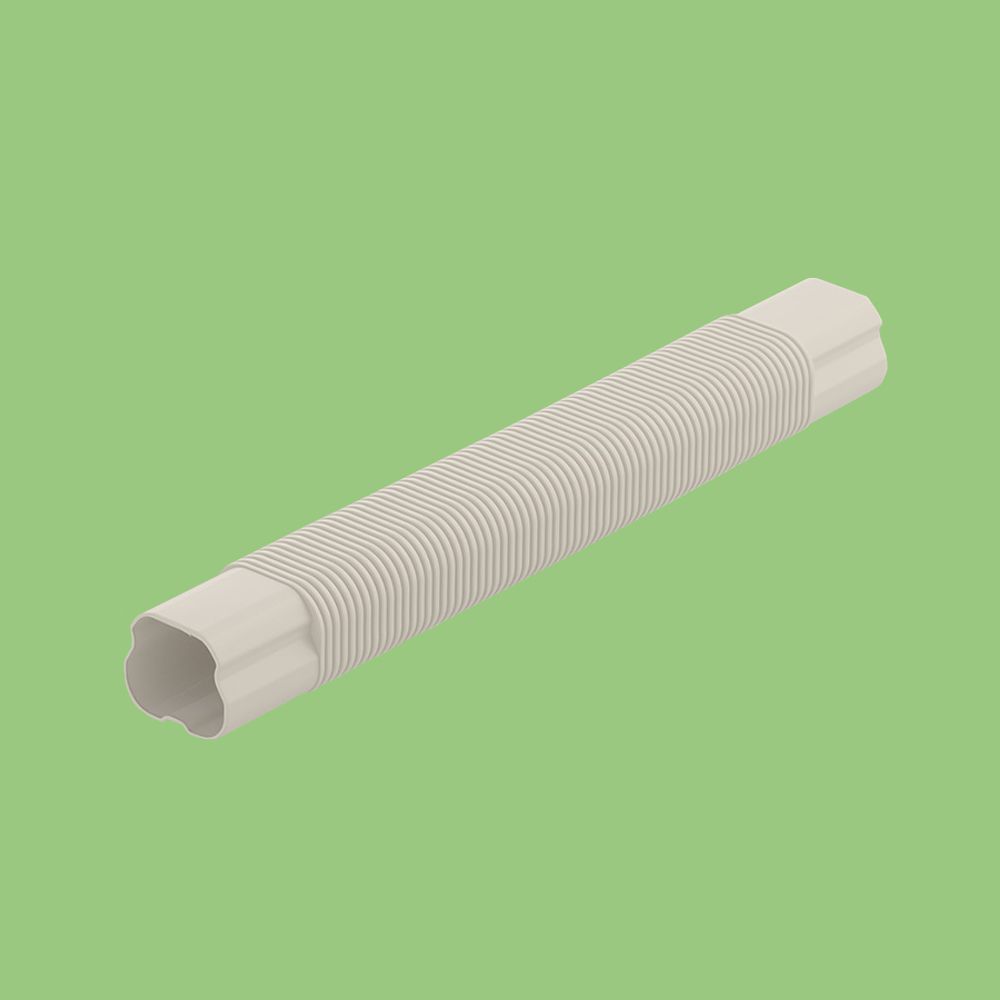

コーナージャバラ

KJB-7555

KKJ-7080

KKJ-9080

KJB-75100
直管継手

KS-70

KSN-75

KS-90
壁面分岐カバー

KHB-90

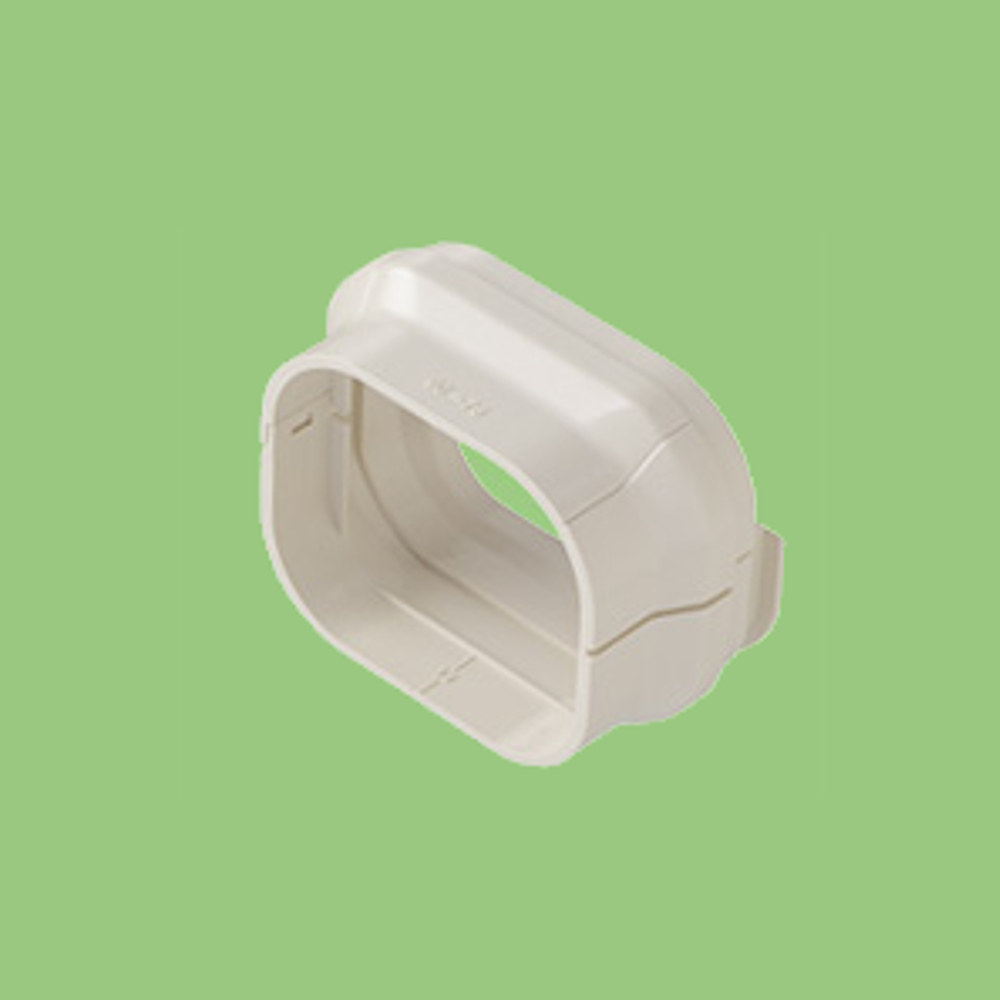

異径アダプタ

KIA-9070

KIA-9075

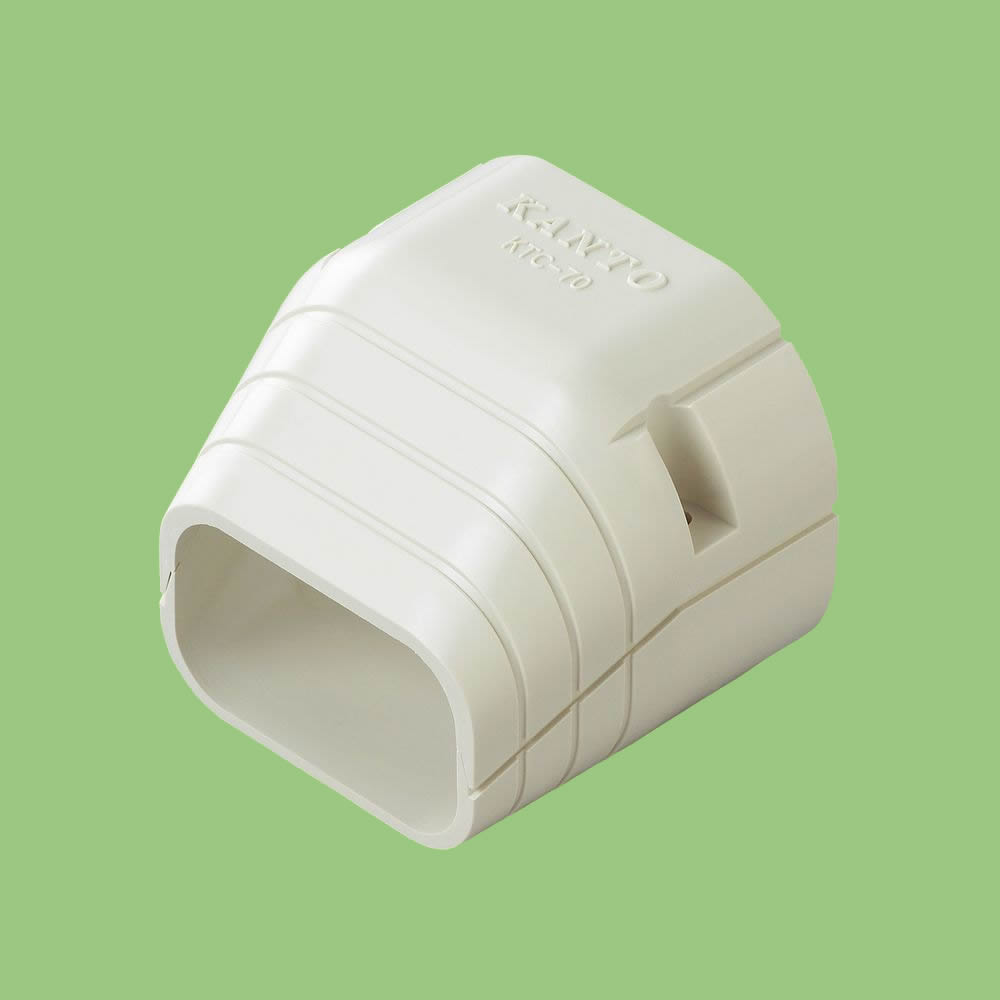

端末カバー

KTC-70

KTC-75

KTC-90

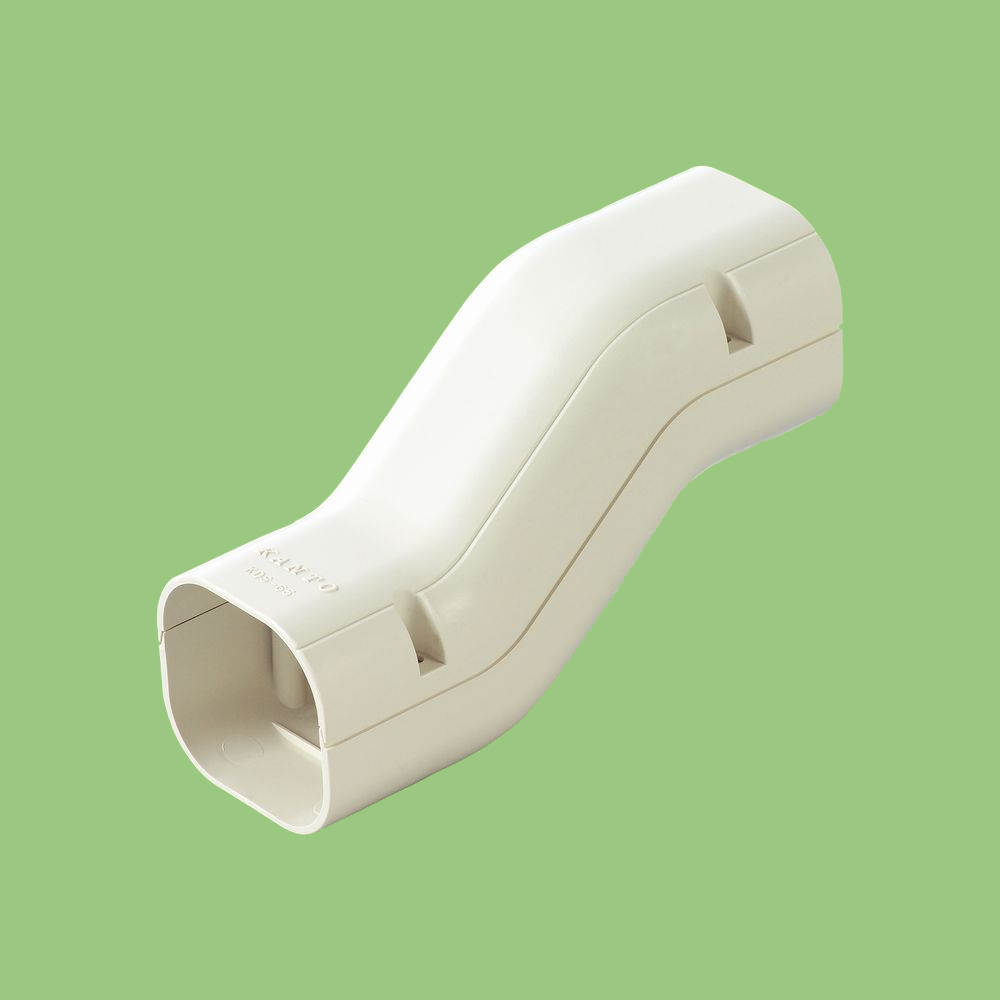

段差ソケット

KDS-75

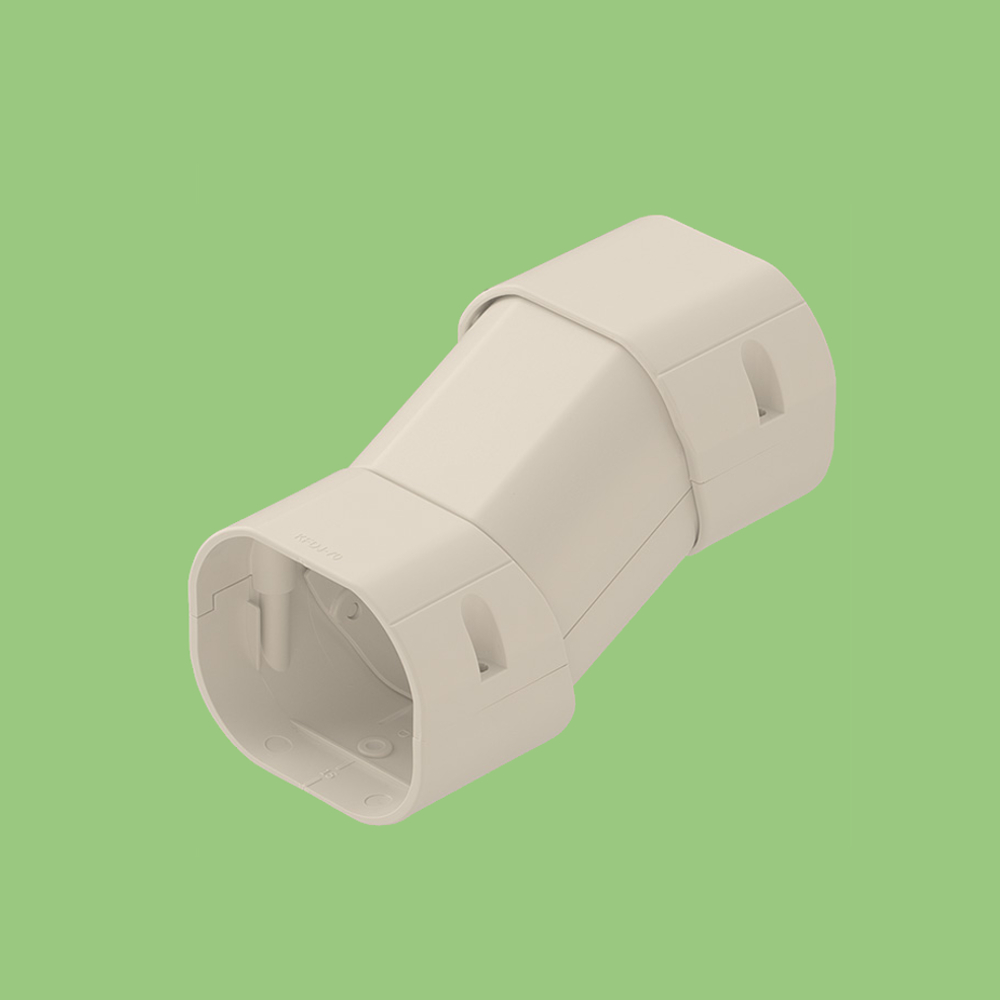

フリー段差ソケット

KFDJ-70

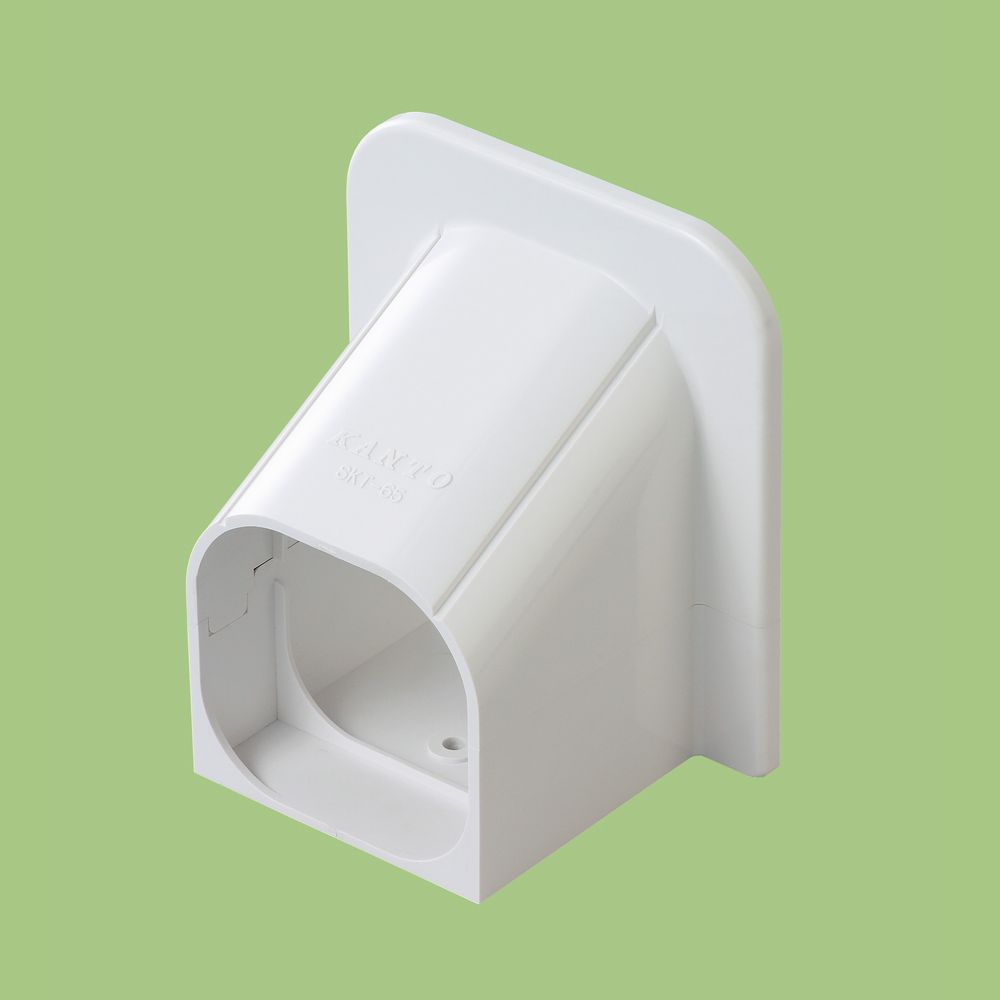

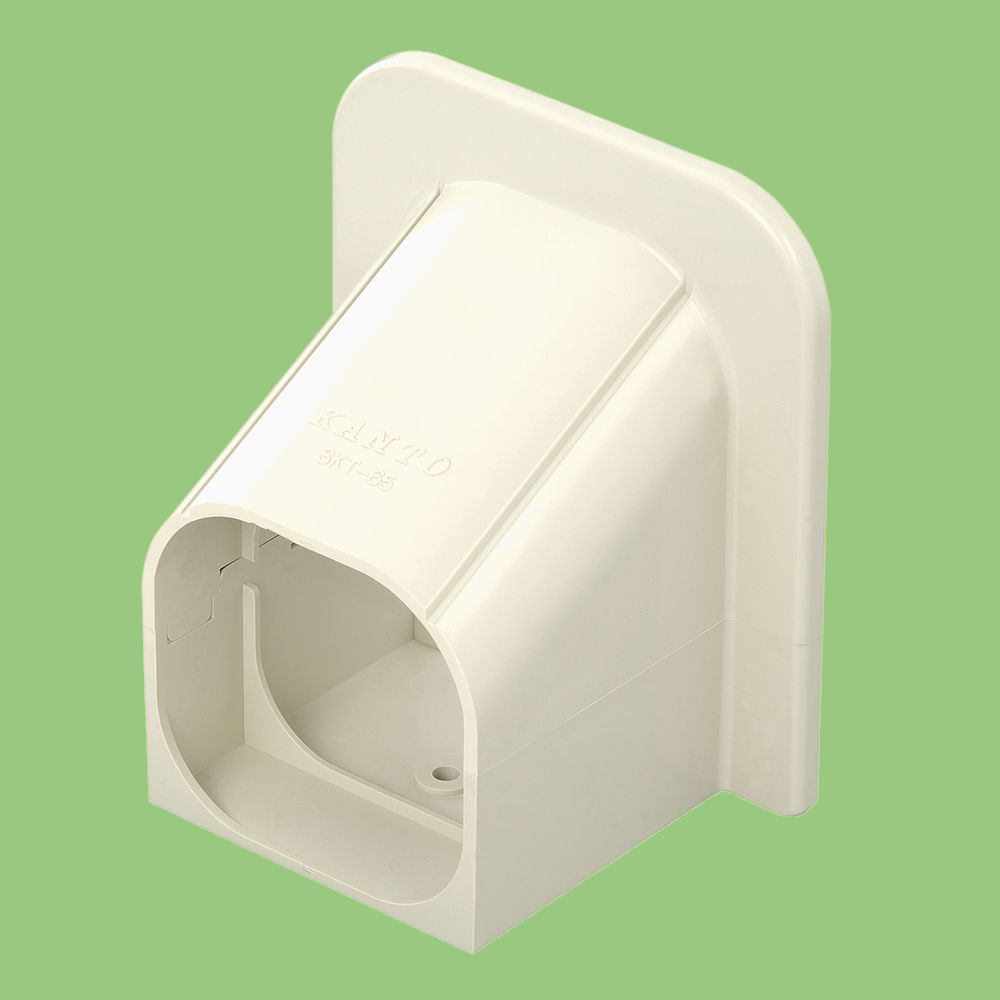

取出しカバー
（コーナーキャップ）

SKT-70

SKT-75

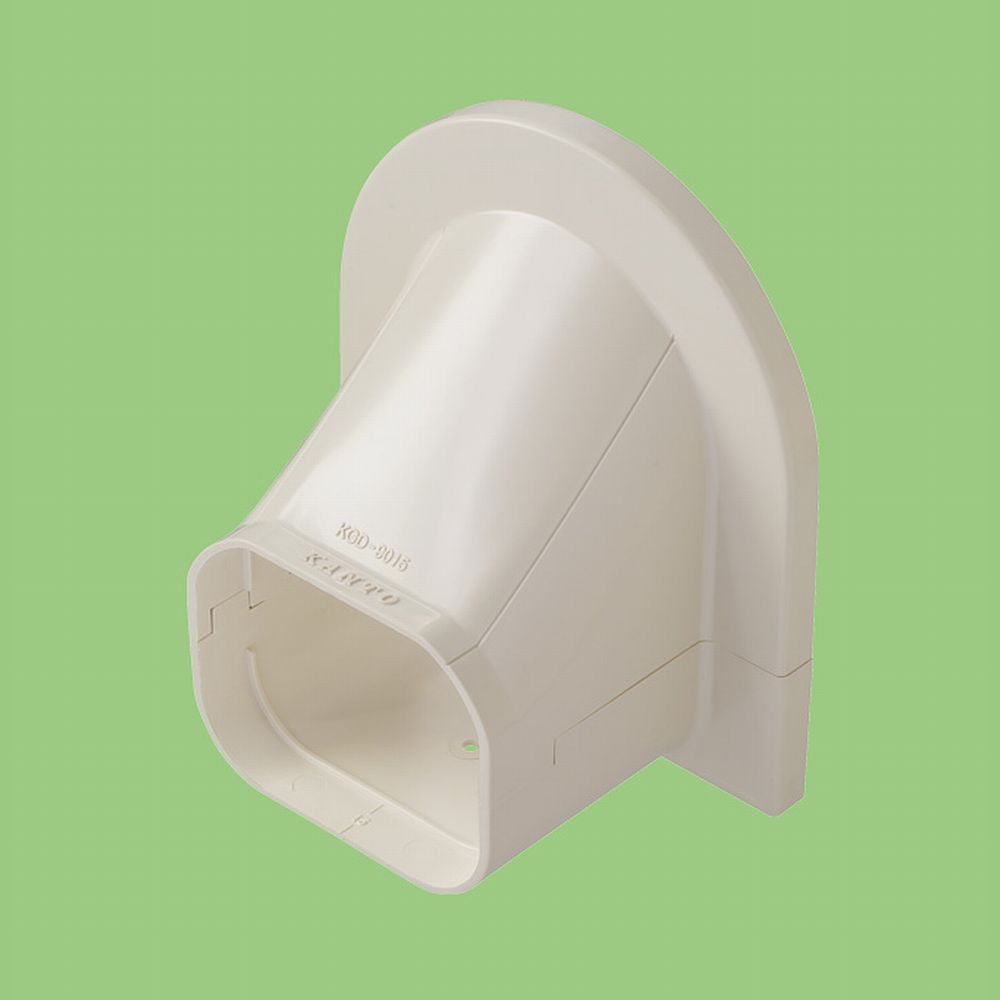

壁ぎわ用出口化粧カバー
（コーナーキャップ兼用）

KGD-9015

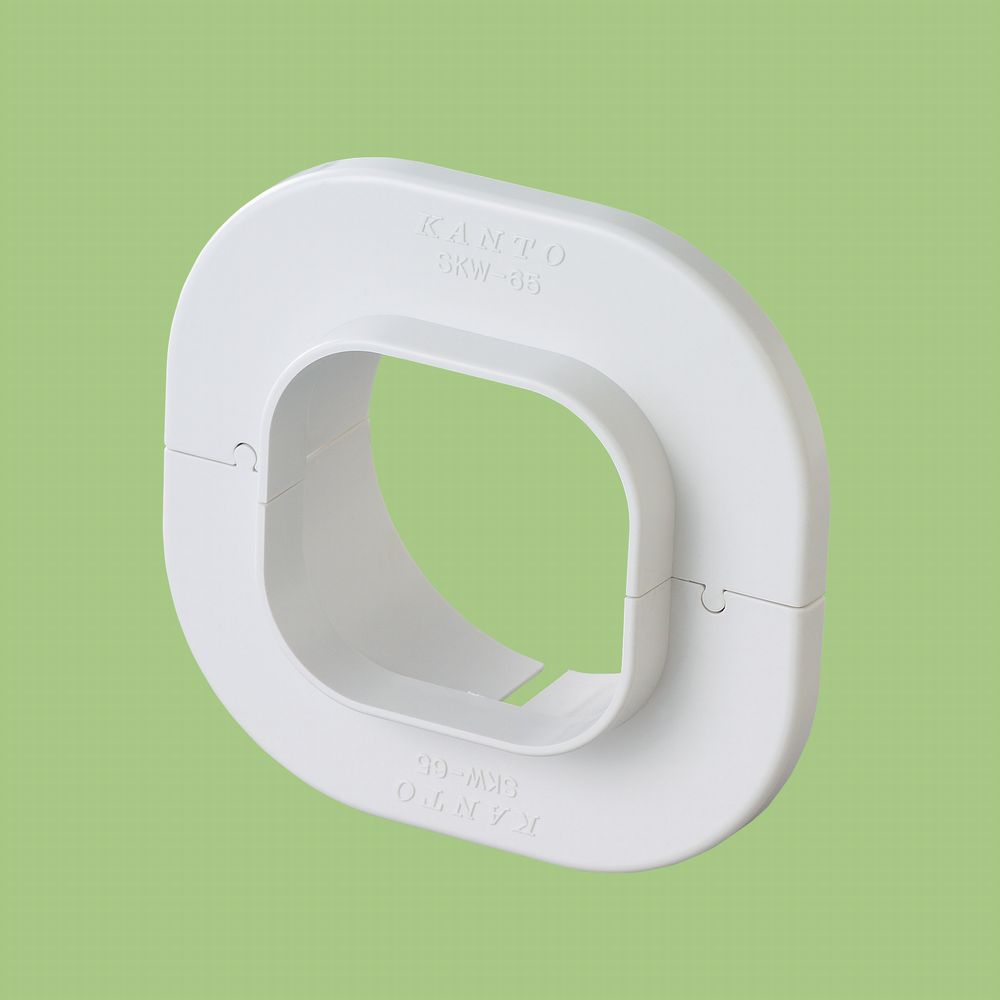

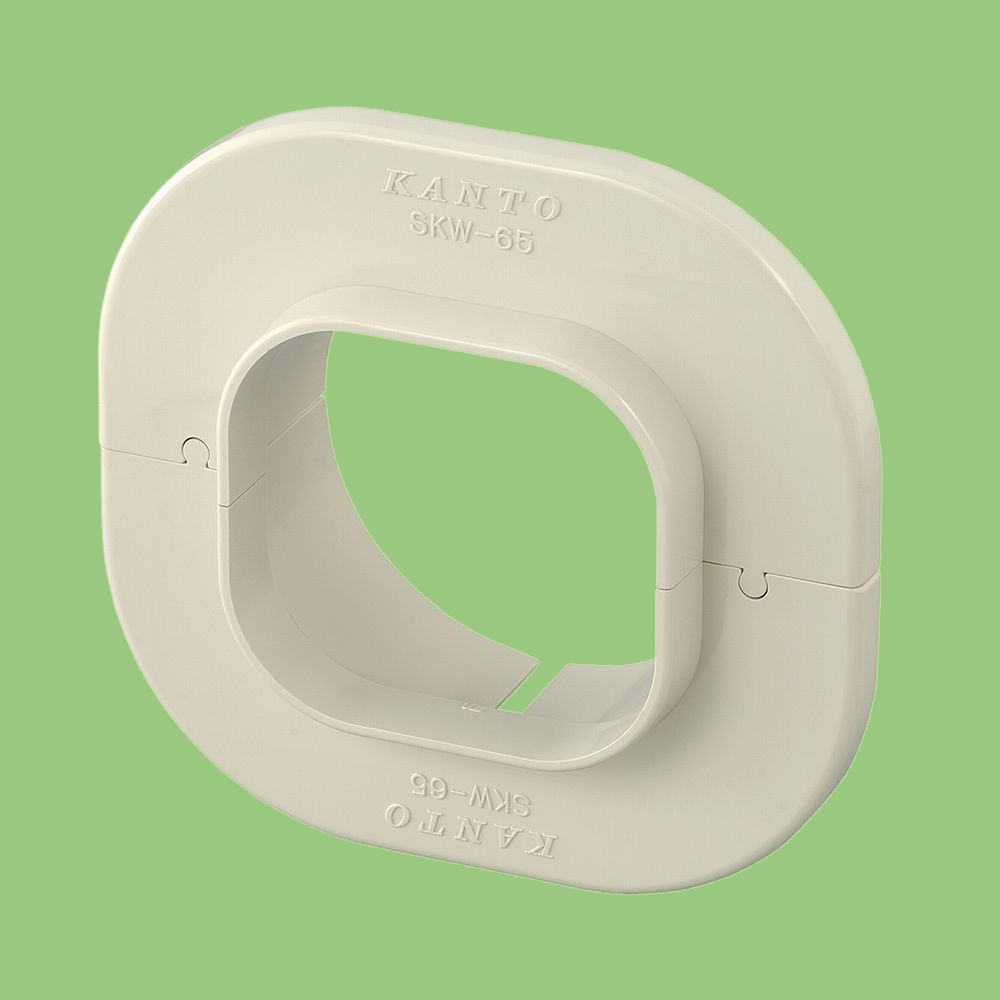

ウォールキャップ

SKW-70

SKW-75

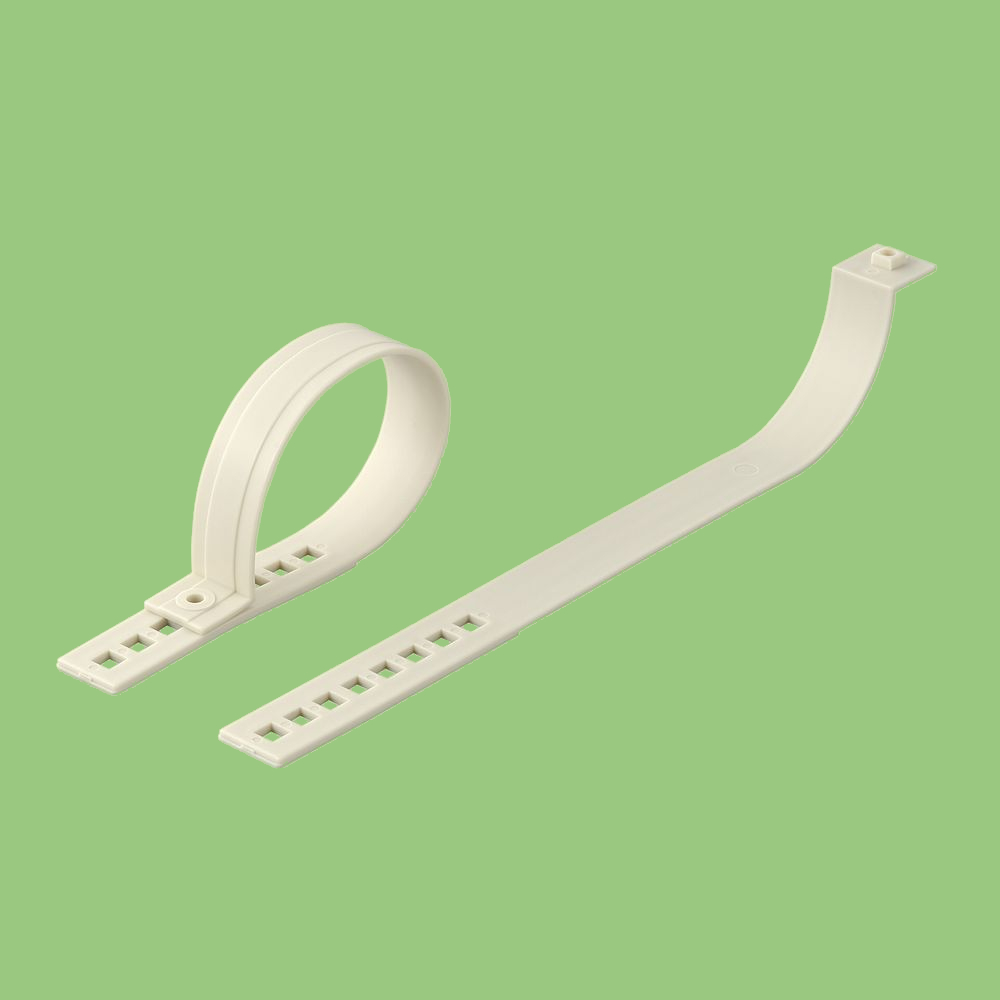

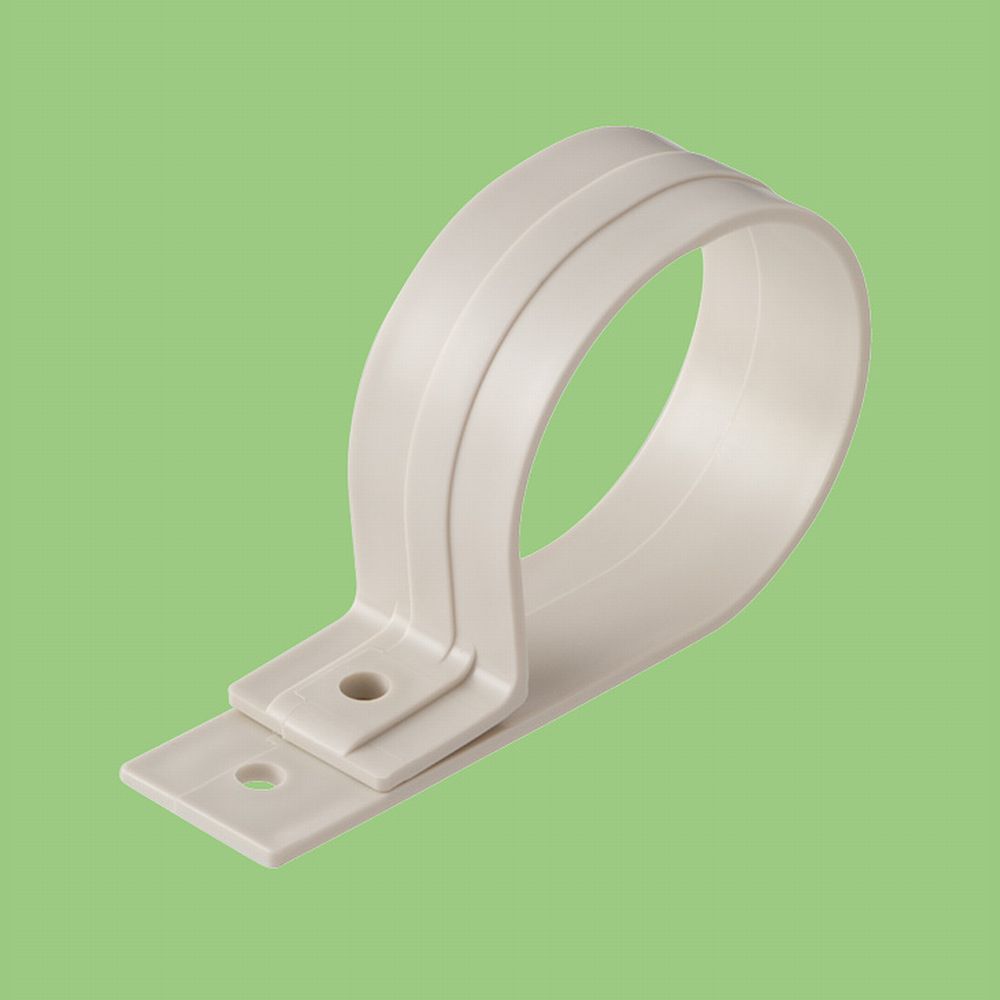

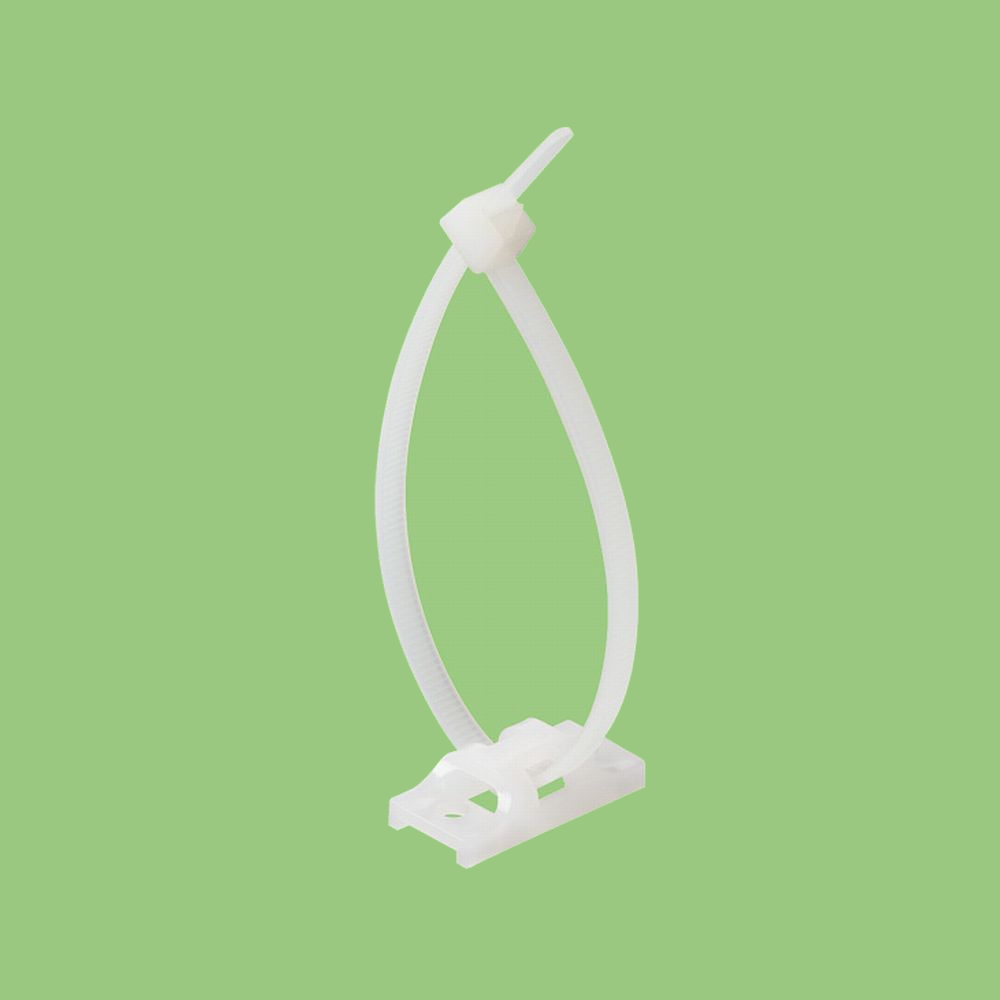

直管用サドルバンド

SDL-300

※「★」のついた製品は、外からビスが見えません。

★室内･屋外兼用

直管 2M
　

KD-77W
★室内専用

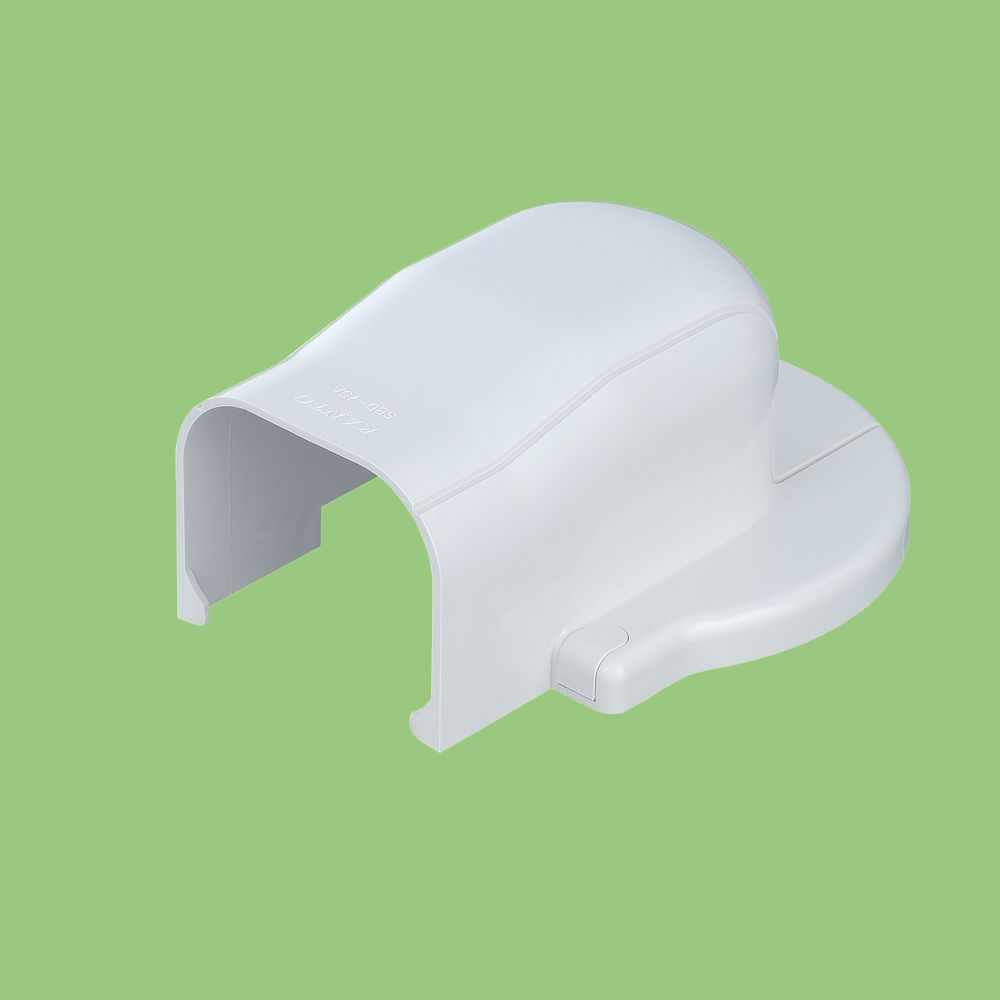

室内フランジ用
出口カバー

SBD-75AW
★室内専用

室内用コーナー
（平面用）

SBC-75W
室内･屋外兼用

ミニコーナーカバー
（平面用）

SKC-75W
室内･屋外兼用

コーナー
（45°平面用）

KCN-7545W

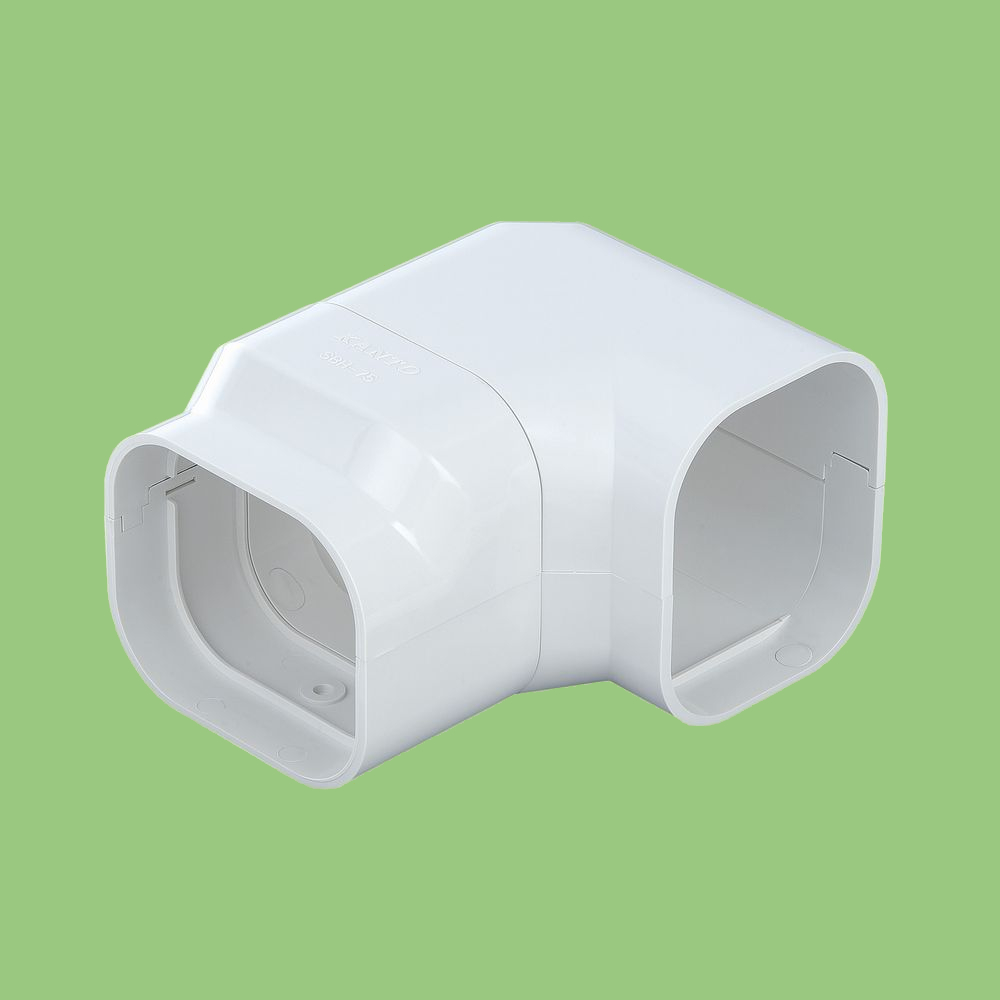

★室内専用

室内用コーナー
(ひねり用）

SBH-75W

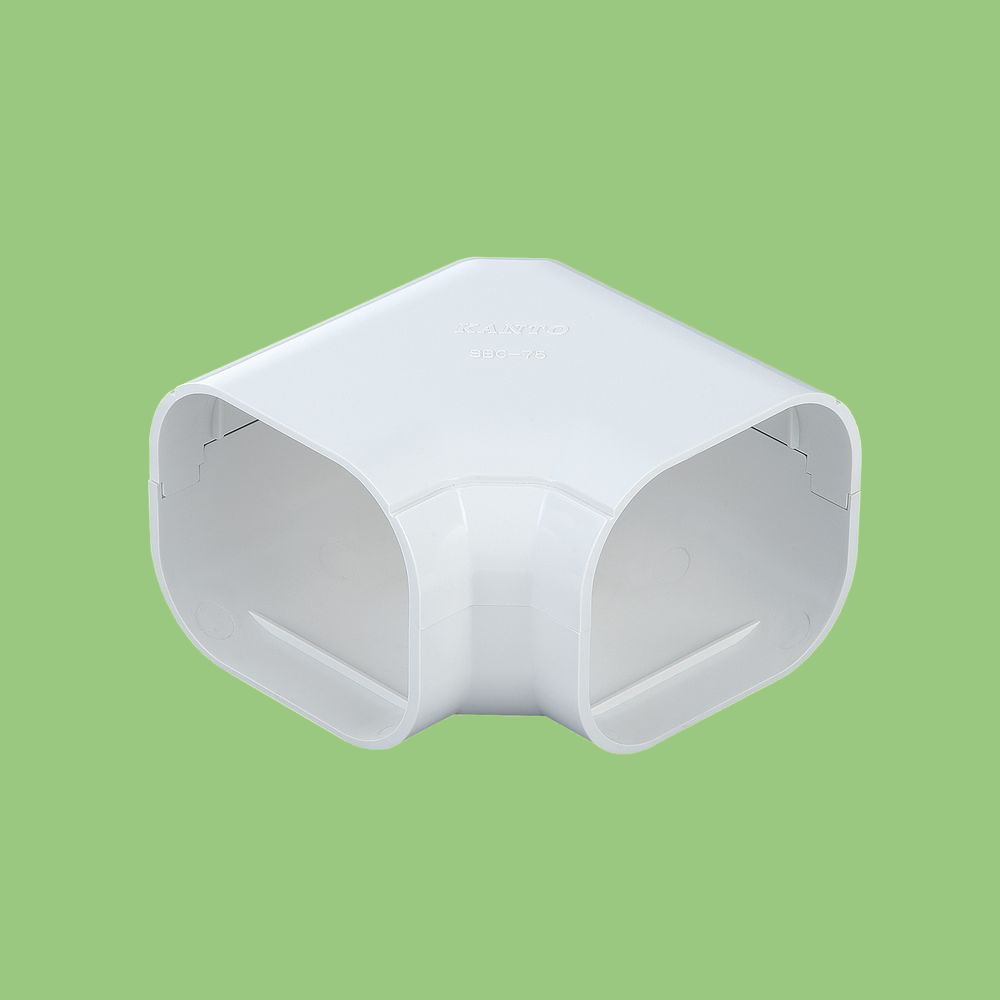

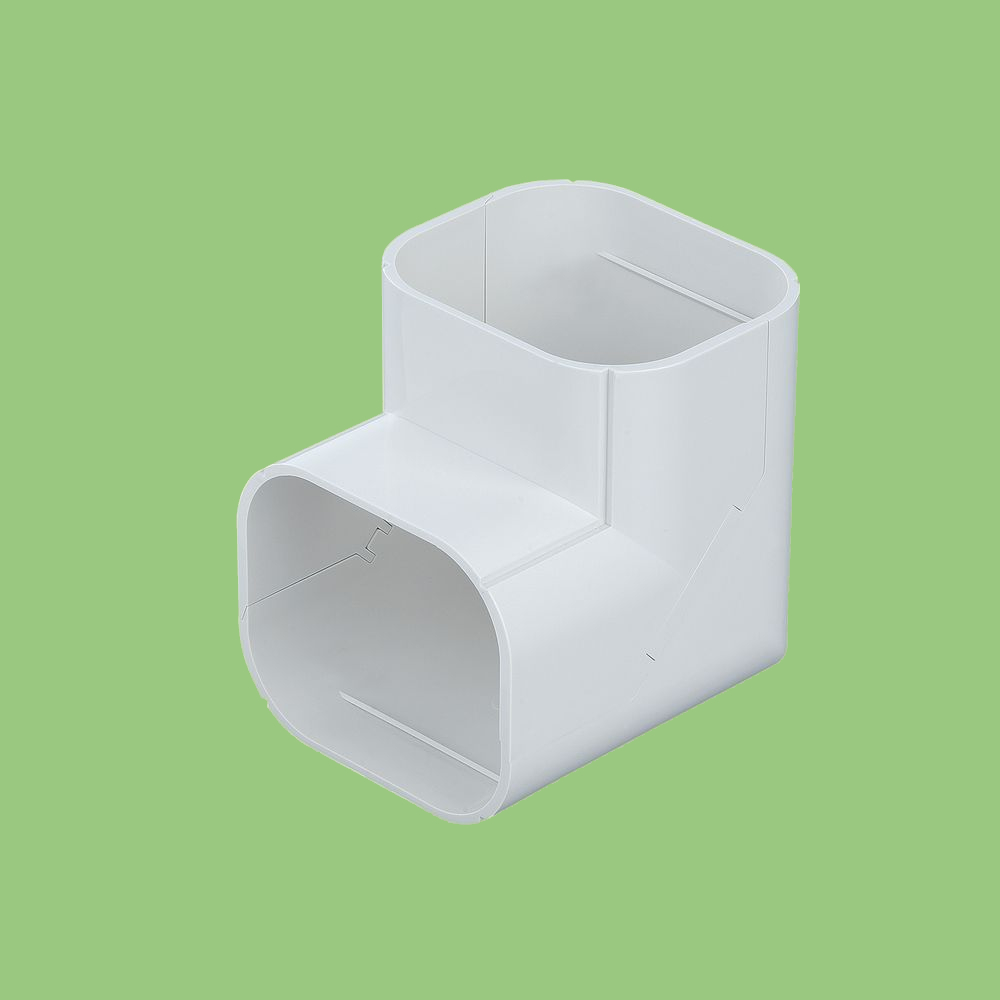

★室内専用

室内用コーナー
（立上用）

SBC-75TW
室内･屋外兼用

ミニコーナー
（立上用）

SKC-75TW
★室内専用

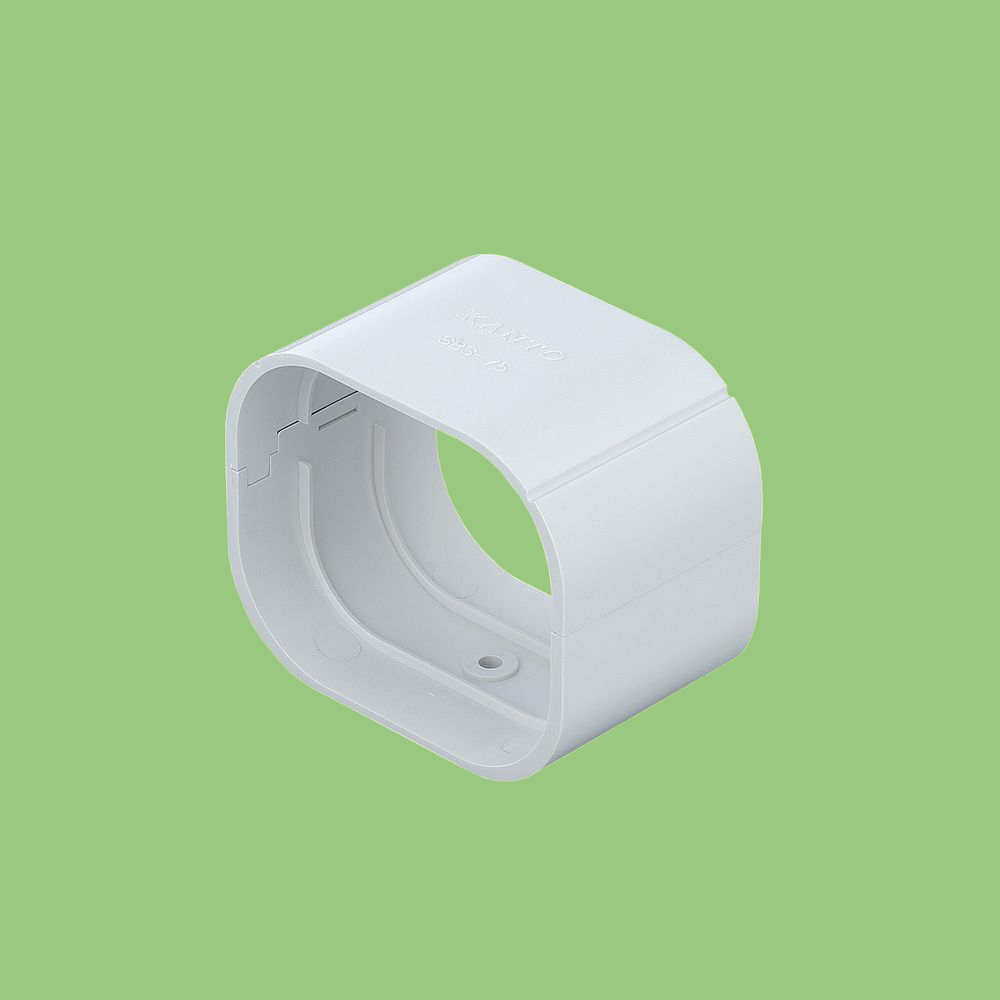

室内用直管継手

SBS-75W

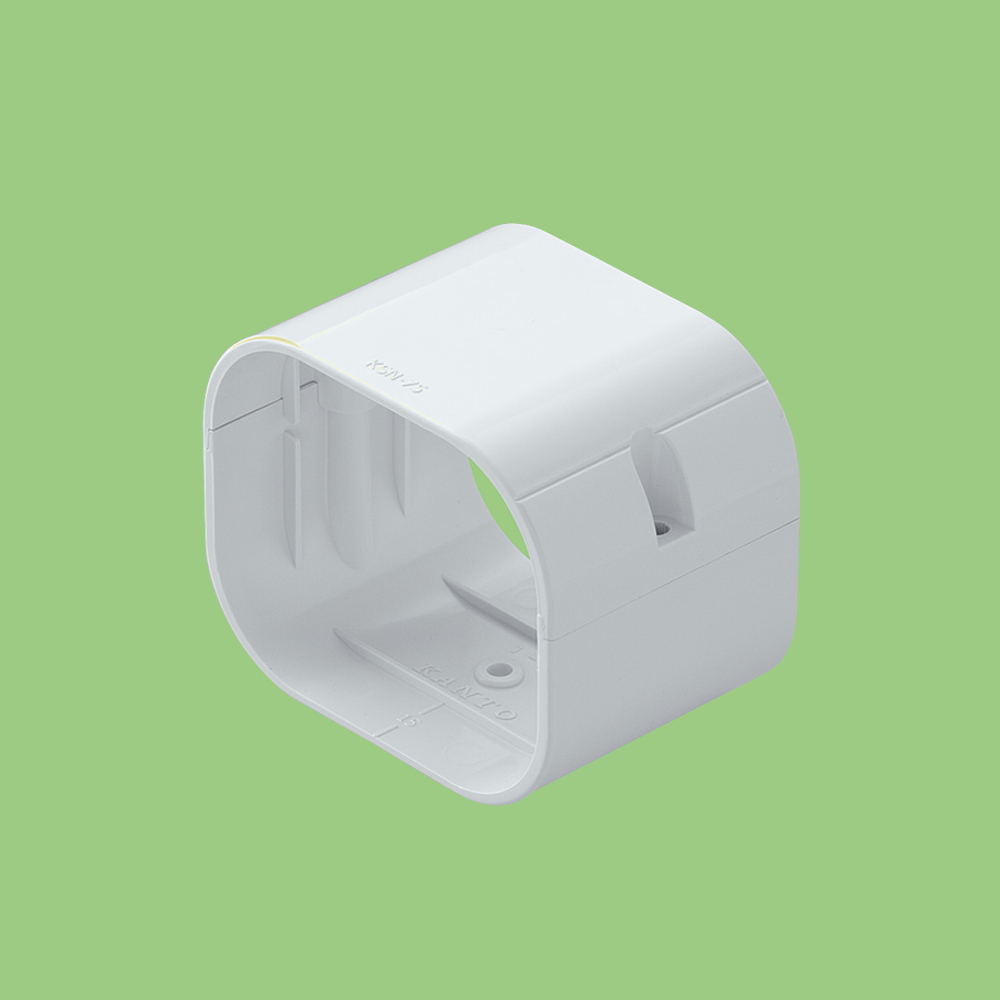

室内･屋外兼用

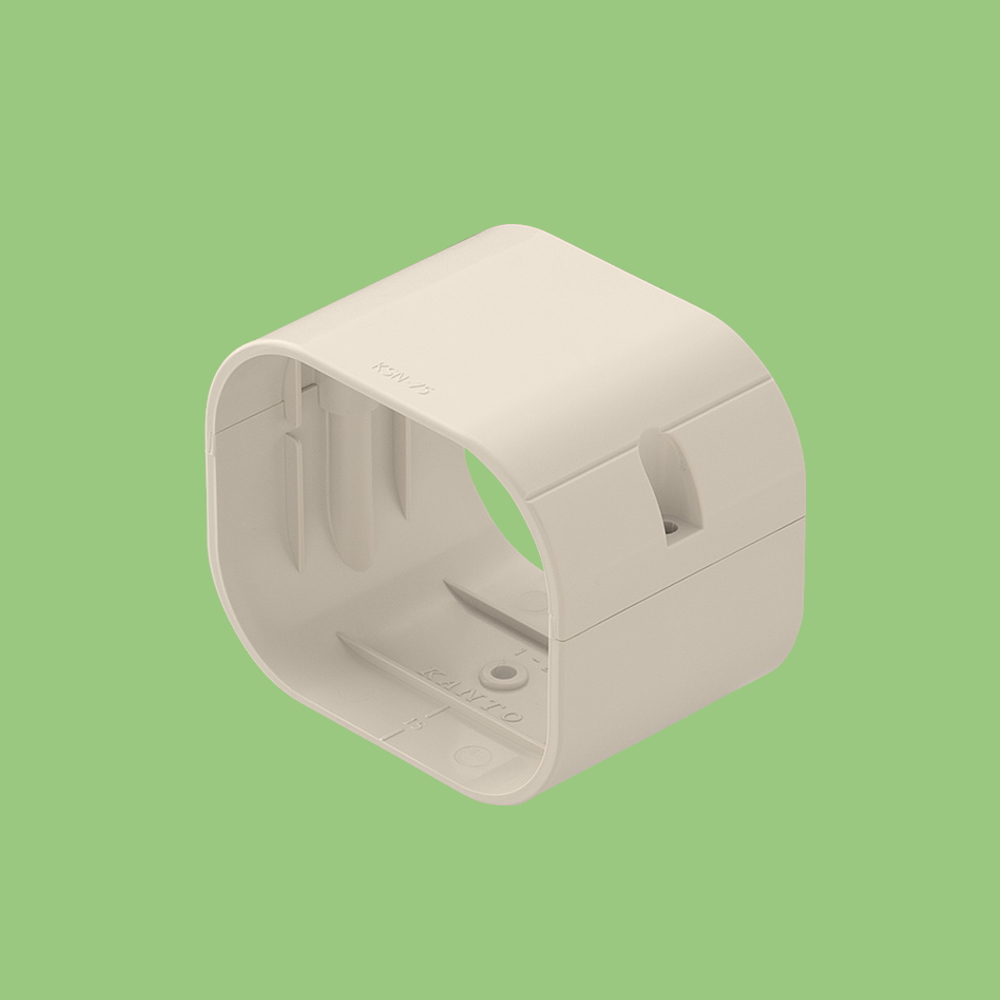

直管継手
　

KSN-75W

★室内･屋外兼用

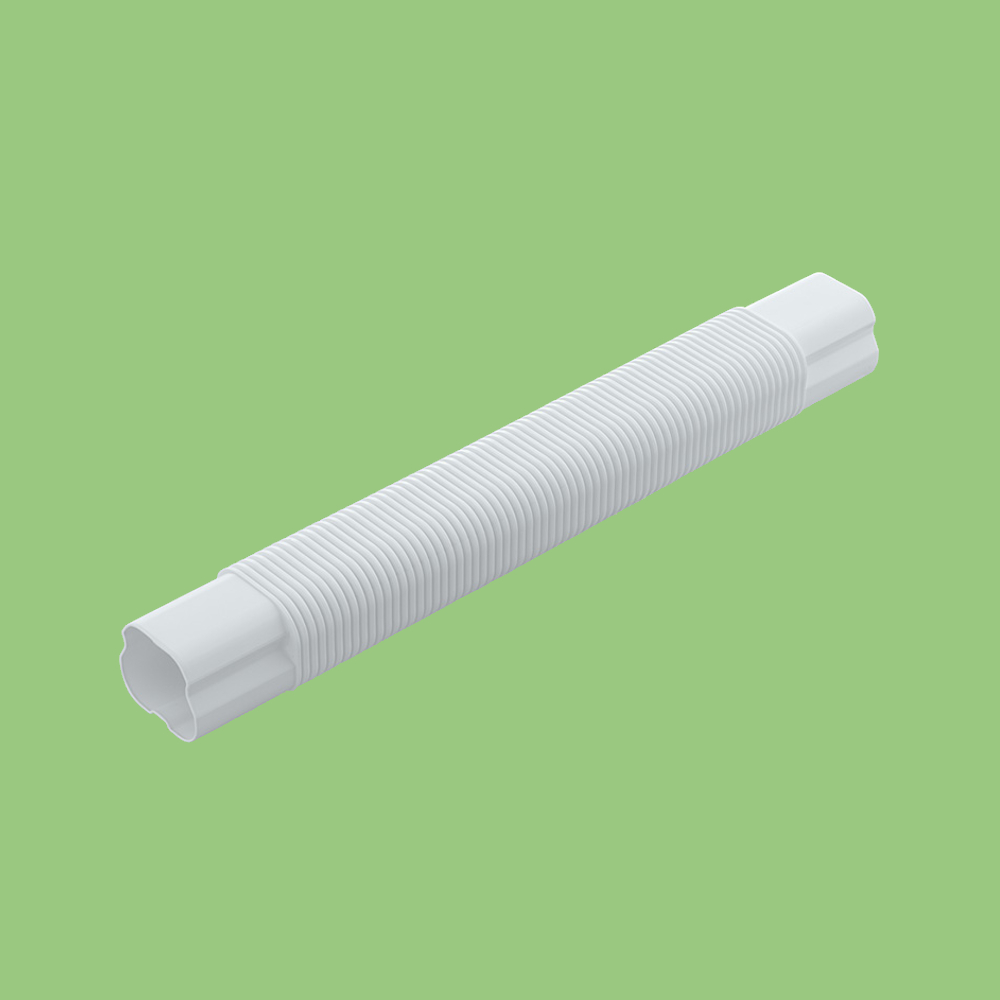

コーナージャバラ
　

KJB-7555W

KJB-75100W
★室内･屋外兼用

取出しカバー
（コーナーキャップ）

SKT-75W
★室内･屋外兼用

ウォールキャップ

SKW-75W

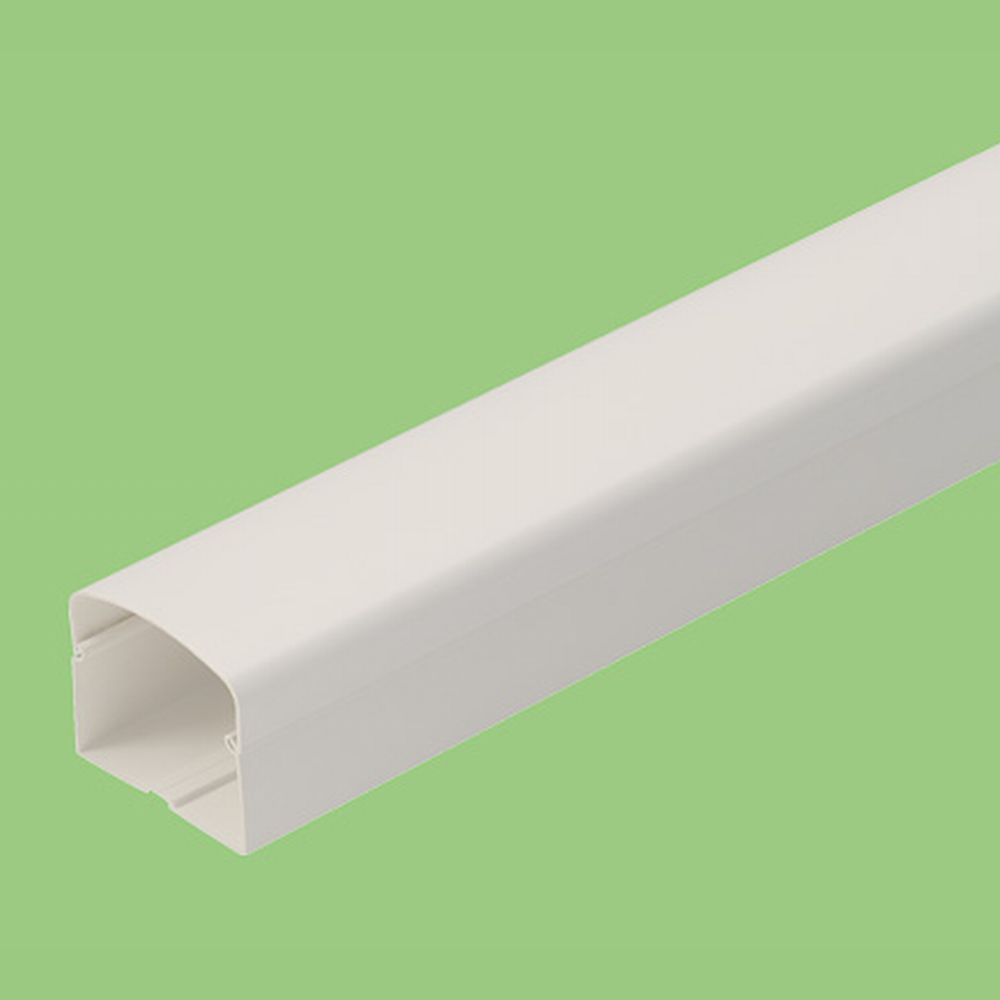

シンプルダクト SP
2M

SPD-85

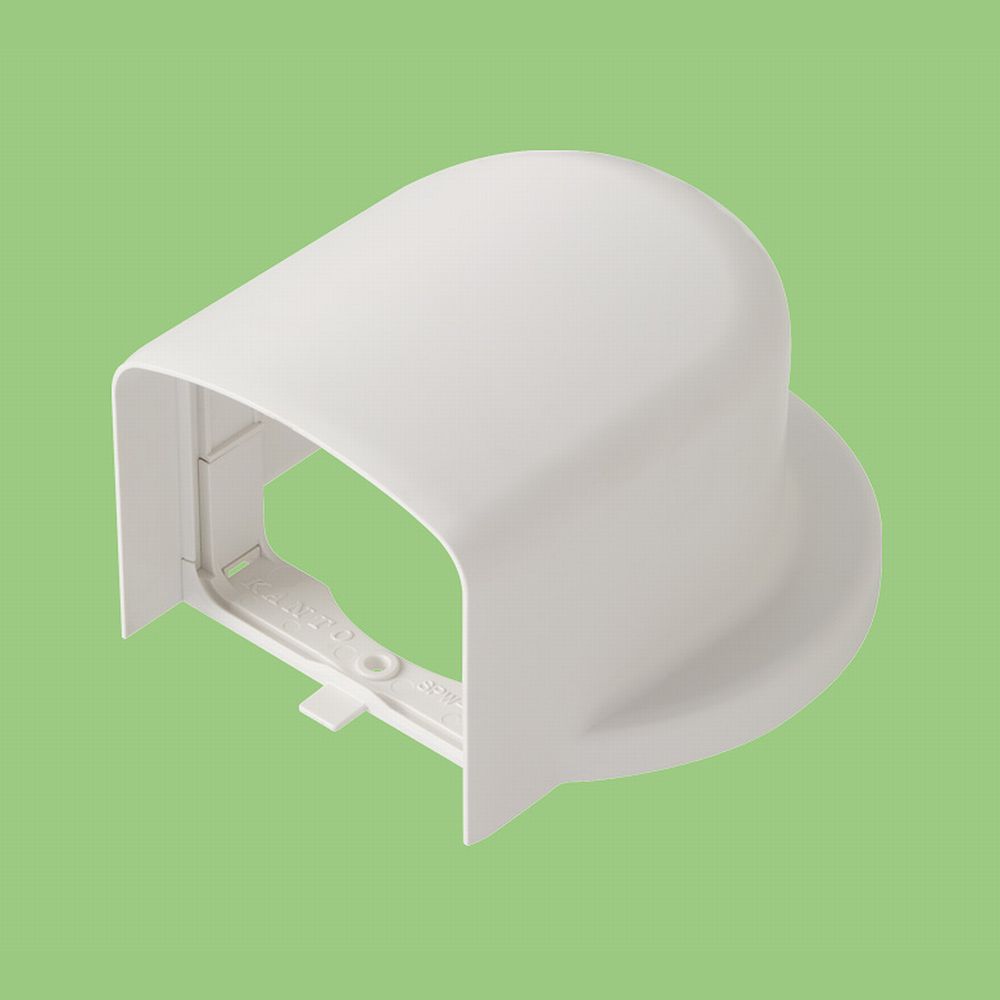

SP ウォールカバー
　

SPW-85

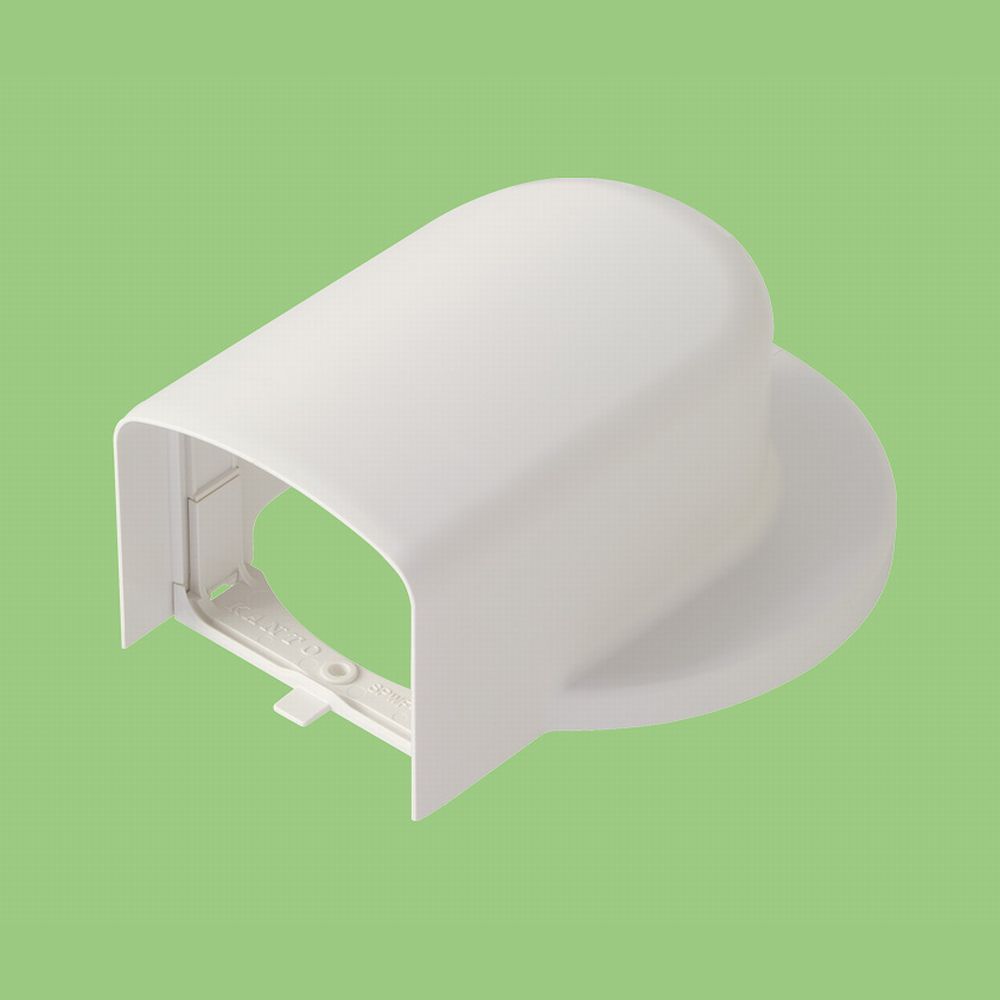

SP ウォールカバー
フランジ用

SPWF-85

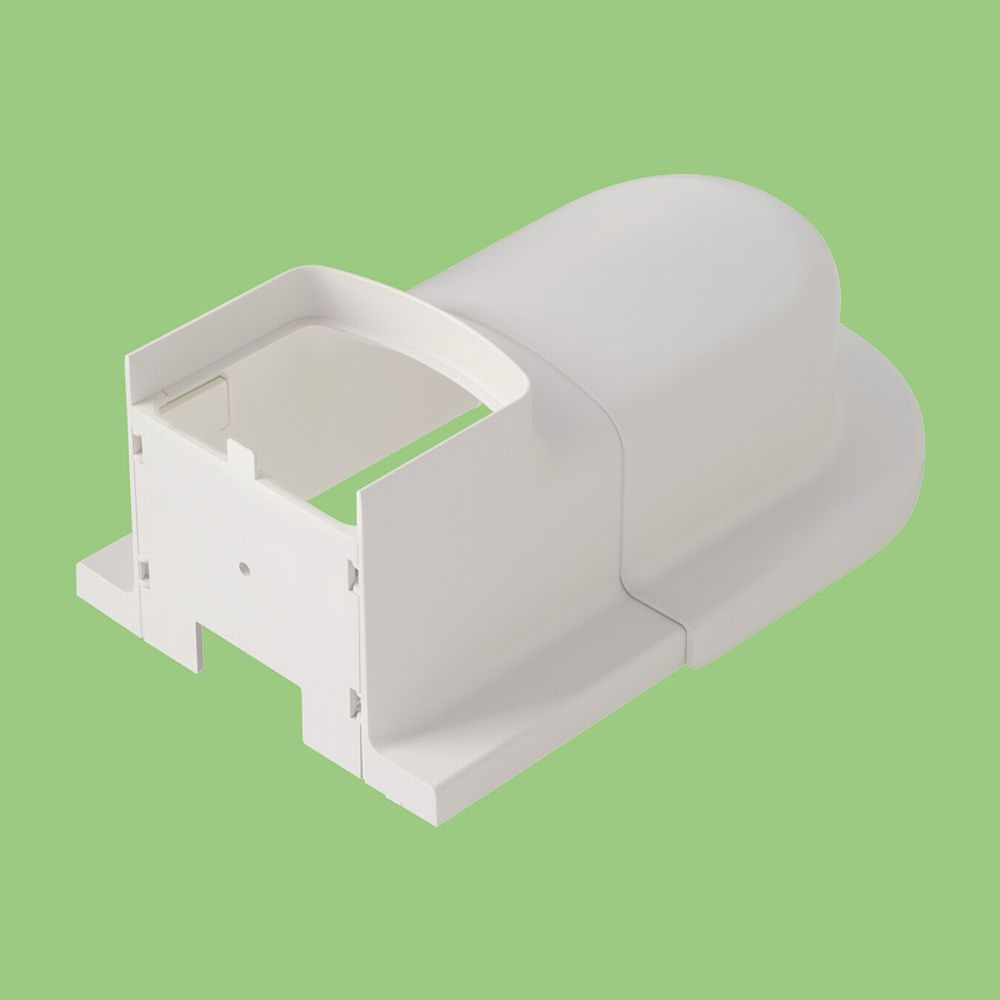

SP ウォールカバー
ロング用

SPWL-85

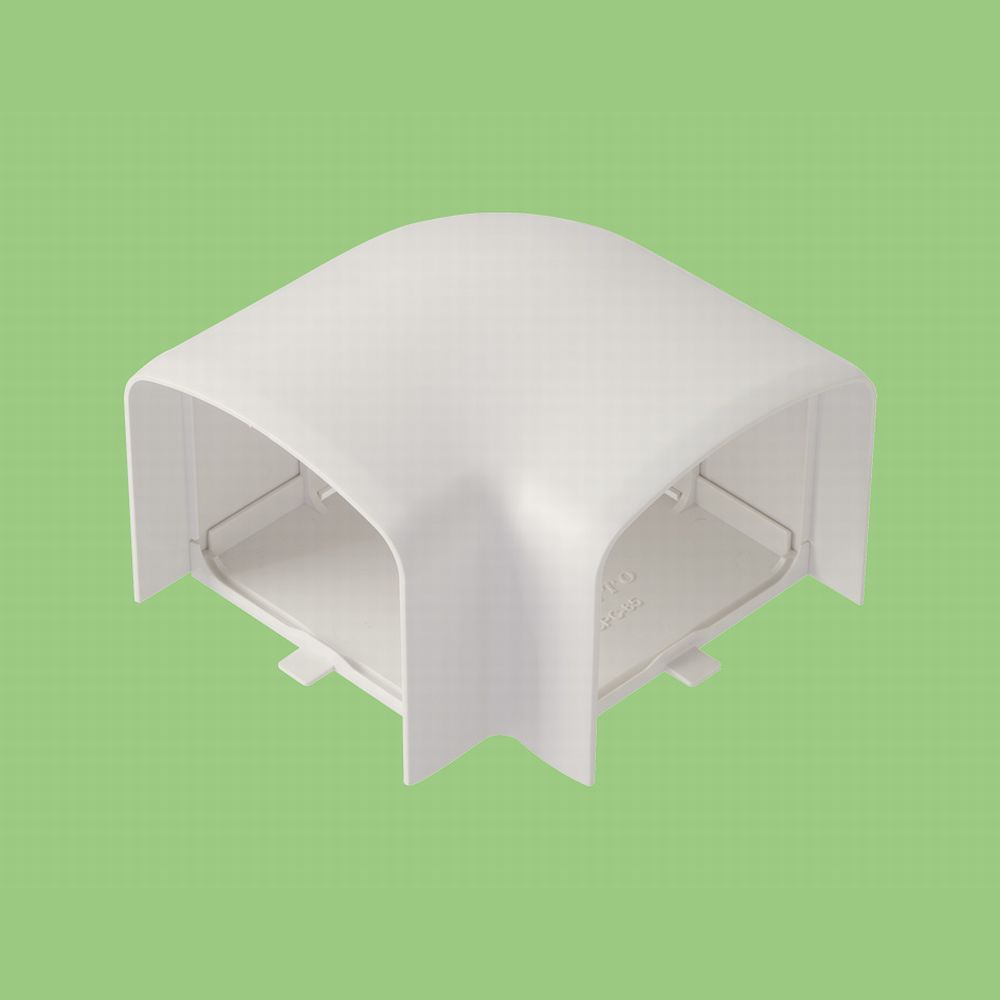

SP 平面コーナー
　

SPC-85

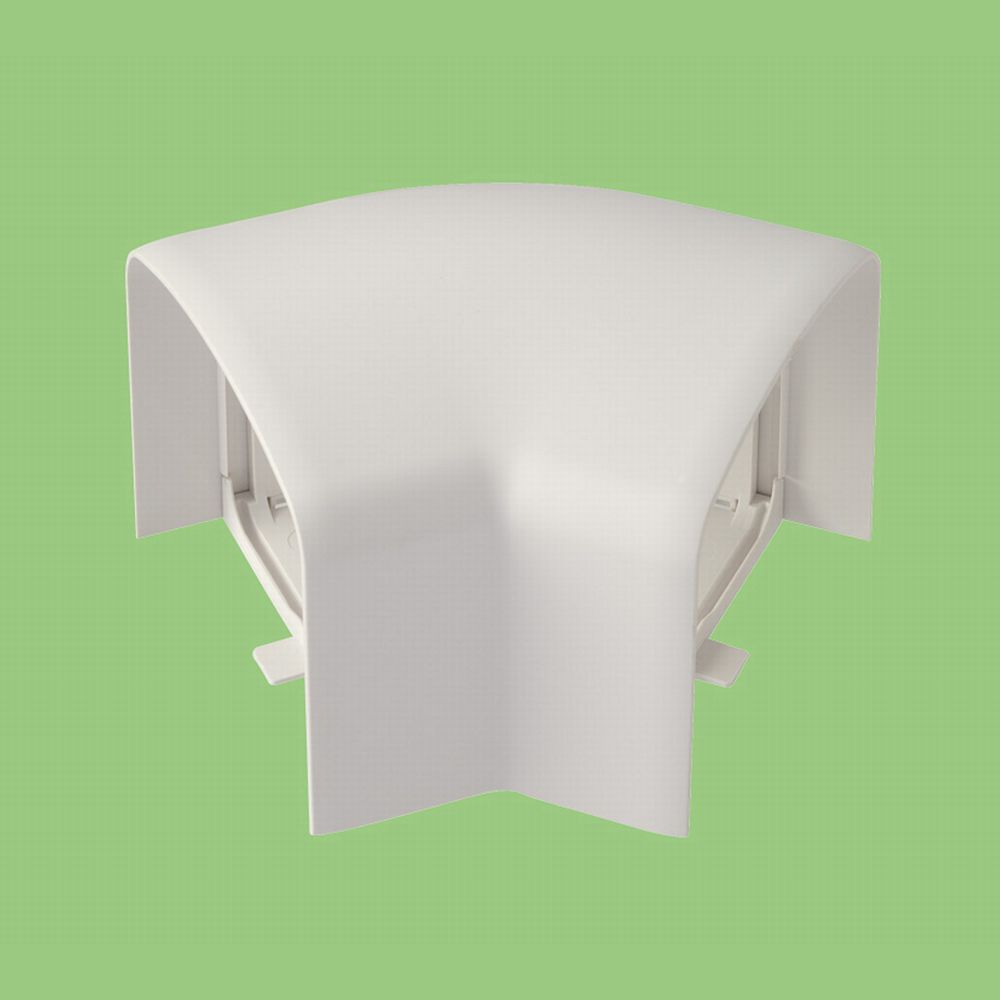

SP 45°コーナー
　

SPC45-85

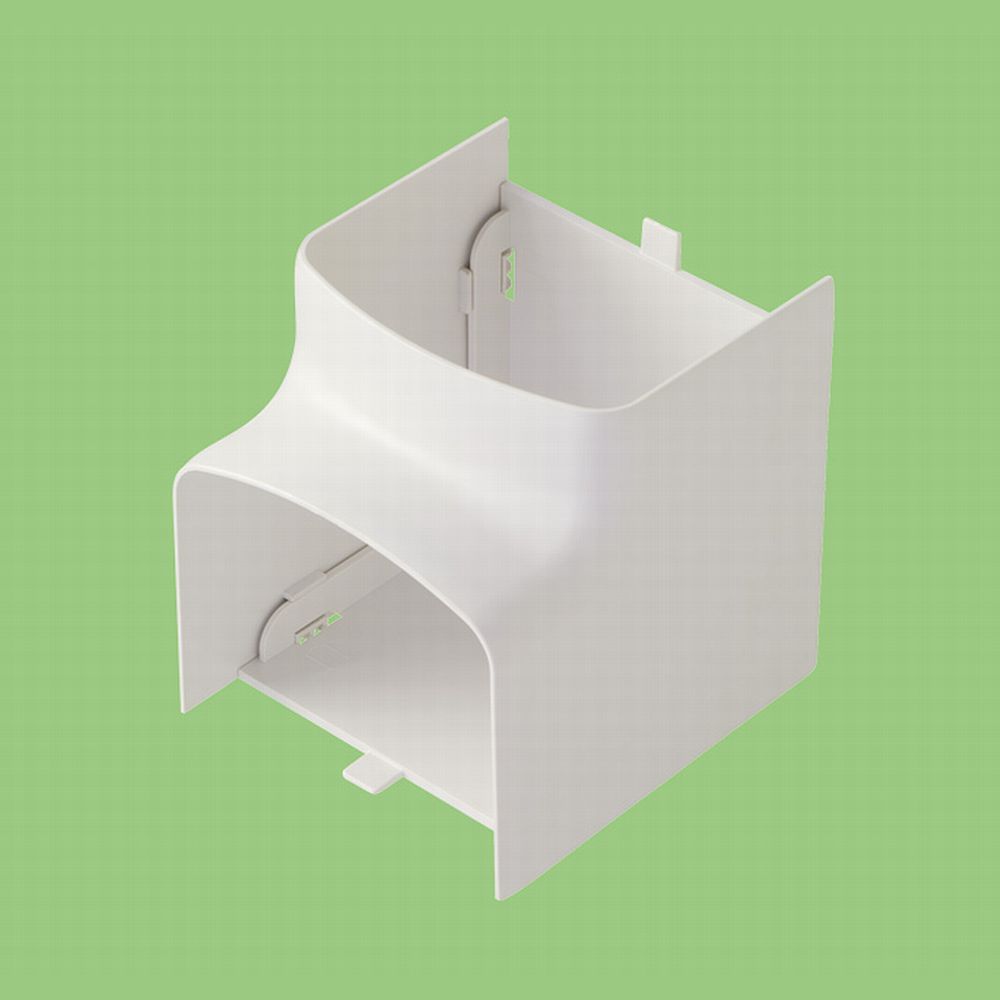

SP インコーナー
(入ずみ）

SPCI-85

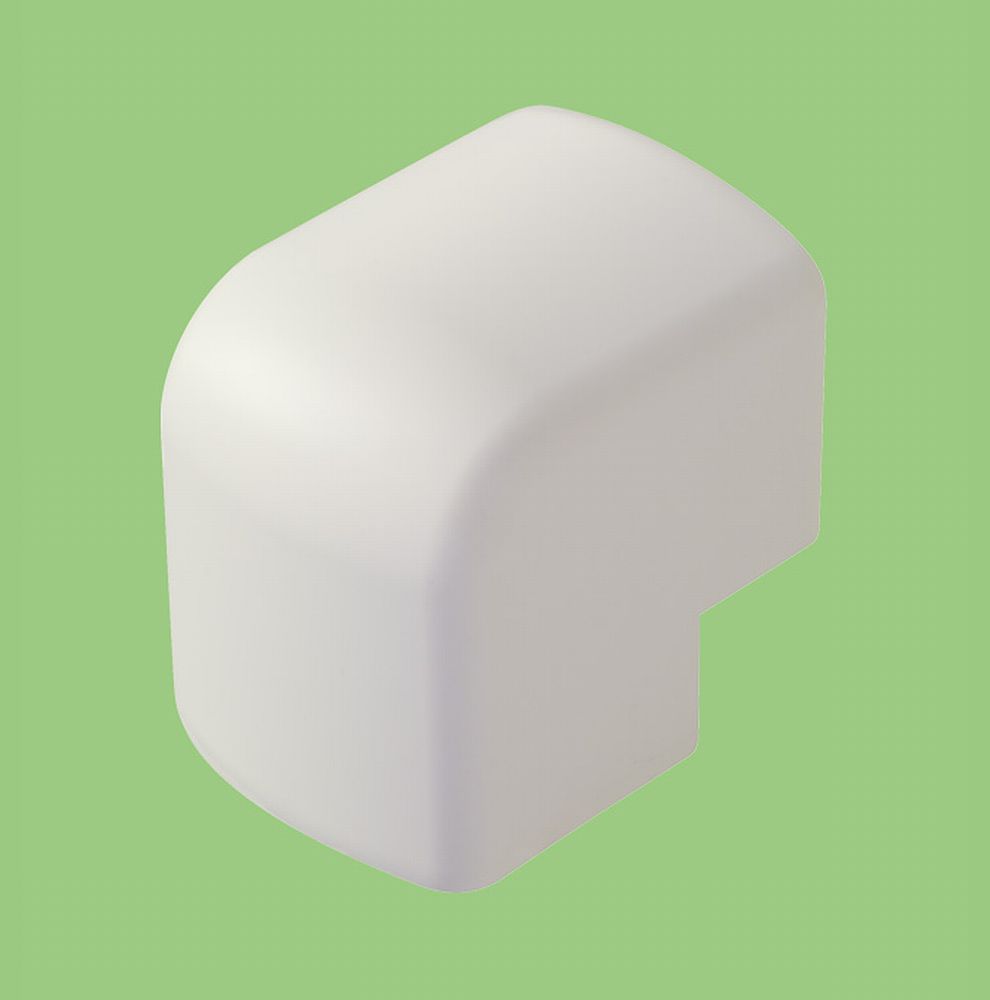

SP アウトコーナー
(出ずみ）

SPCO-85

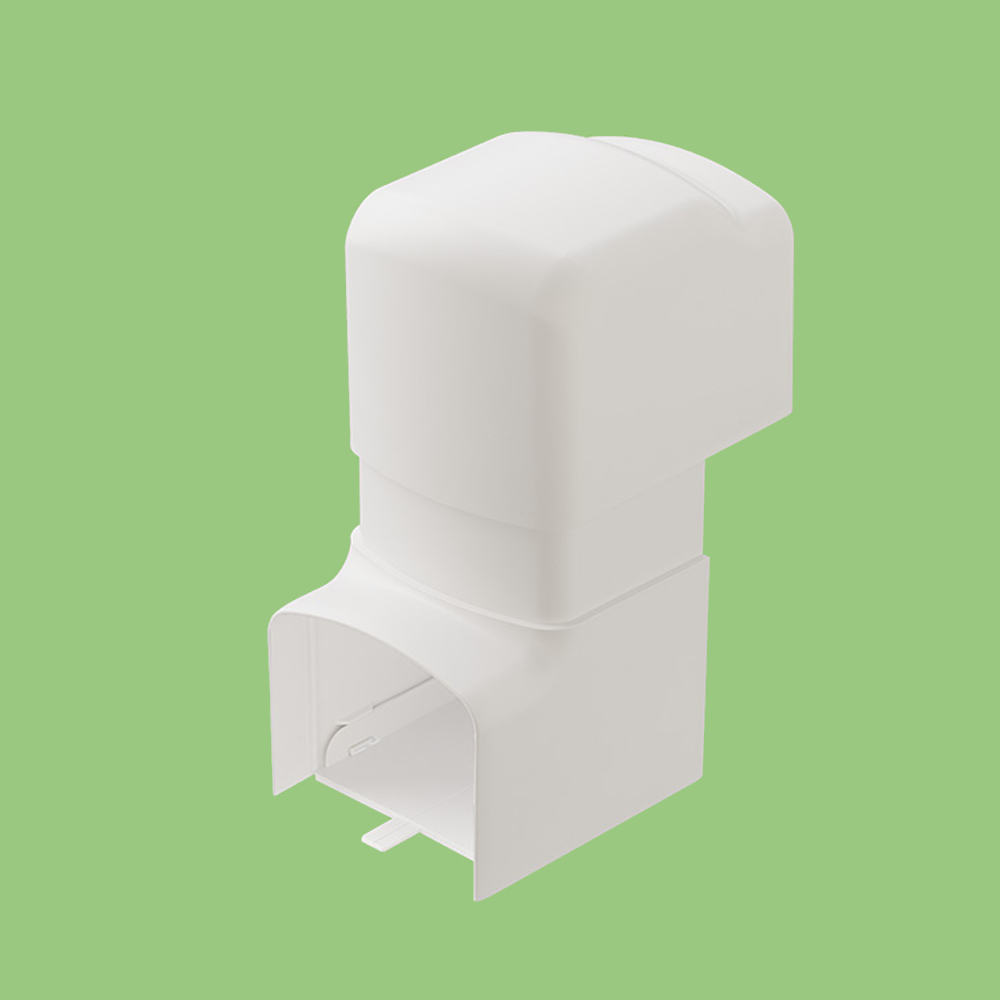

SP スライドコーナー
　

SPCS-85

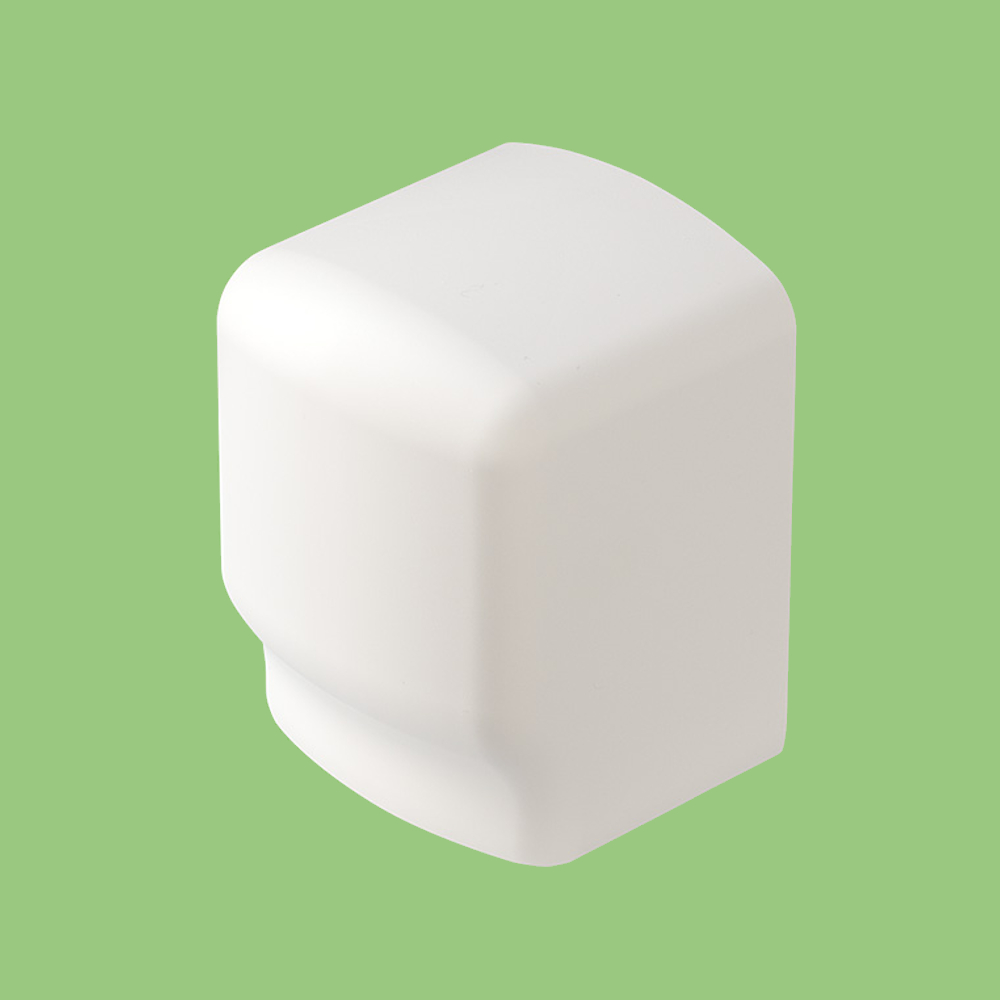

SP マルチアウトコーナー
　

SPCM-85

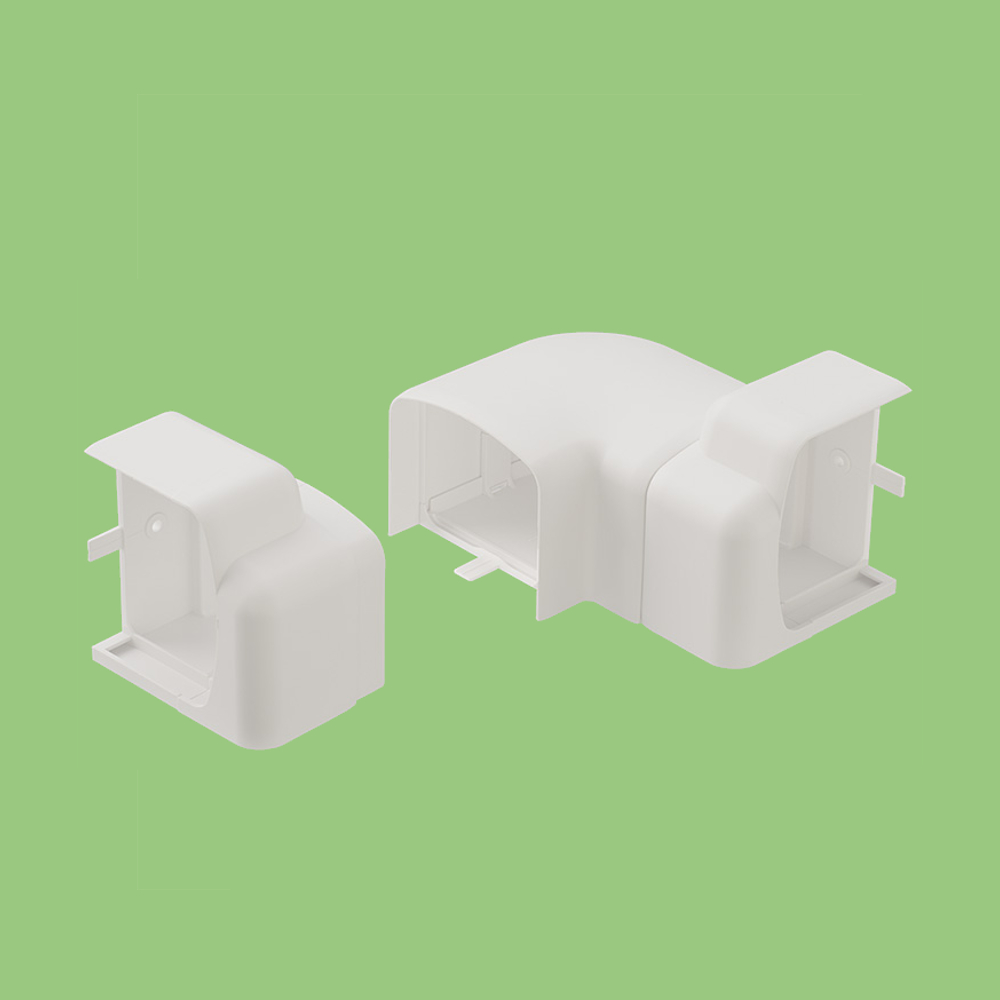

SP ひねりコーナー
　

SPCH-85N

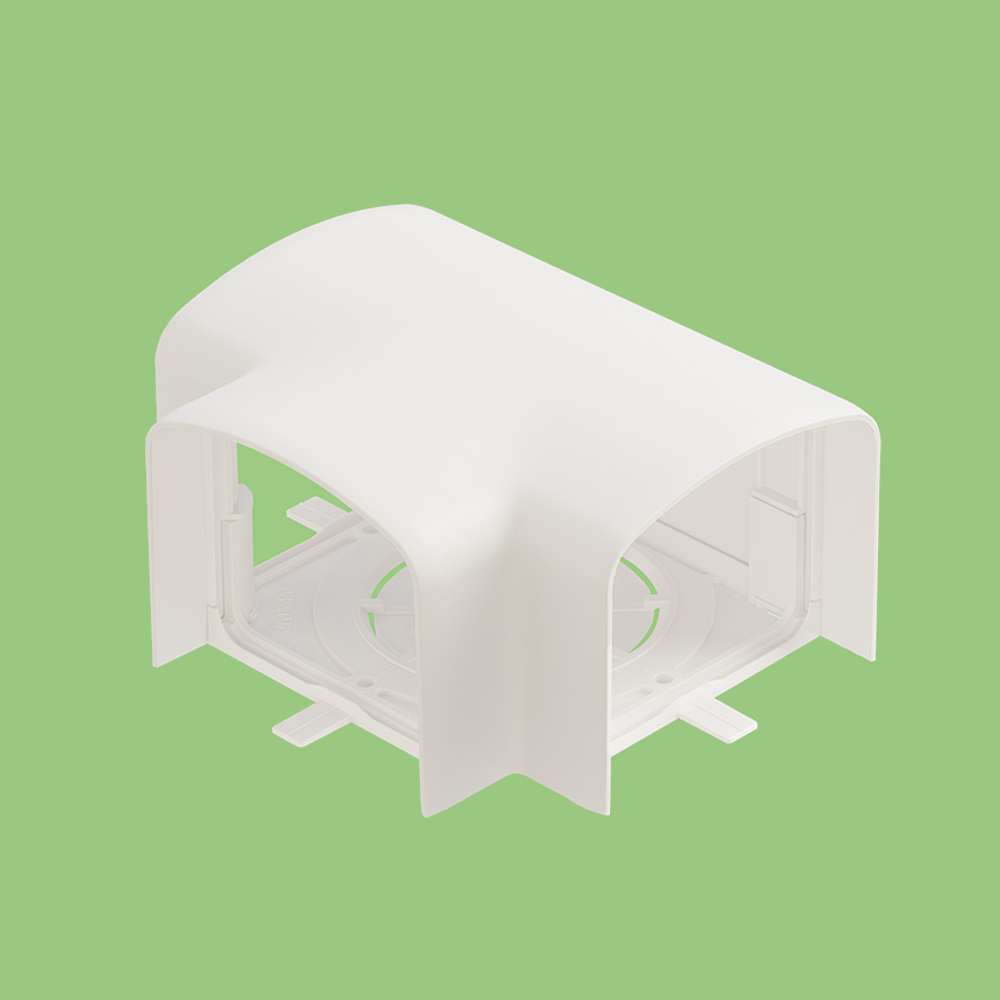

SP T型継手
　

SPTZ-85

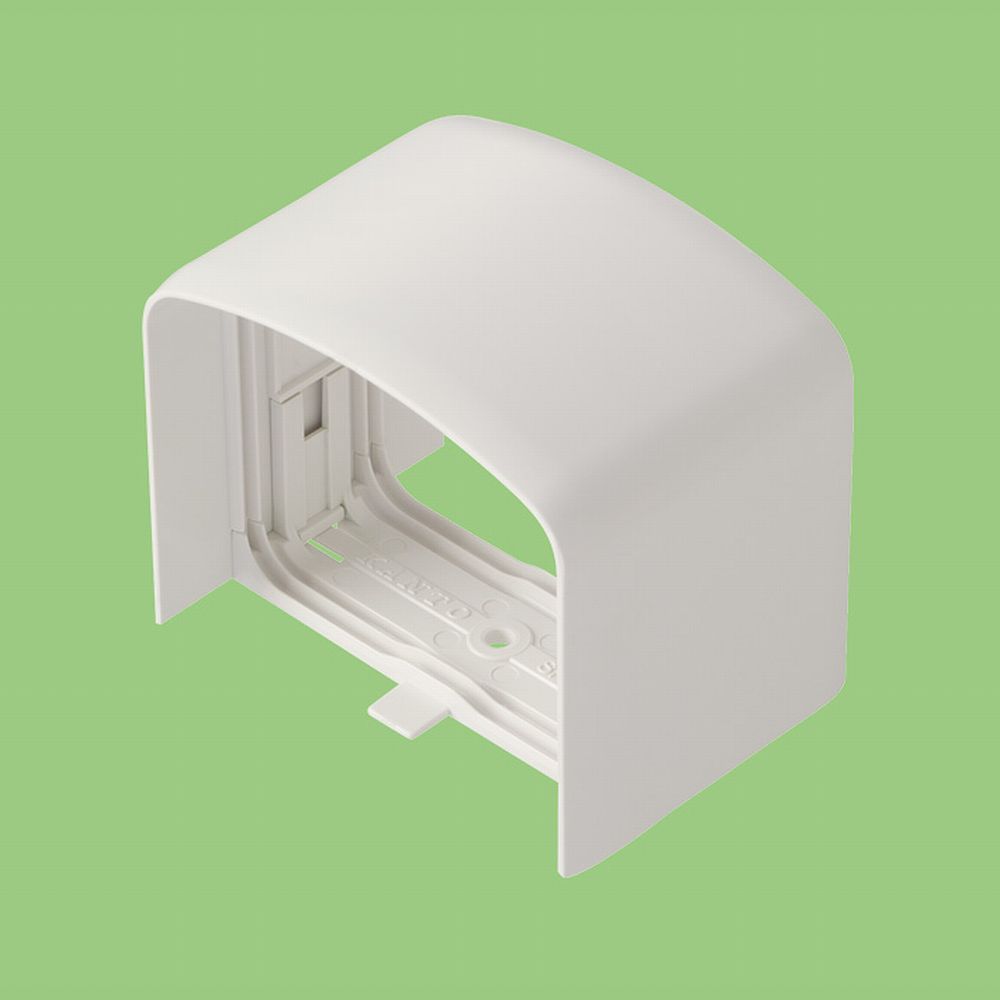

SP ソケット
　

SPS-85

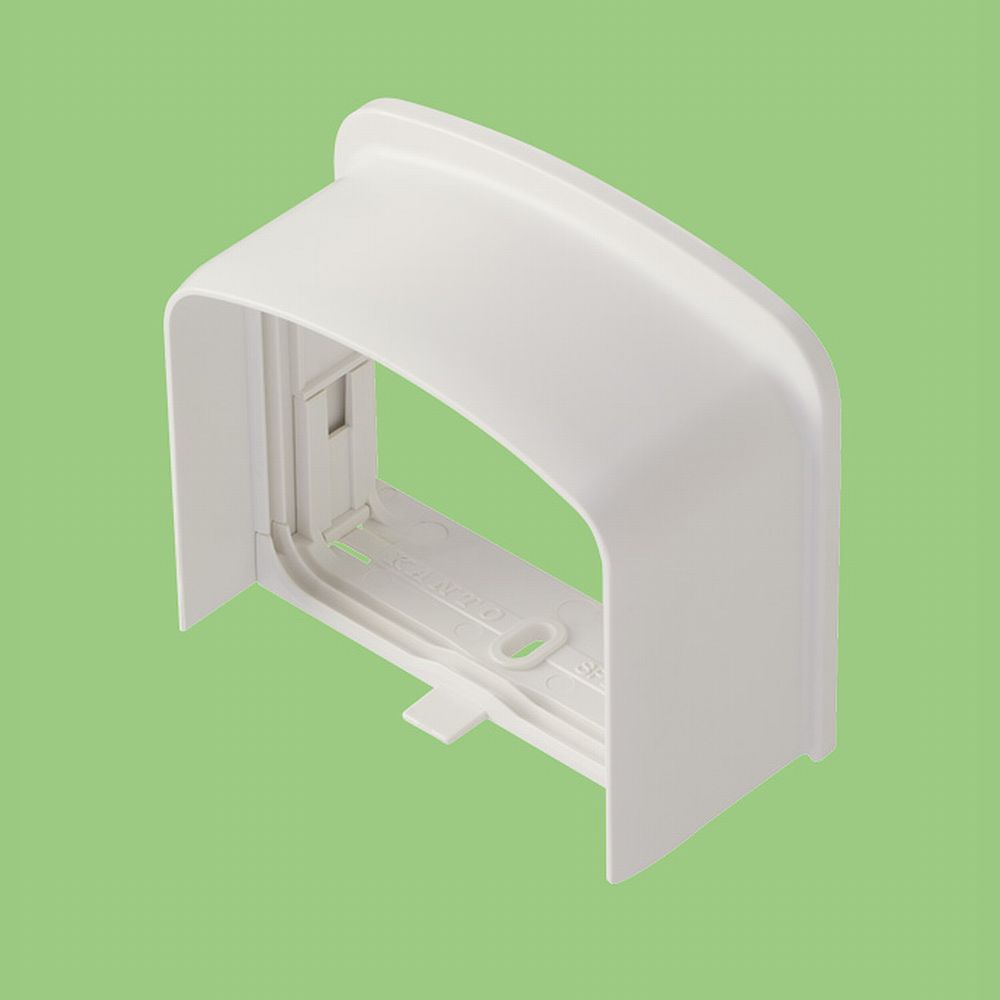

SP エンドカバー
一般タイプ

SPEN-85

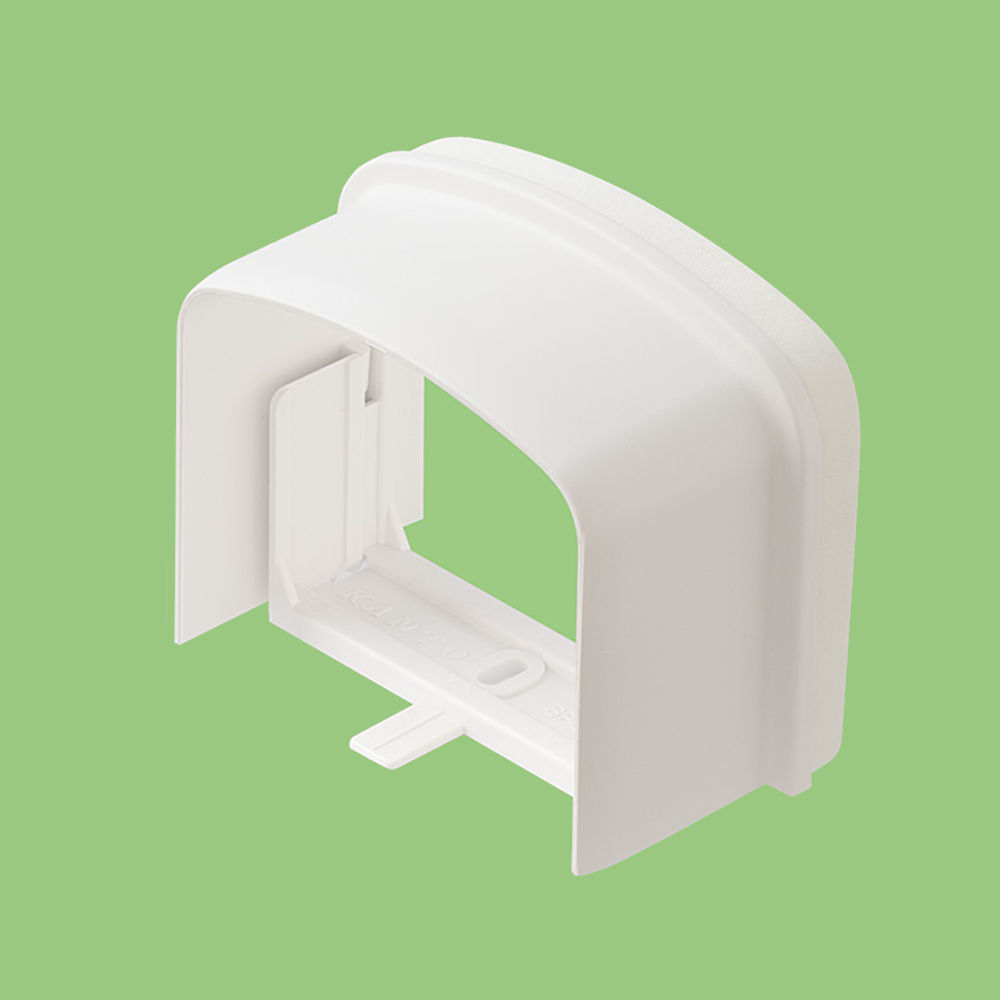

SP エンドカバー
フィットタイプ

SPEF-85

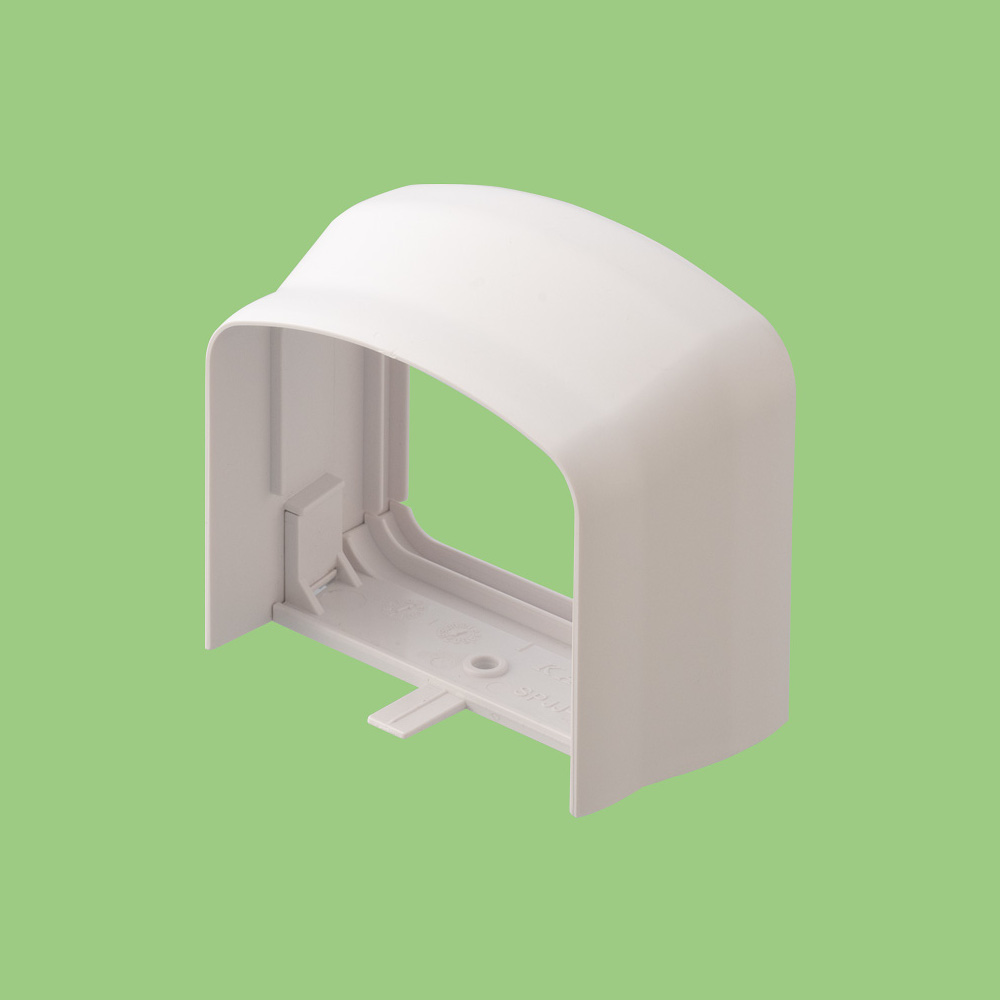

SP ジャバラジョイント

SPJJ-85

※SPJJ-85はSPJN-85専用です。
SPJB-85には使用できません。

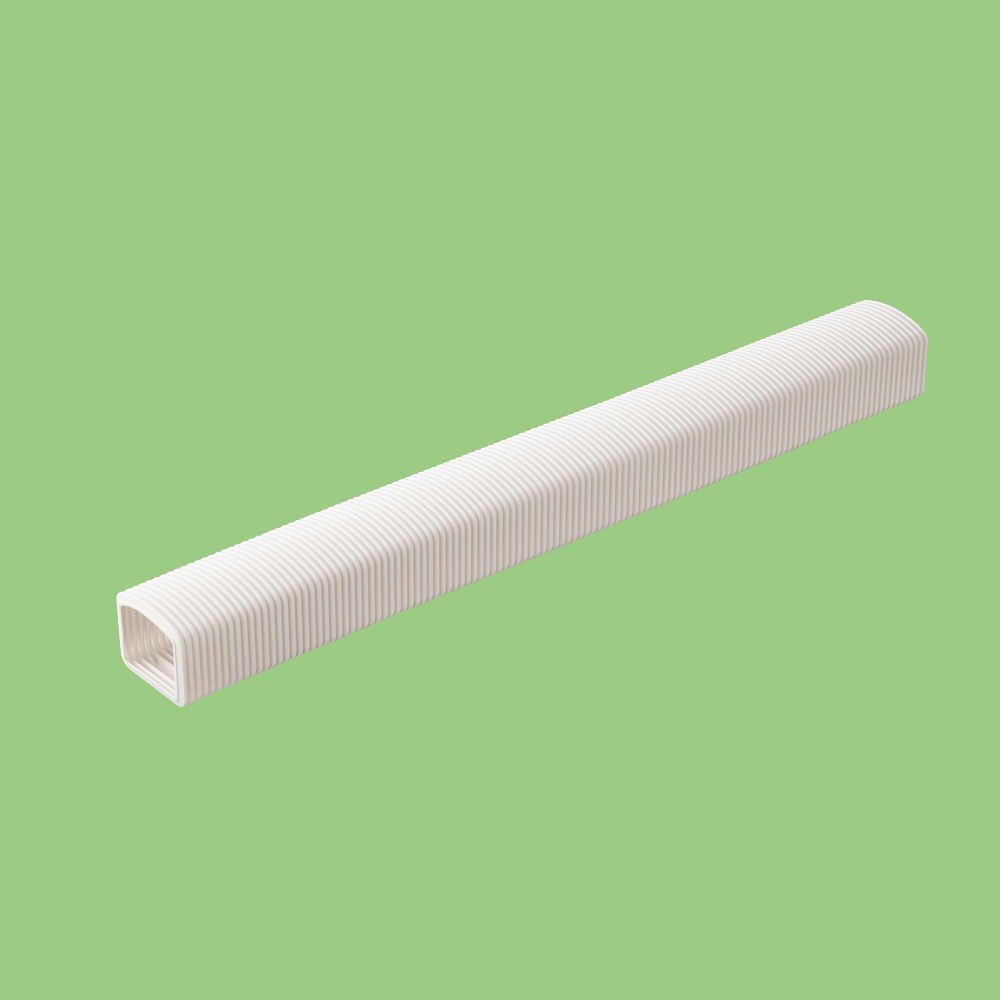

SP ジャバラダクト
［新型］

SPJN-85

※SPJJ-85と合わせてご使用ください。

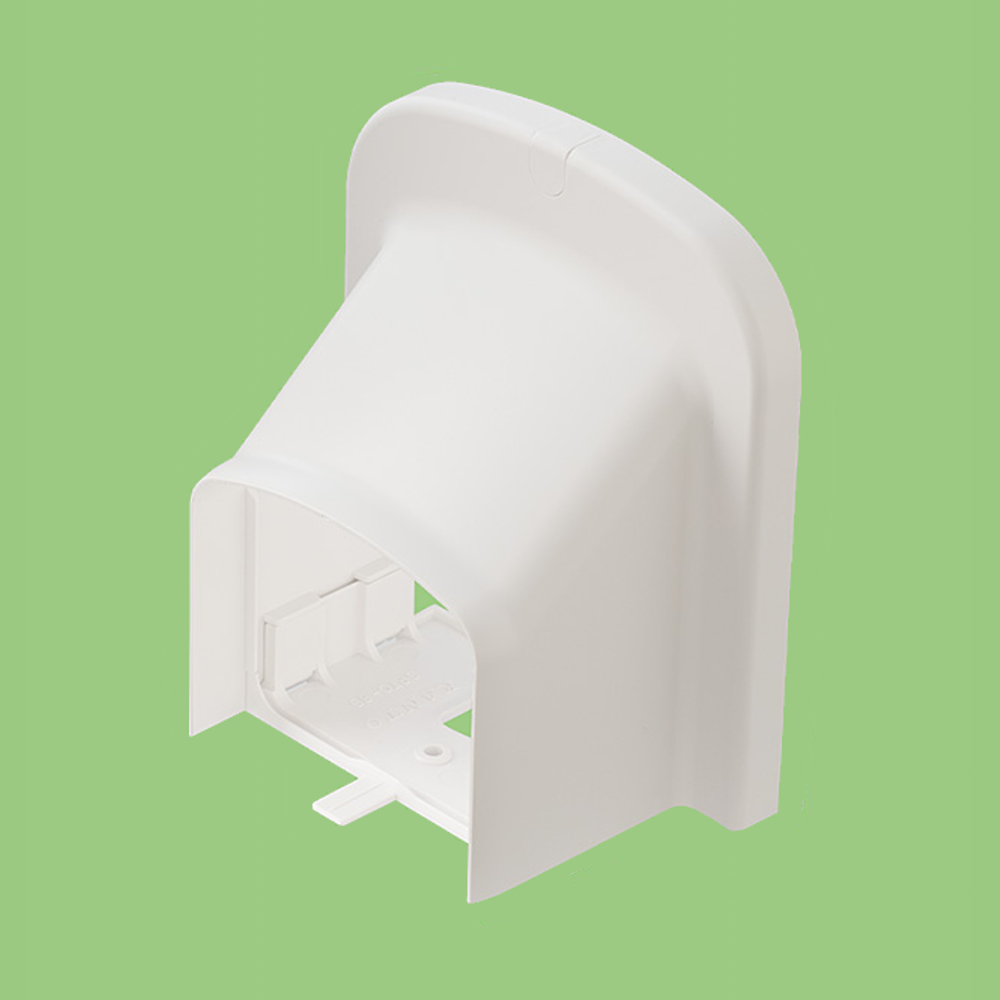

SP 取出しカバー

SPTC-85

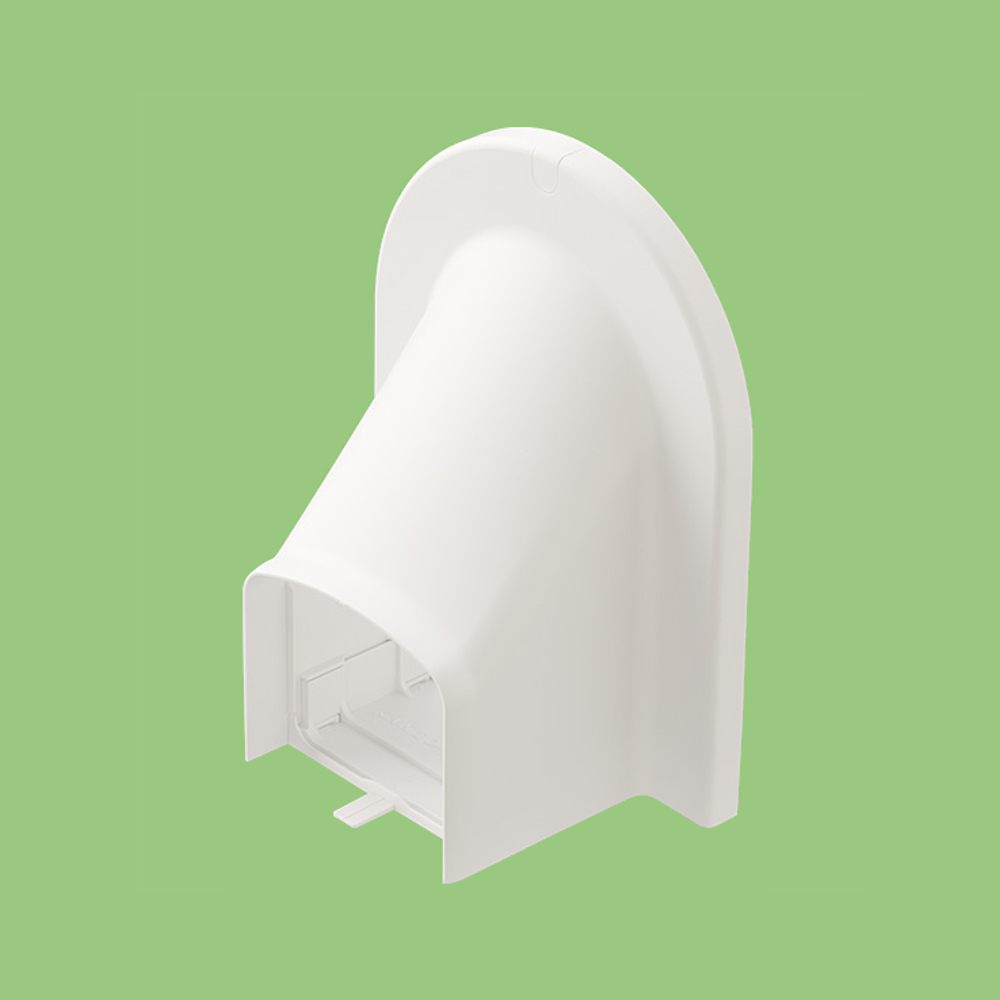

SP ウォールカバー
（壁ぎわ用）

SPWK-85

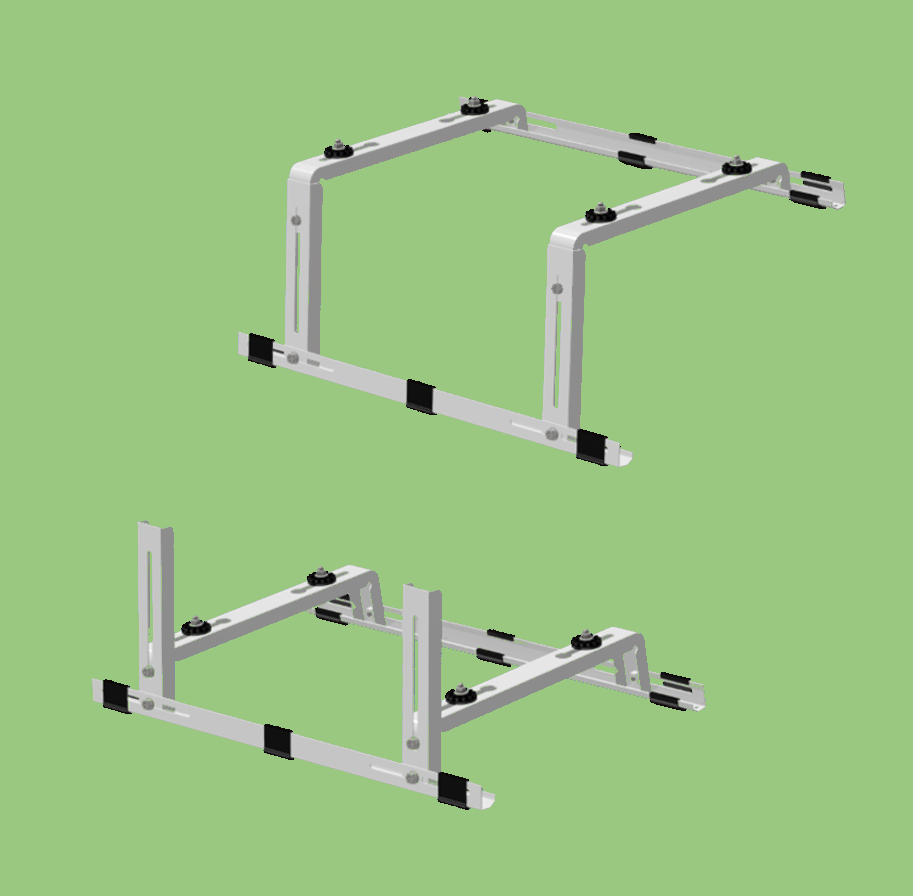

屋根置台

SY‐M

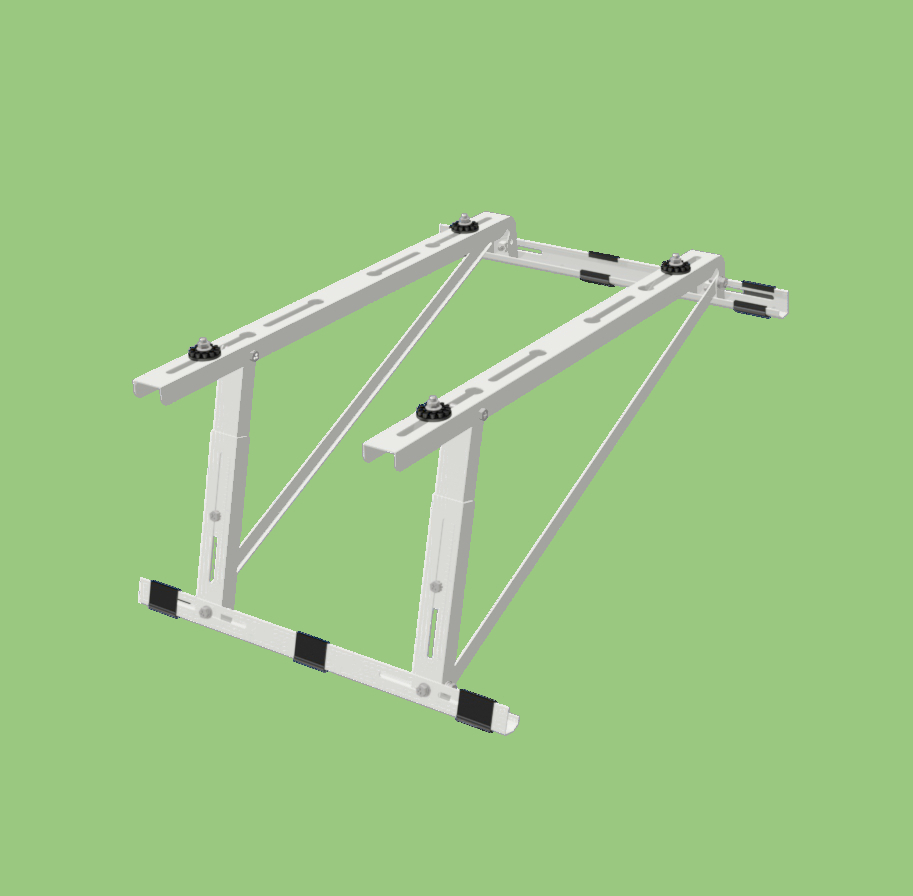

屋根置台（縦置用）

SYL‐M

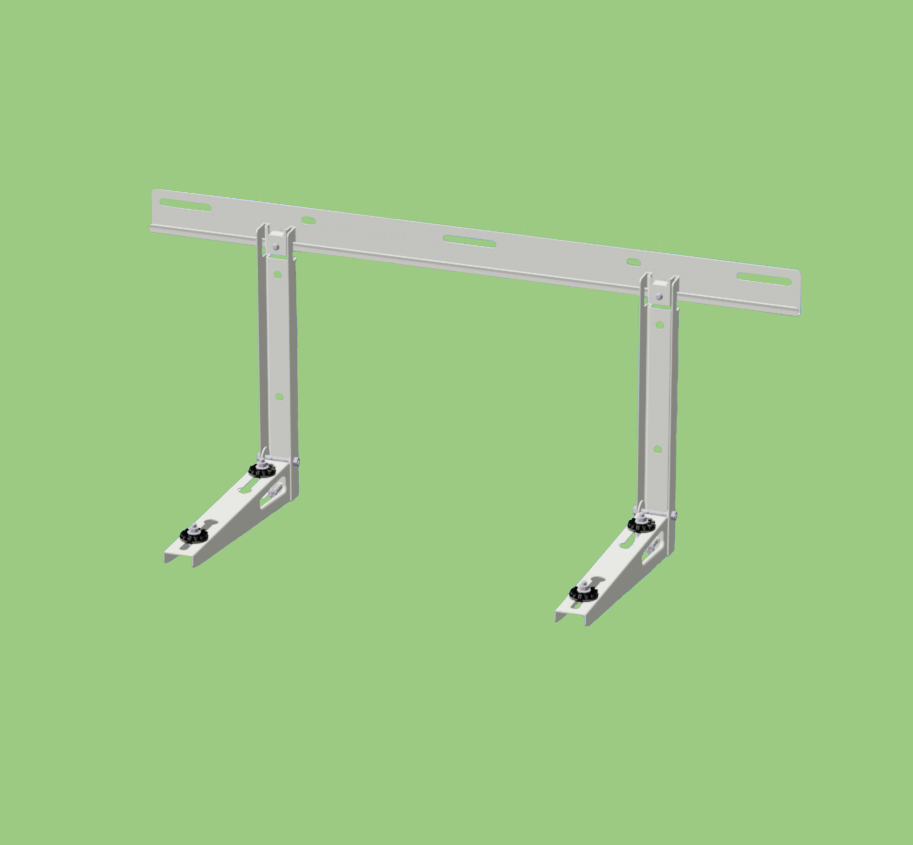

壁置台

SK-M

SK7-M

SK-L

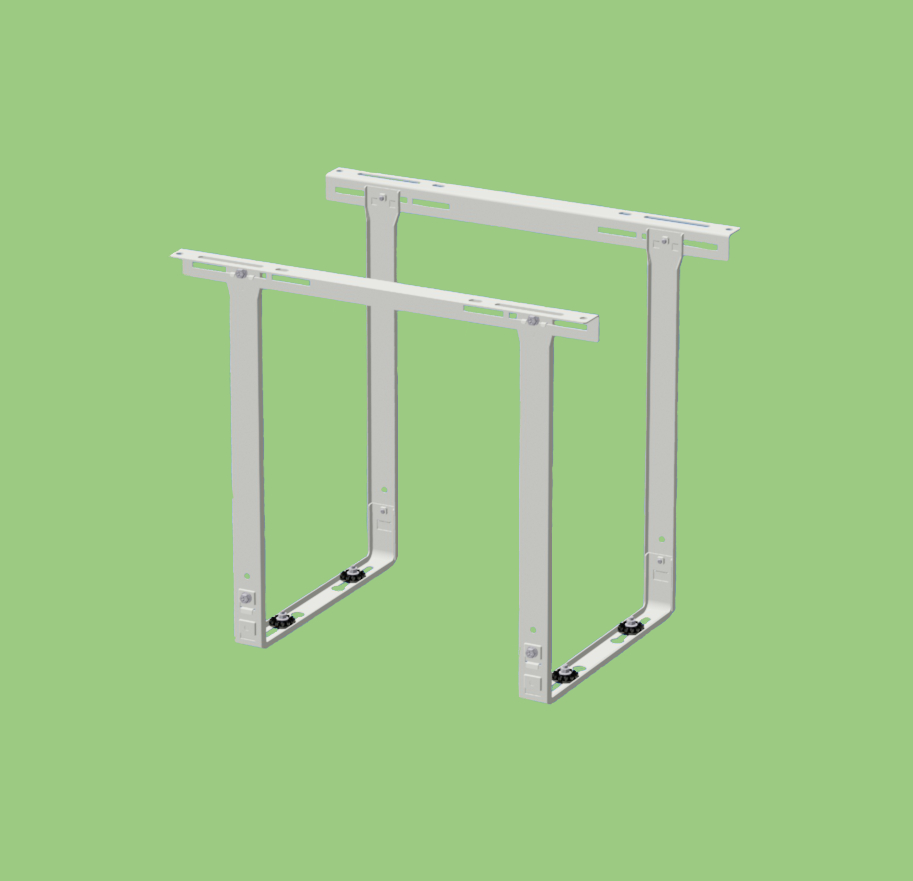

天井吊金具

ST-M

ST-L

ST-X

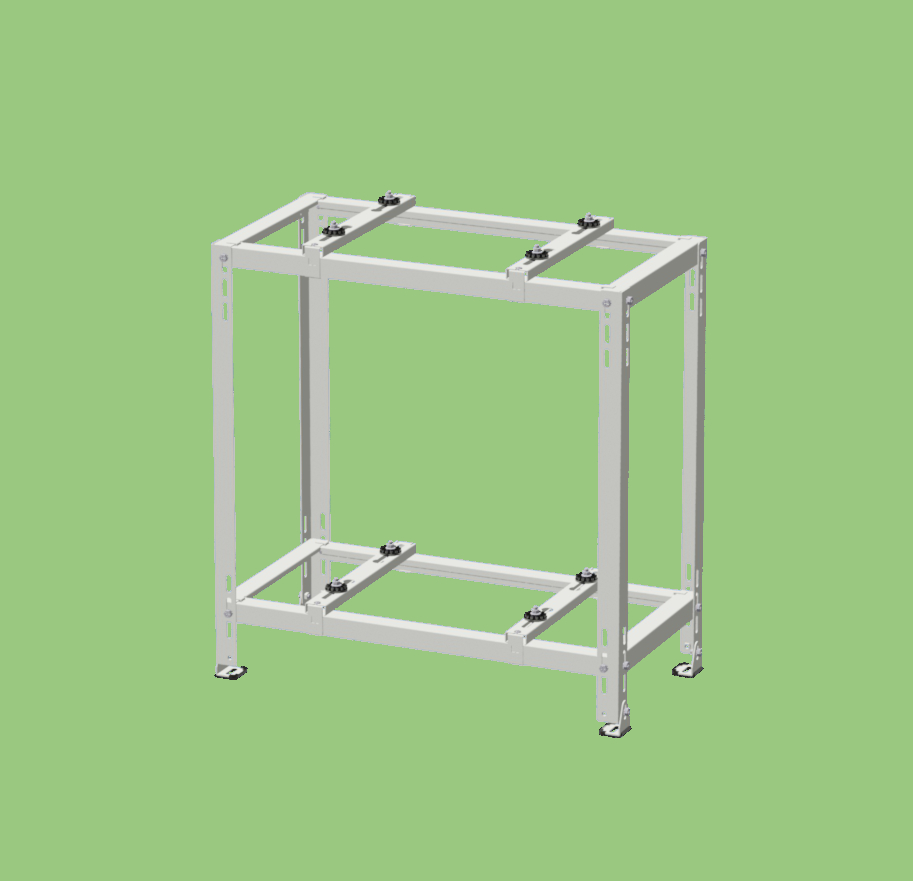

二段置台

SN-M

SN-L

SN-X

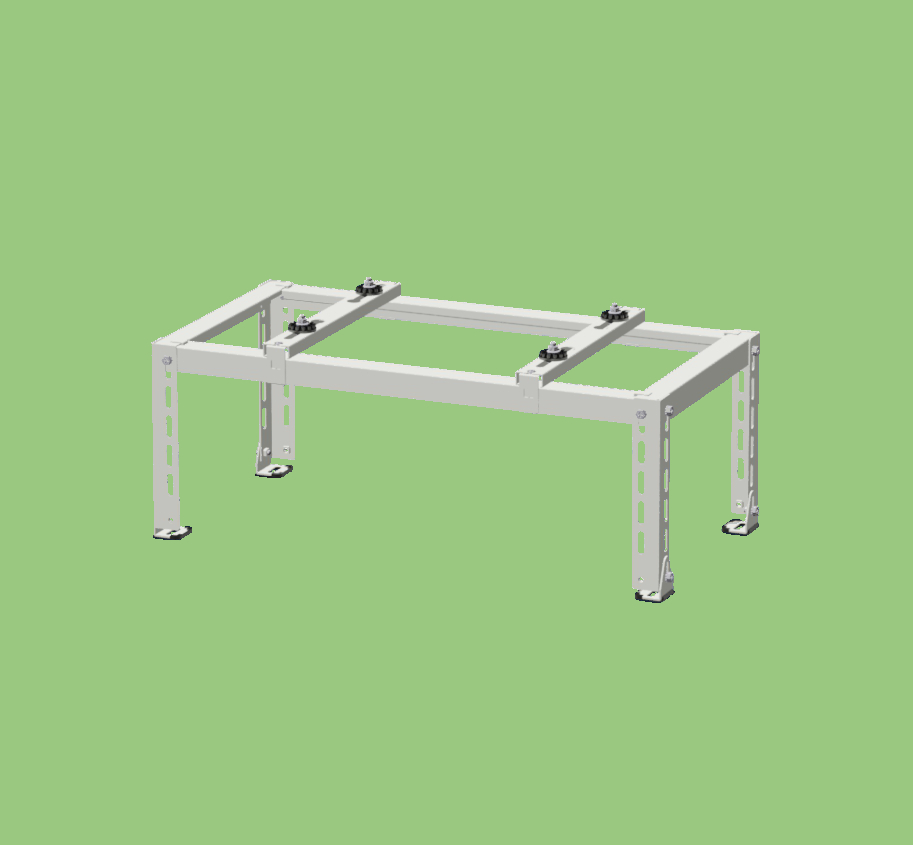

平地置台
　

SH-M

SH-L

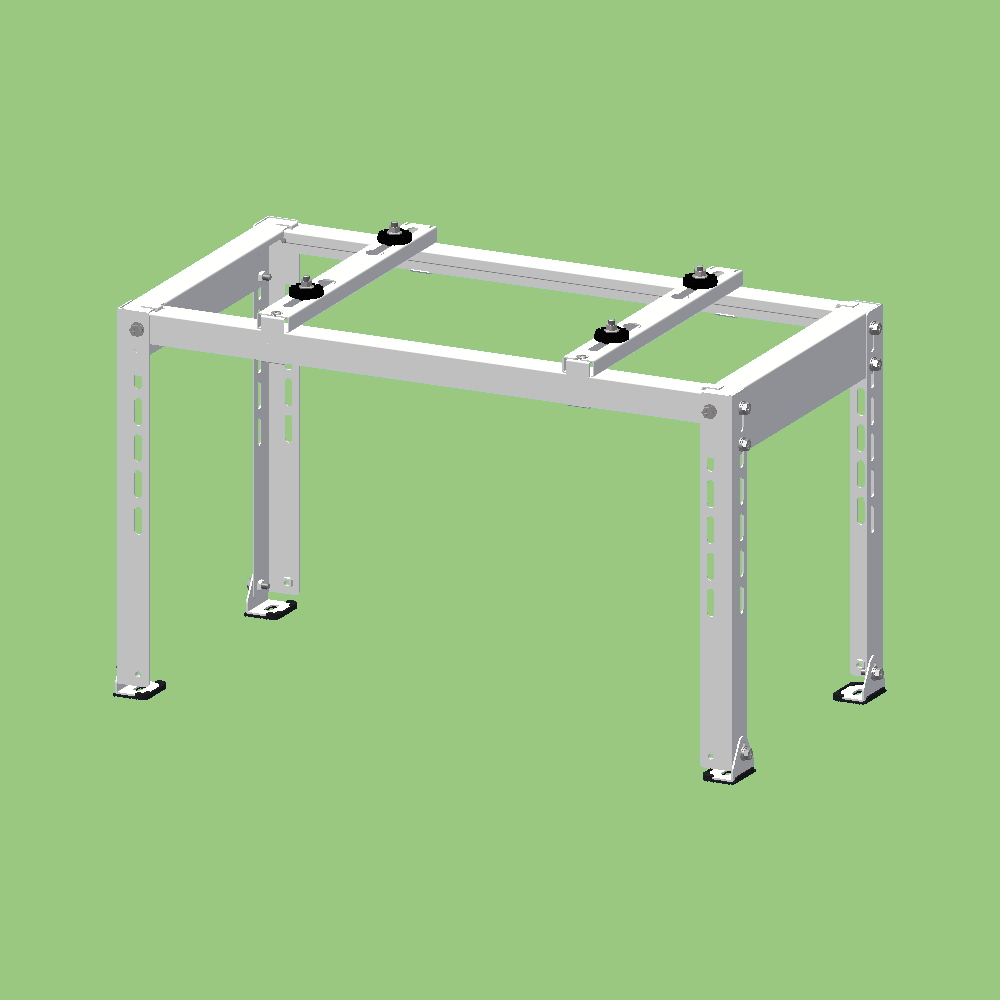

高置台
　

SHTO-M

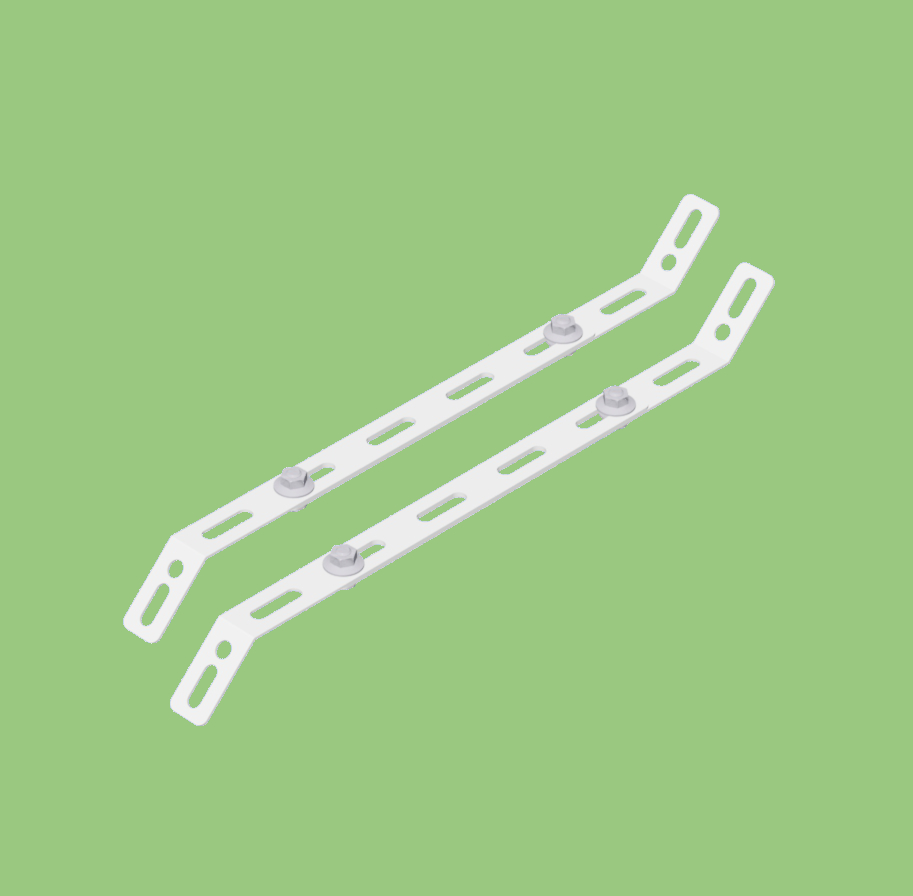

揺れ止め金具
(天吊用)

ST-YDB

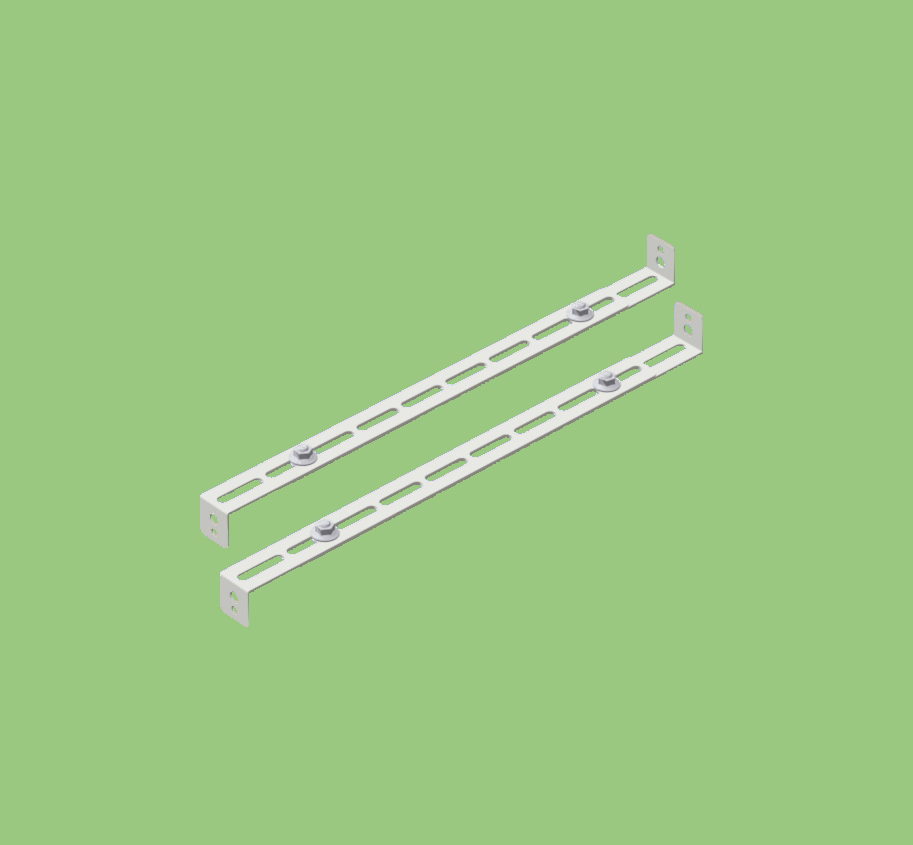

転倒防止金具
　

SN-TB

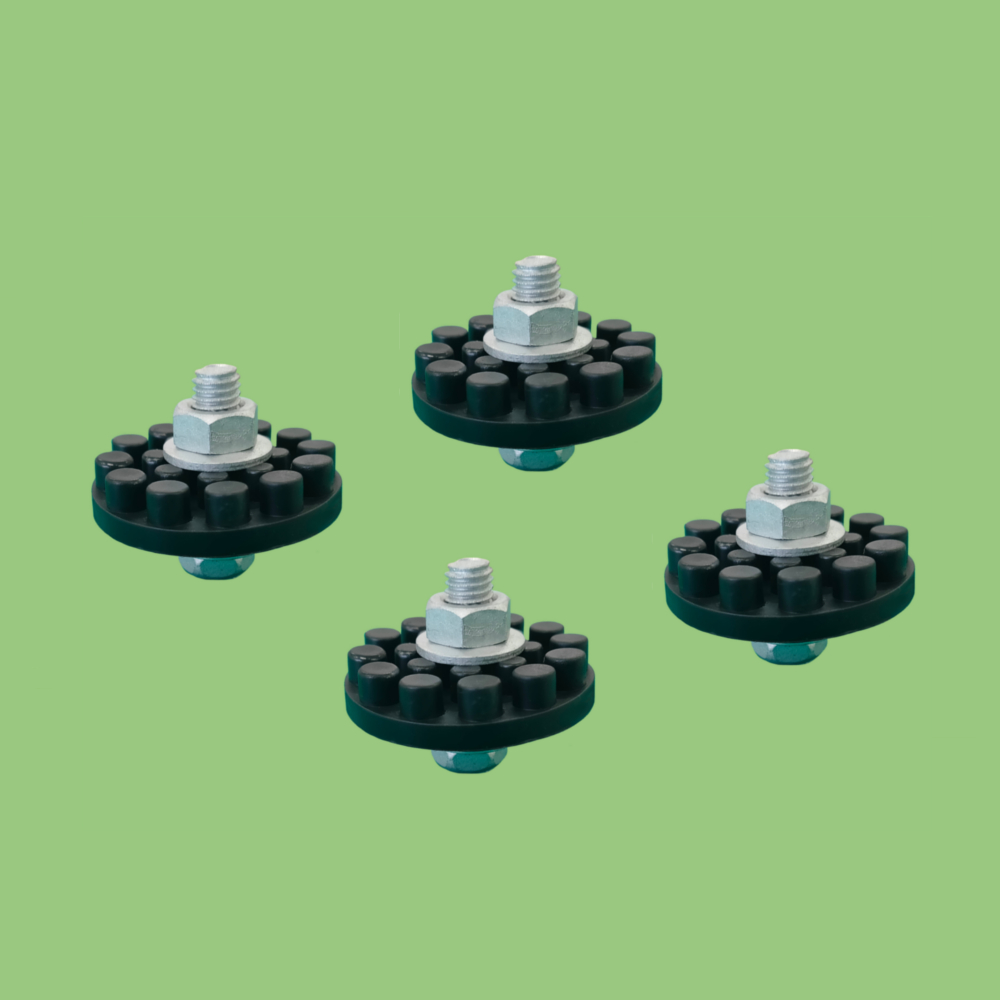

据付架台用
固定ボルトセット

S-KBS

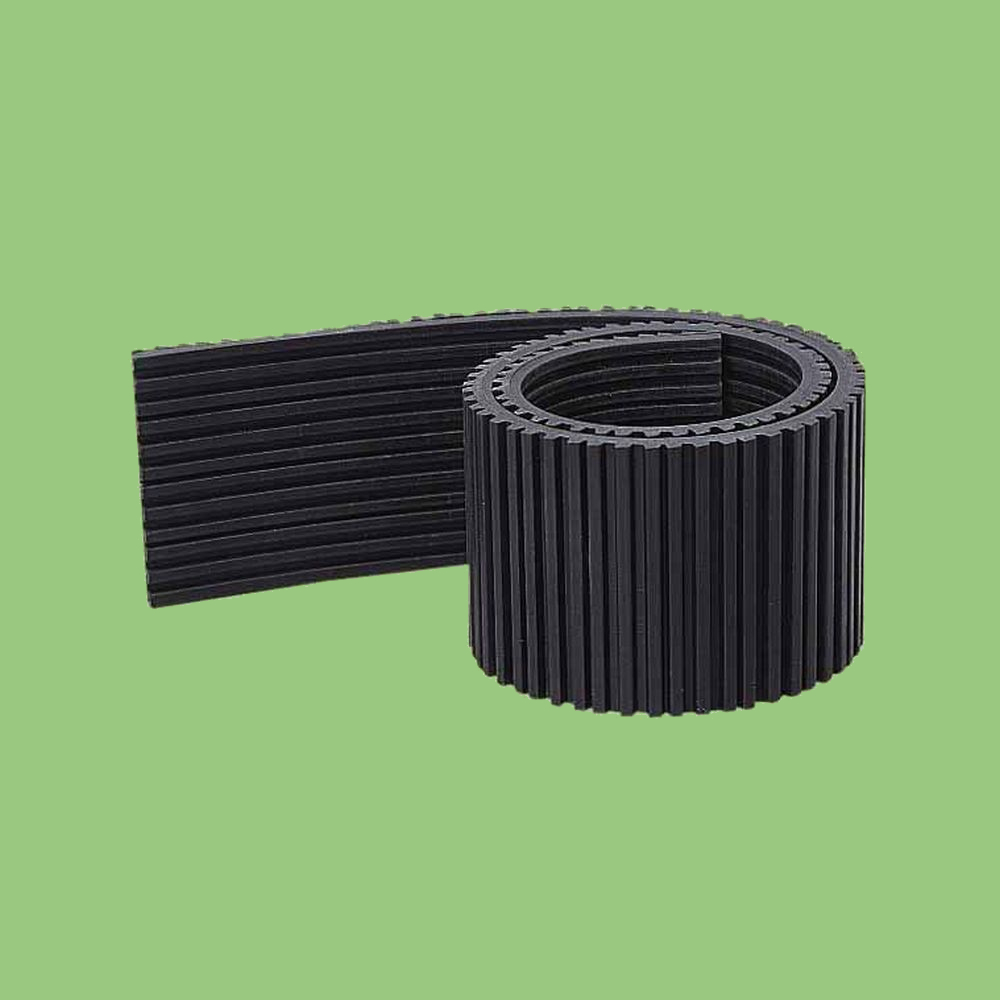

防振ゴム
　

BG-100

BG-150

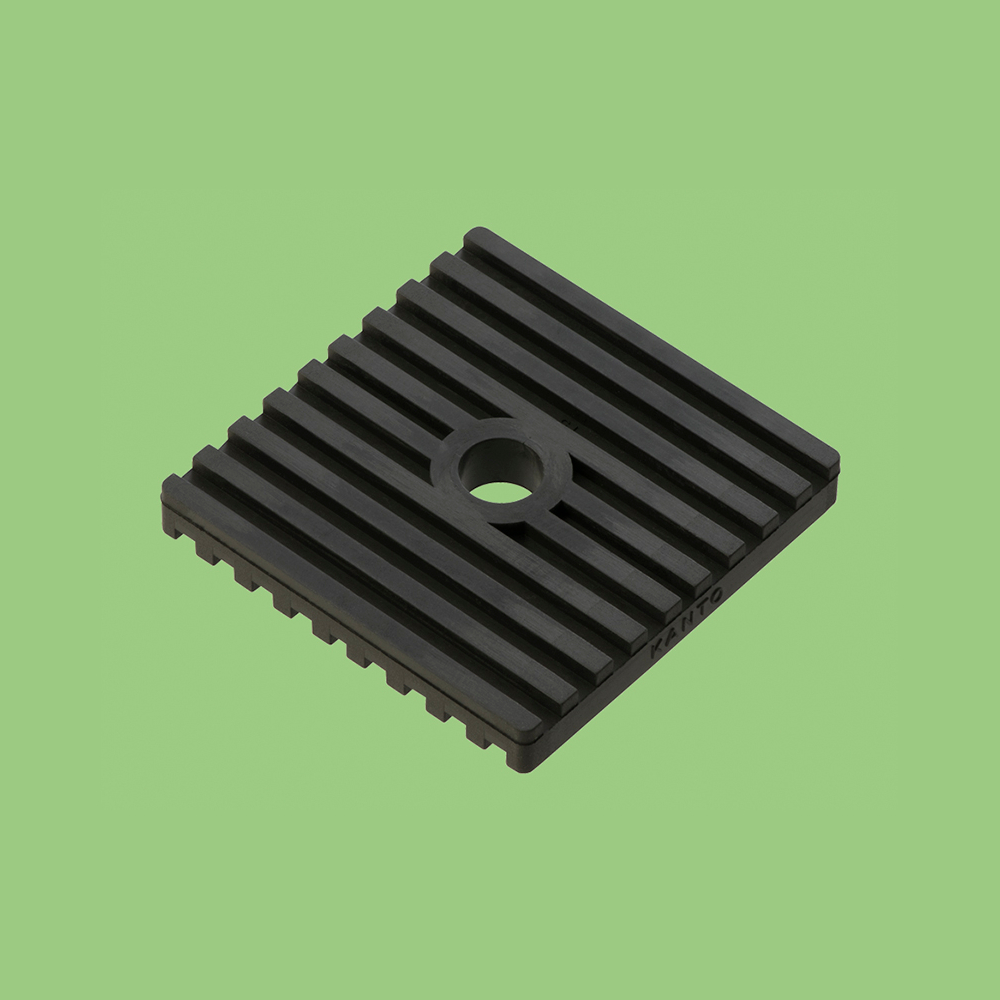

防振角パット
　

BKP-75-75

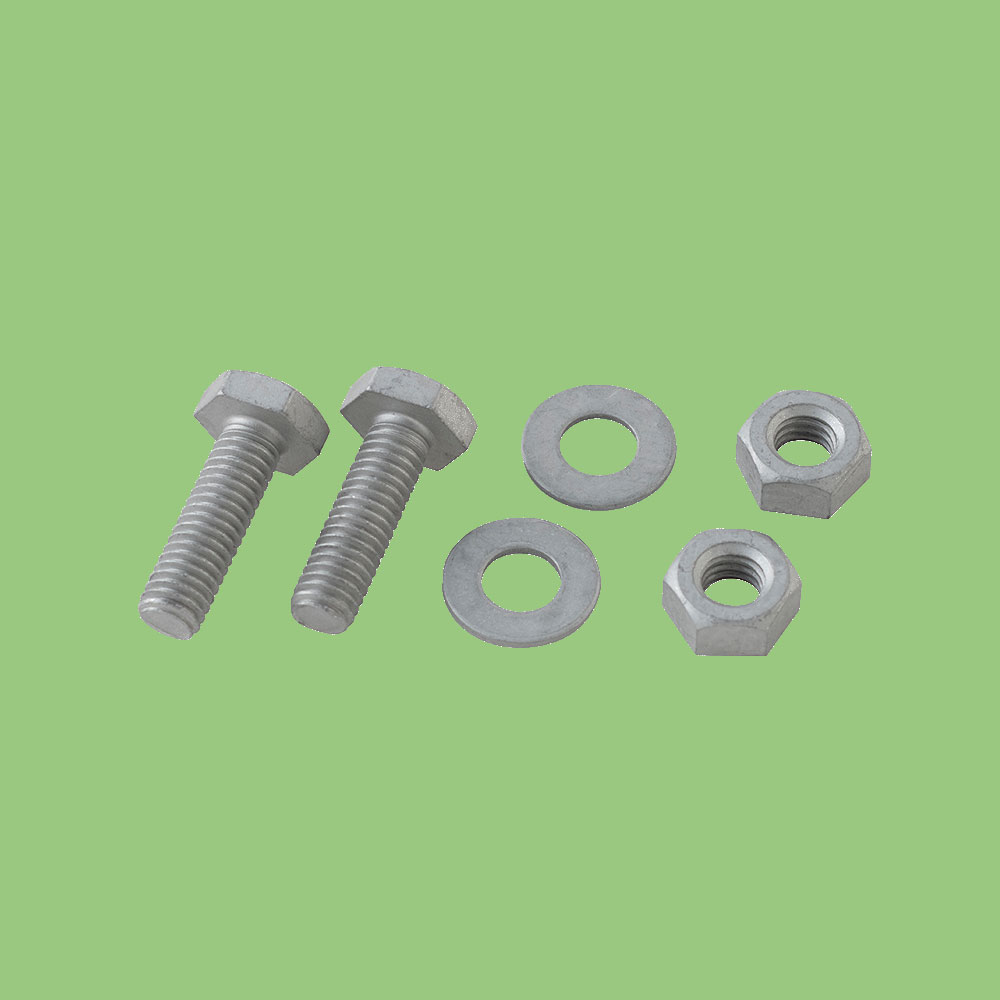

ハードブロック用
ボルトセット

○HB-BST

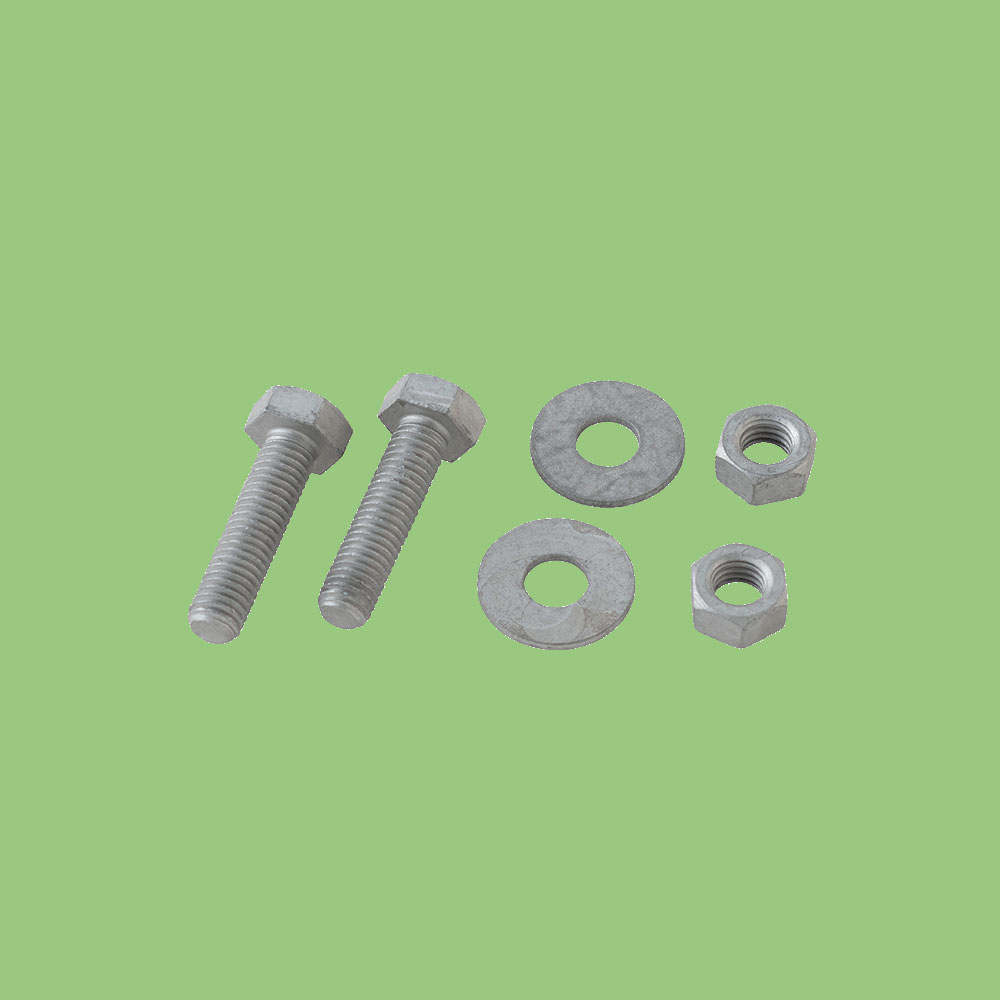

ハードブロック
(W3/8ﾎﾞﾙﾄ)用
ボルトセット

○HB38W-BST

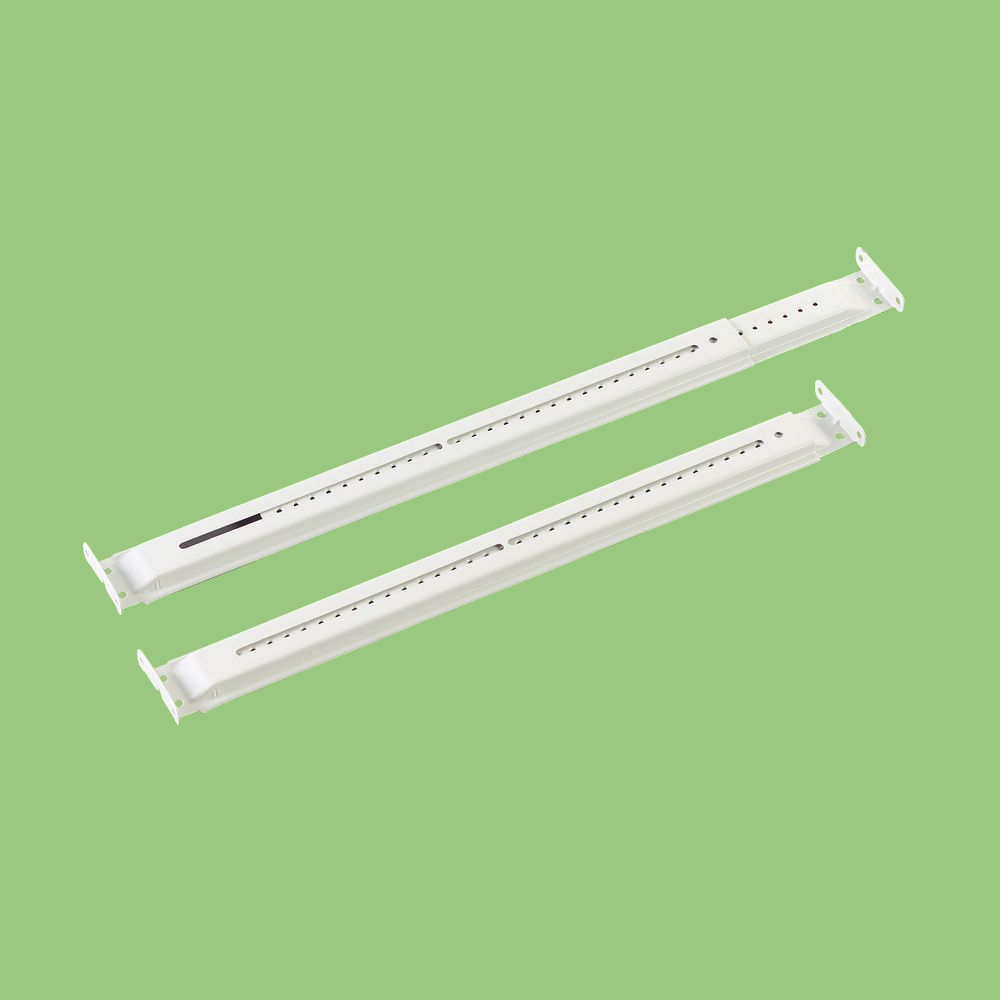

たて桟
　

TATE-3

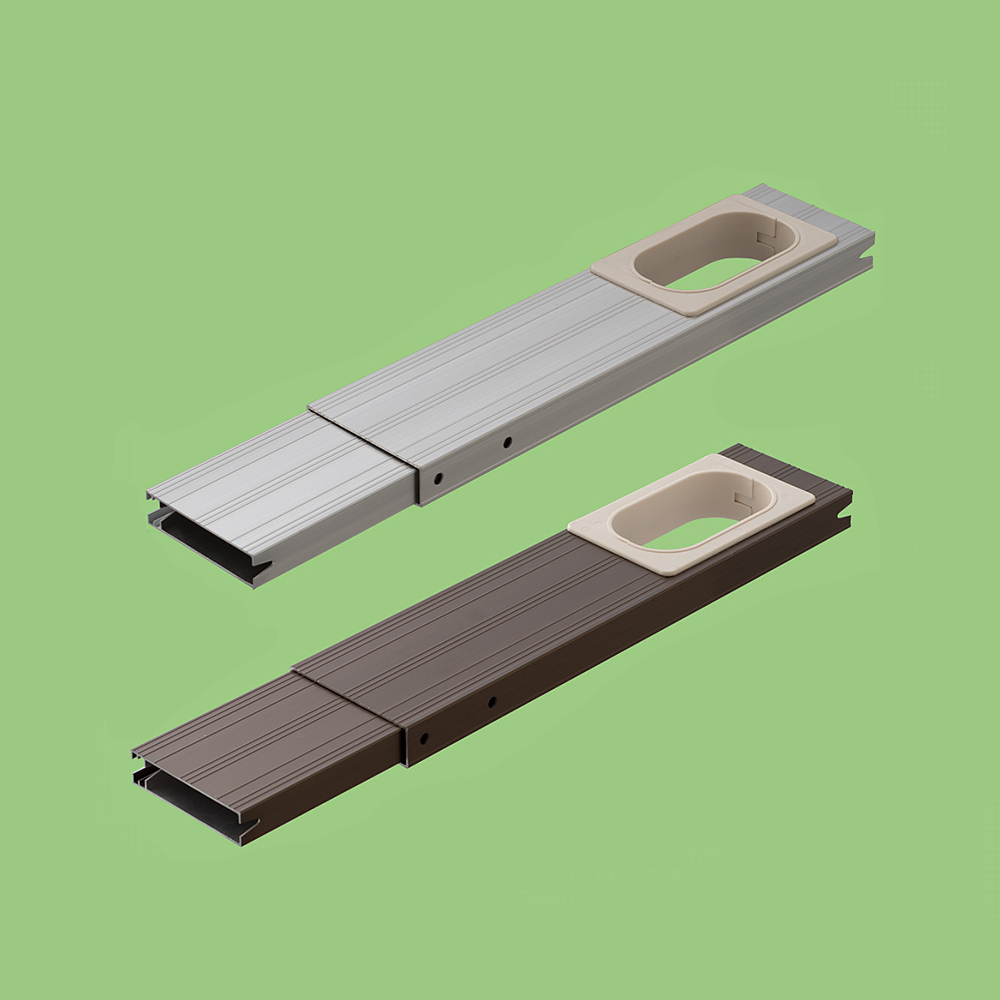

窓配管用
アルミパネル

ALP-040DX・BR

ALP-140DX・BR

ALP-200DX・BR

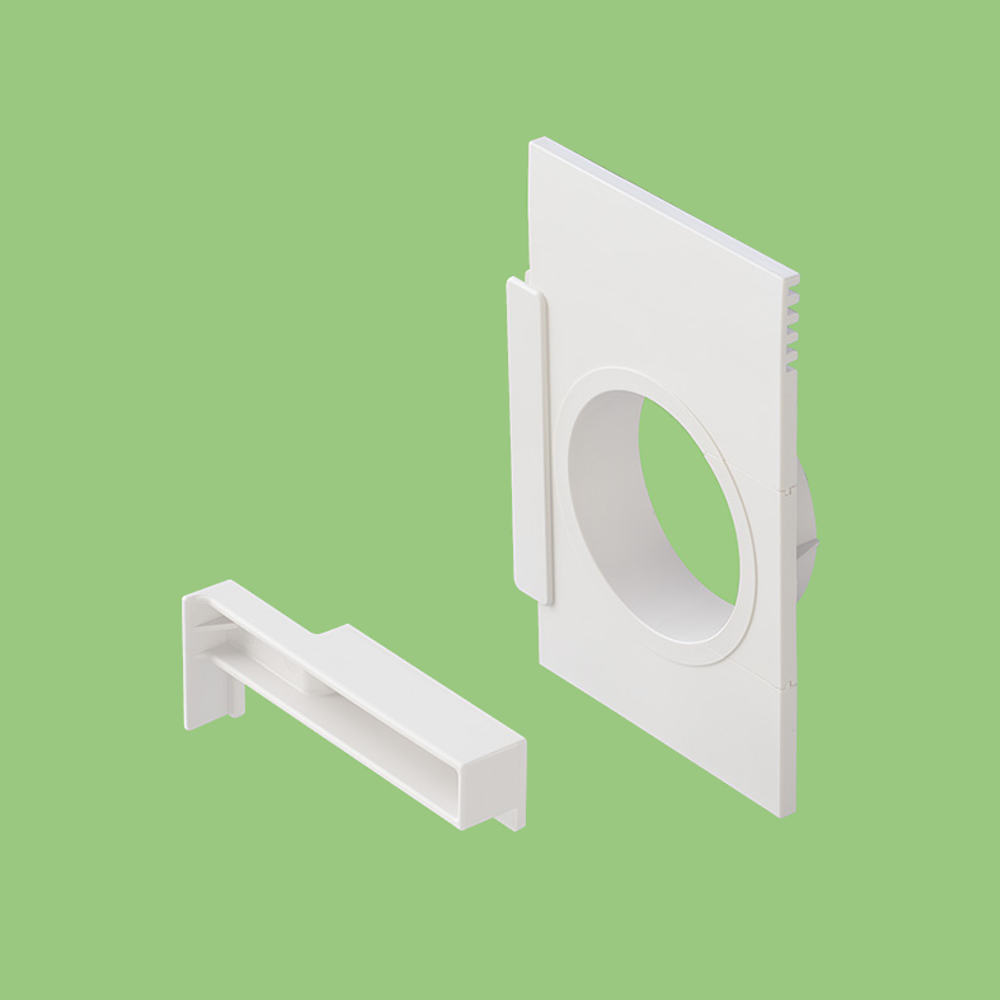

小窓パネル

CM-P

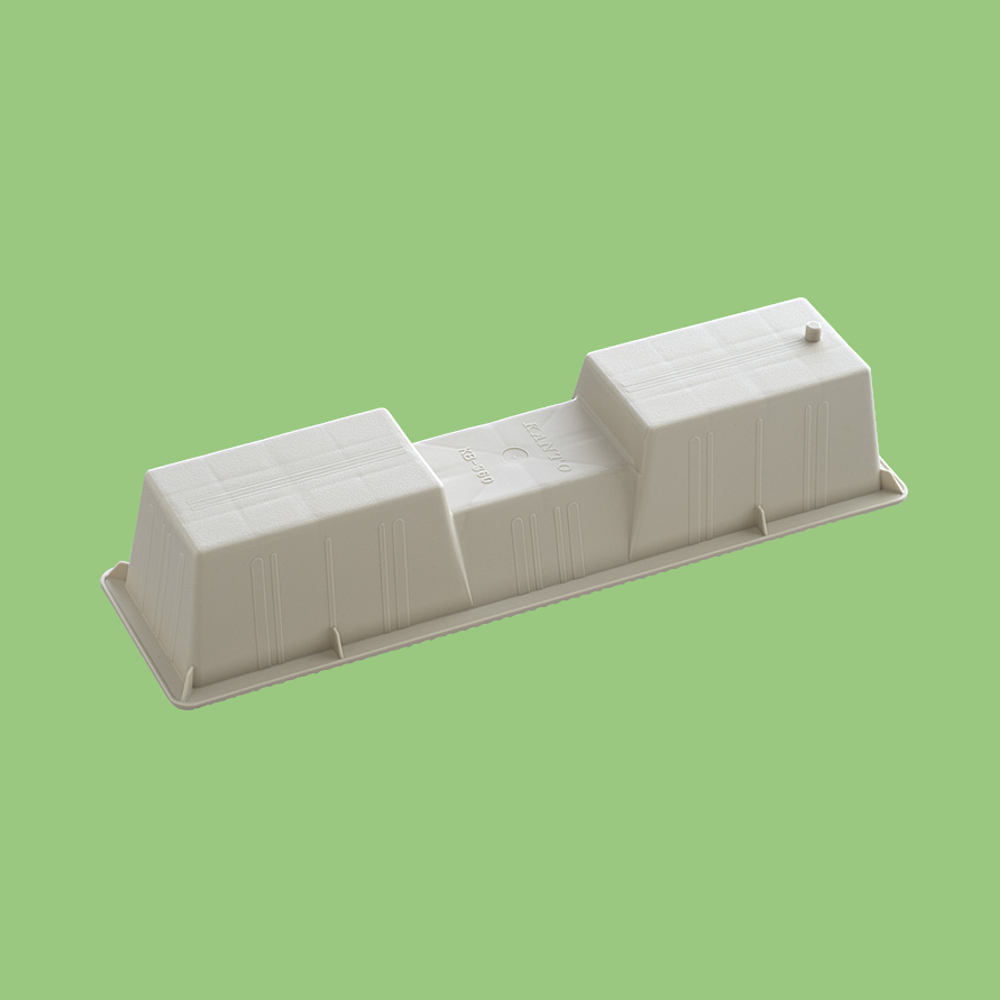

化粧ブロック

KB-330

KB-360

KB-370

最大積載重量 60㎏(2個使用時)

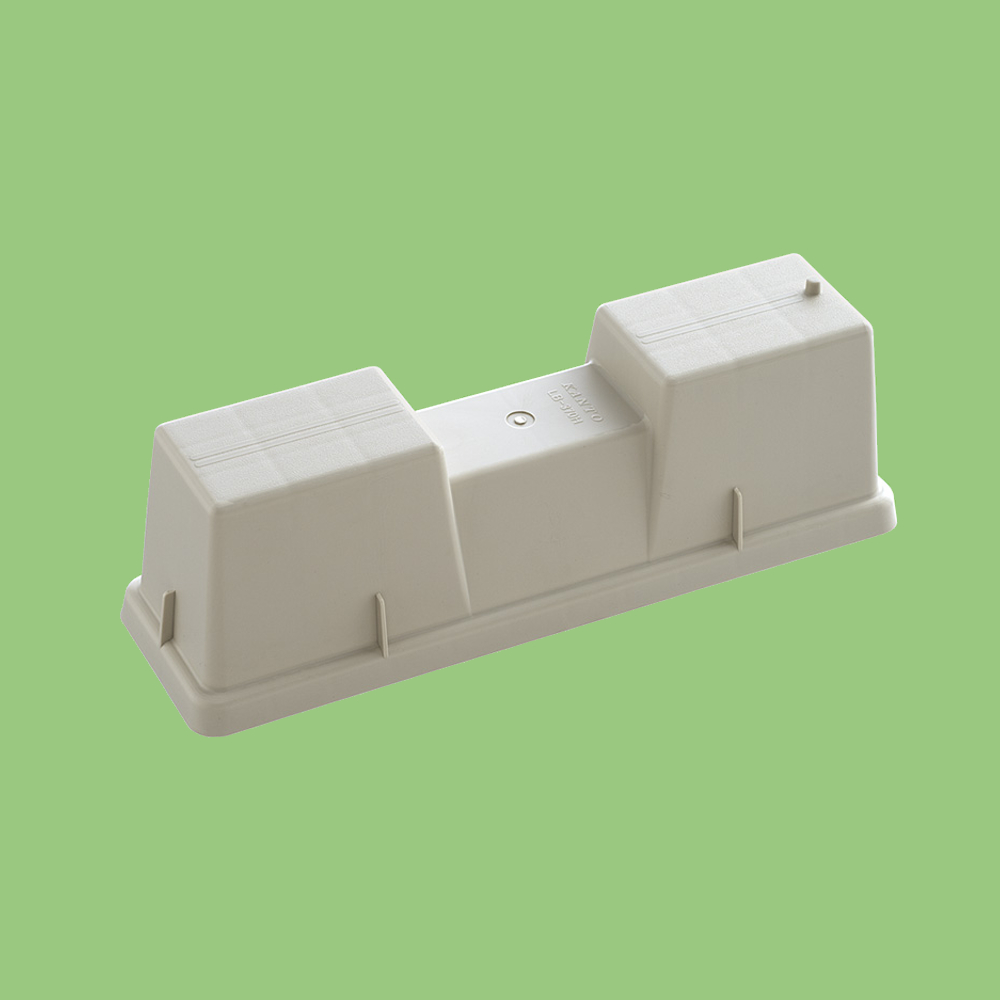

化粧ブロック
（H125タイプ）

LB-370H

最大積載重量 60㎏(2個使用時)

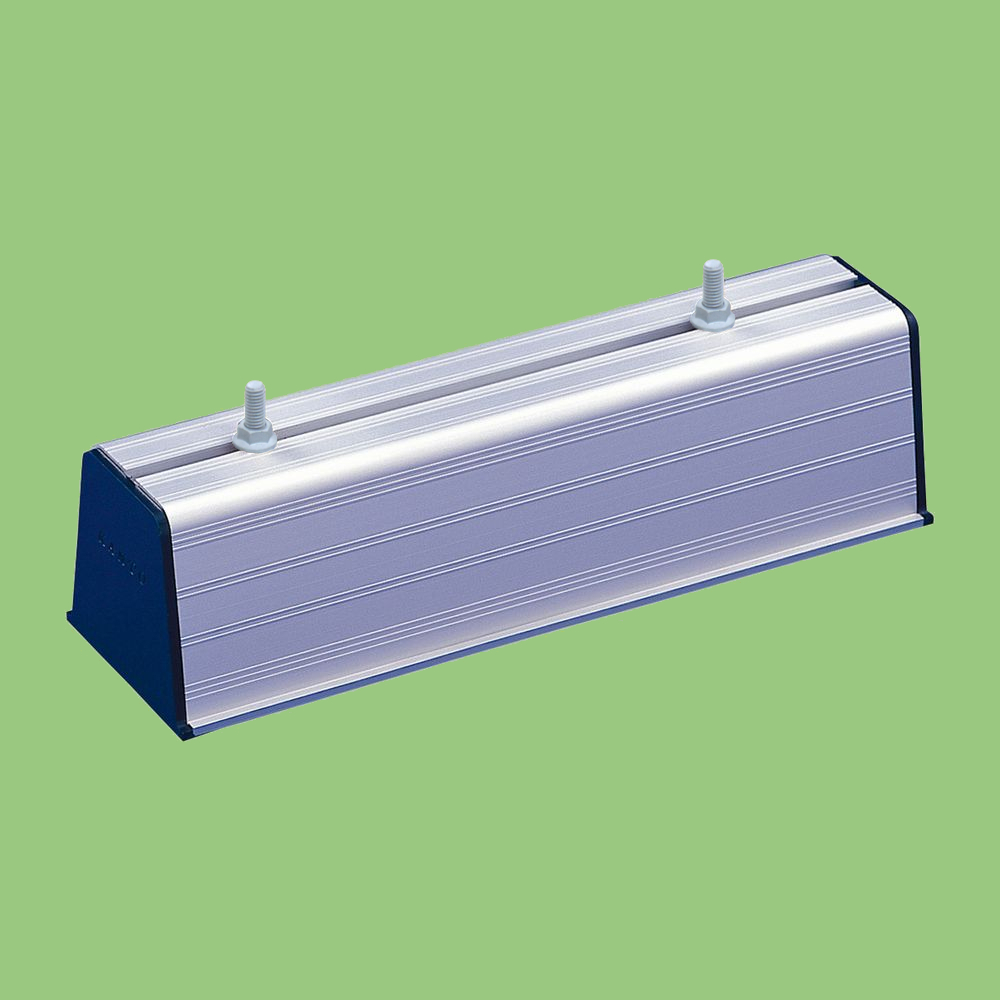

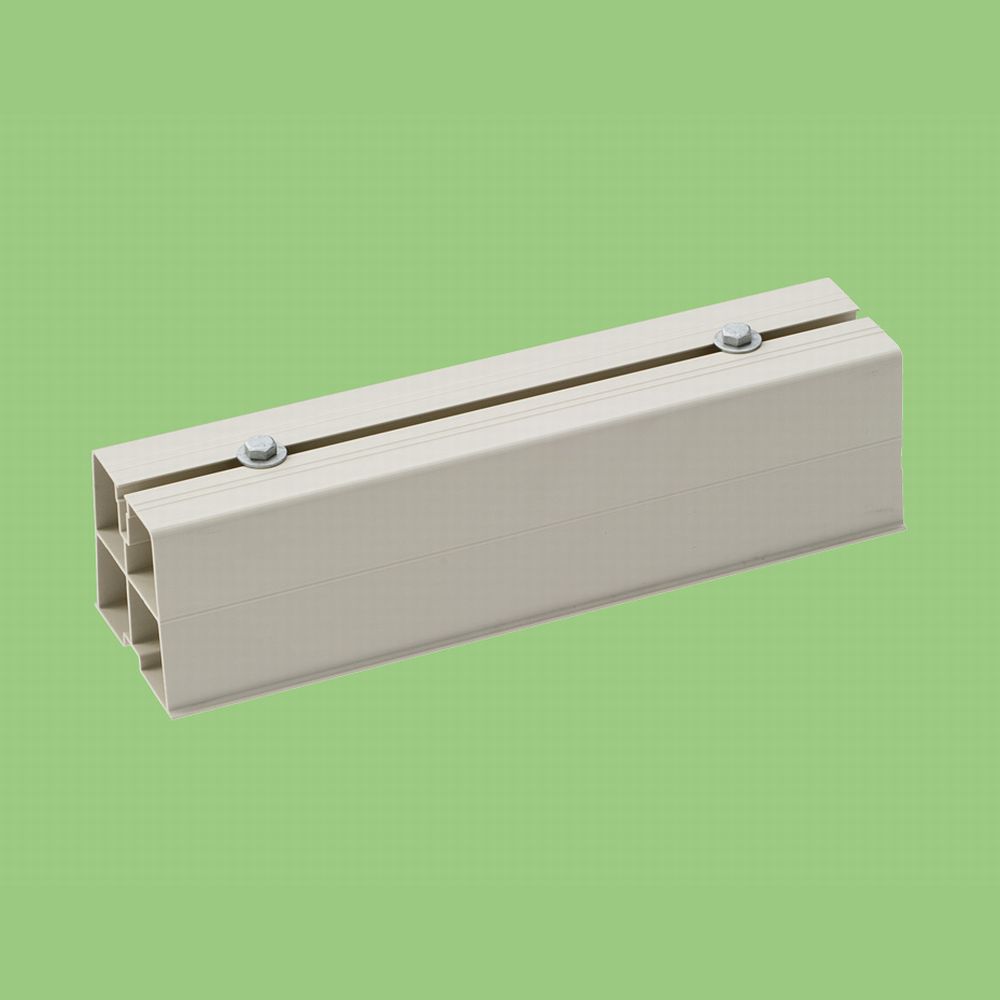

ハードブロック
（M8ボルト）

HB-360

許容面荷重140㎏f

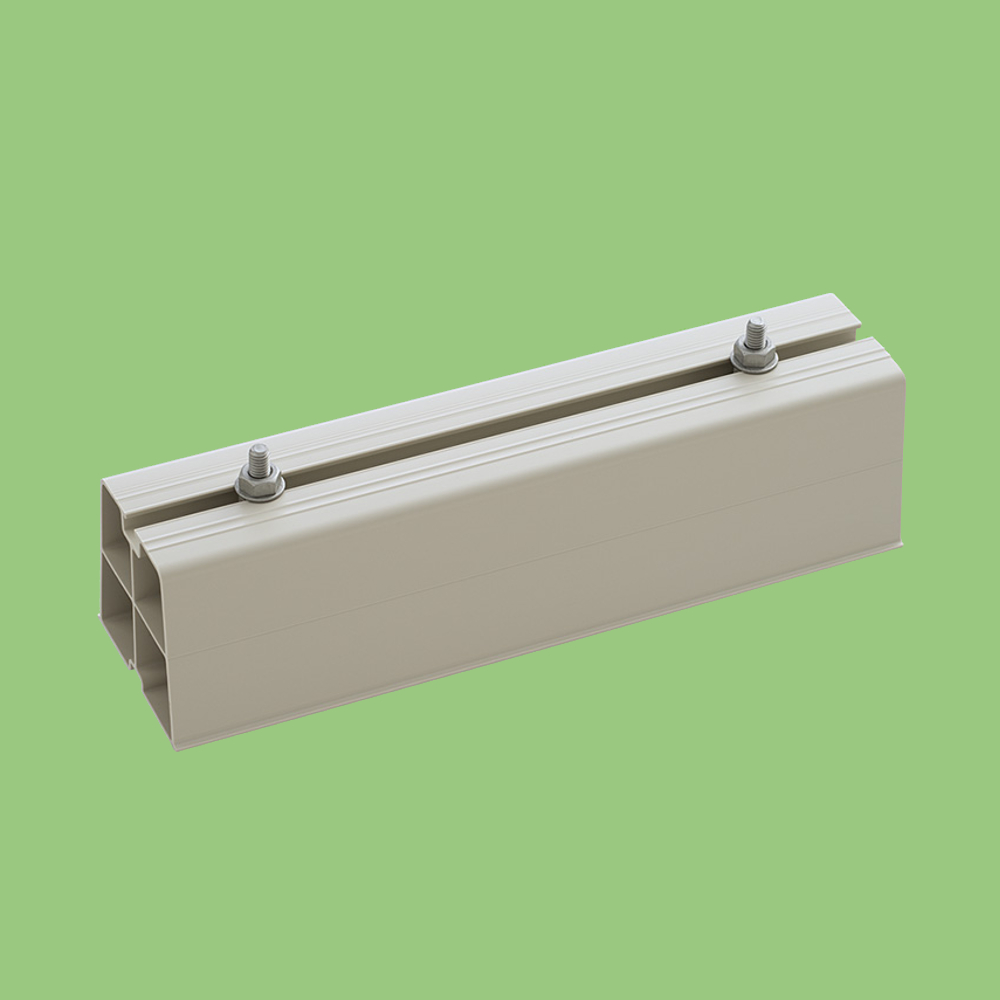

ハードブロック
（W3/8ボルト）

許容面荷重

HB38W-360
140㎏f

HB38W-400
160㎏f

HB38W-450
180㎏f

HB38W-500

HB38W-600

2層式ドレンホース
（50M）

DR2-1450

TFD-16

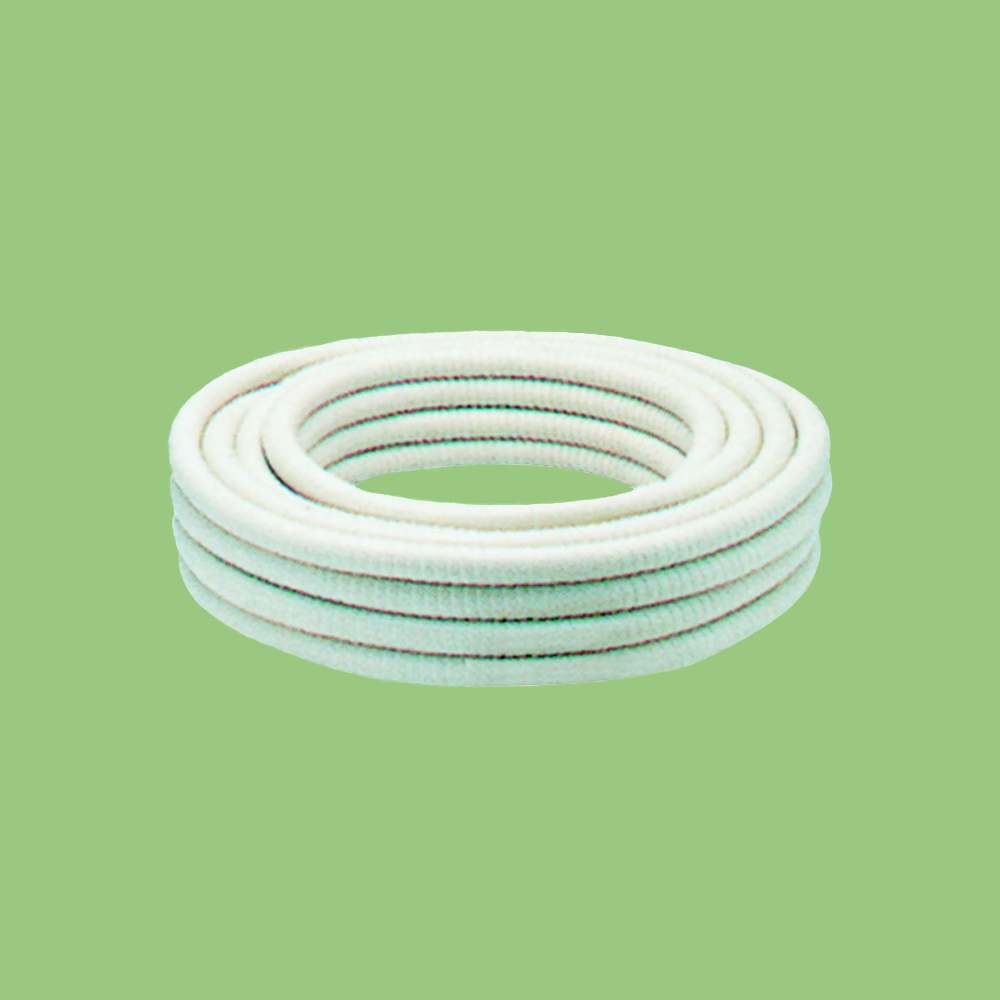

断熱ドレンホース（20M）
ホースのみ

NDH-14

NDH-20

NDH-25

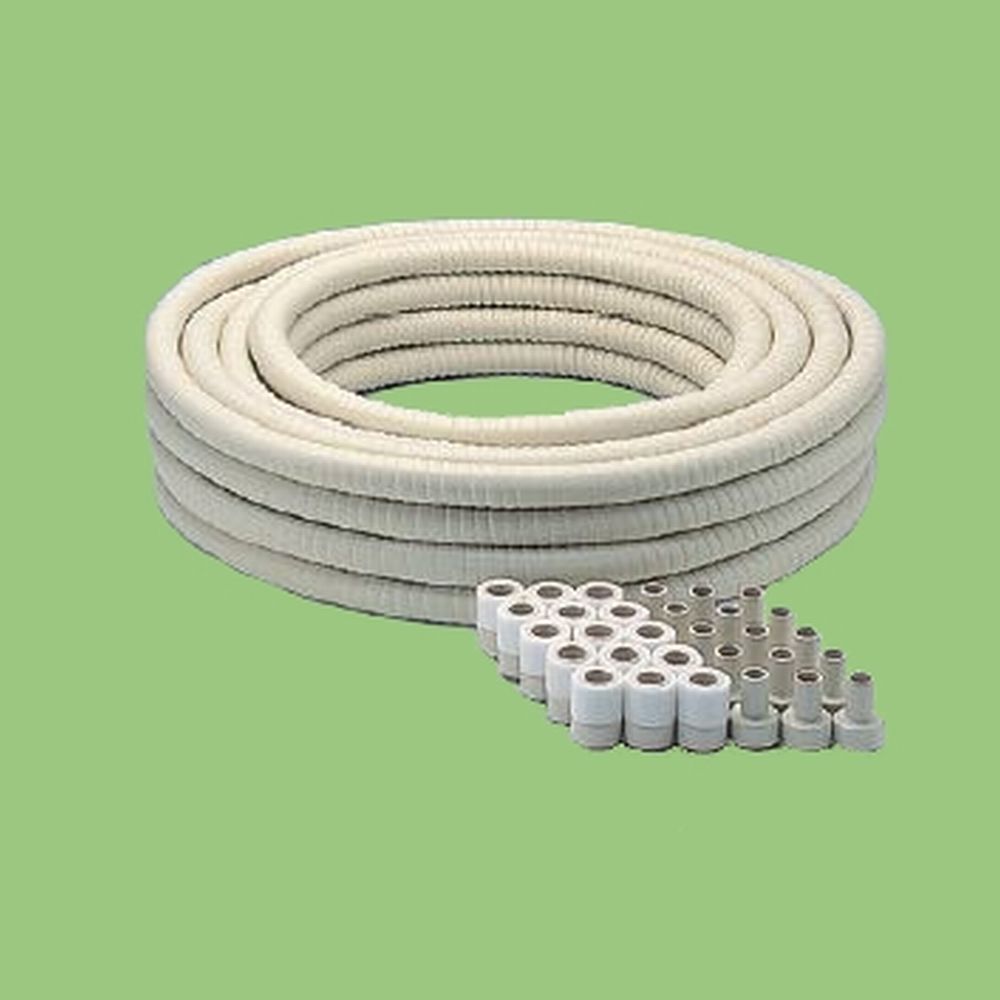

断熱ドレンホース（20M）
カフス・ジョイント付

NDH-14S

NDH-20S

NDH-25S

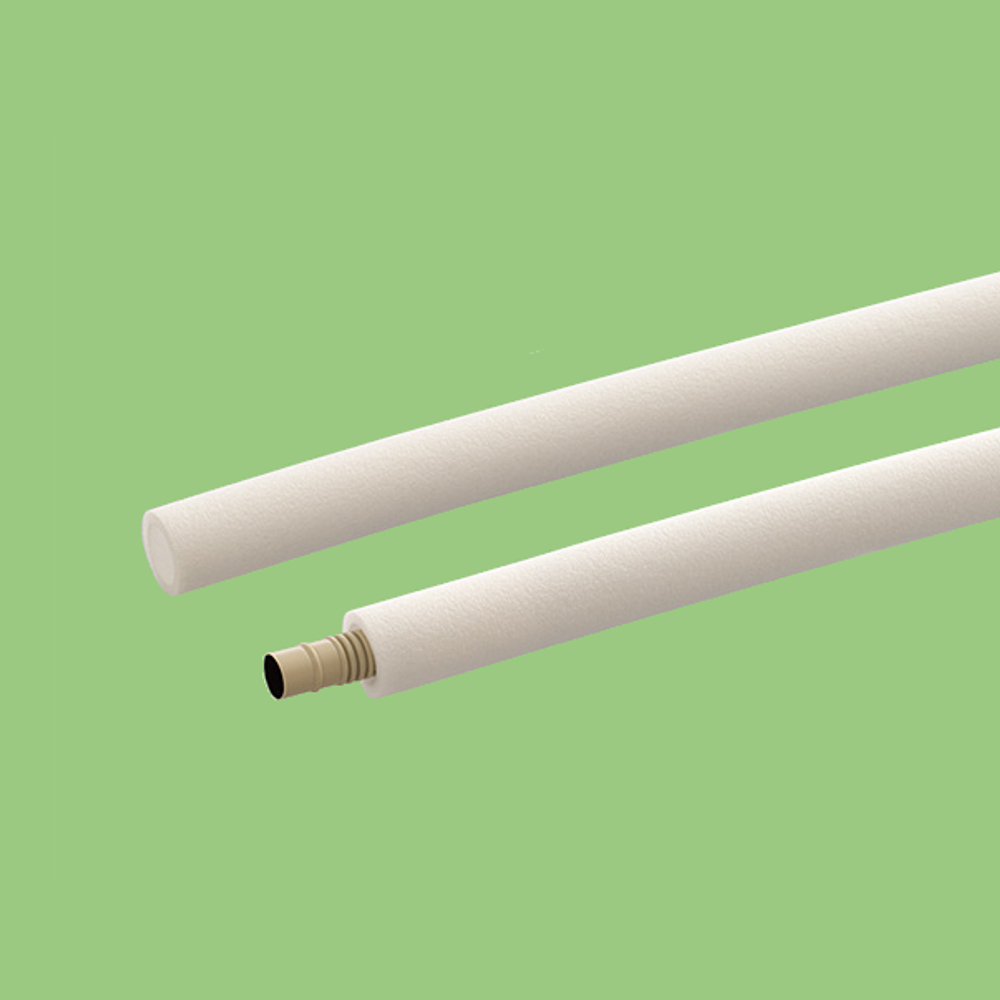

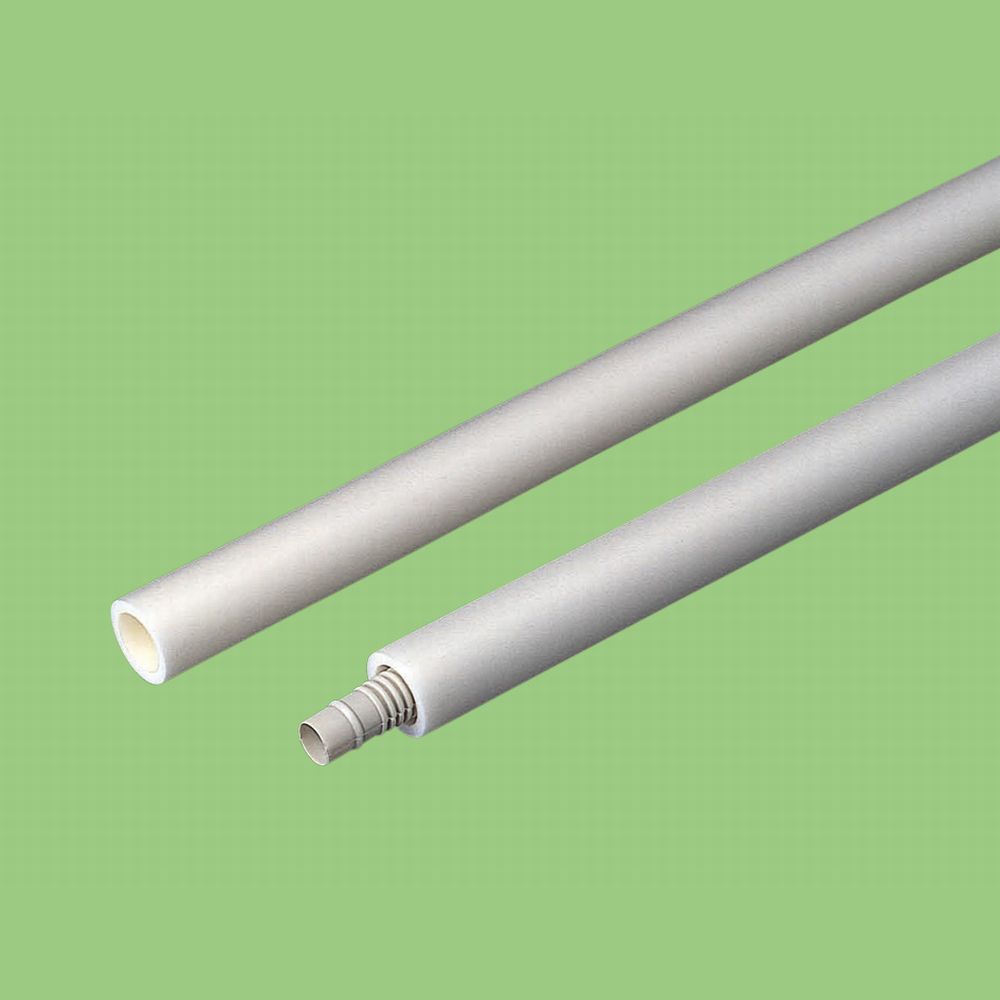

ドレンホース用
保温チューブ

DH5T-14

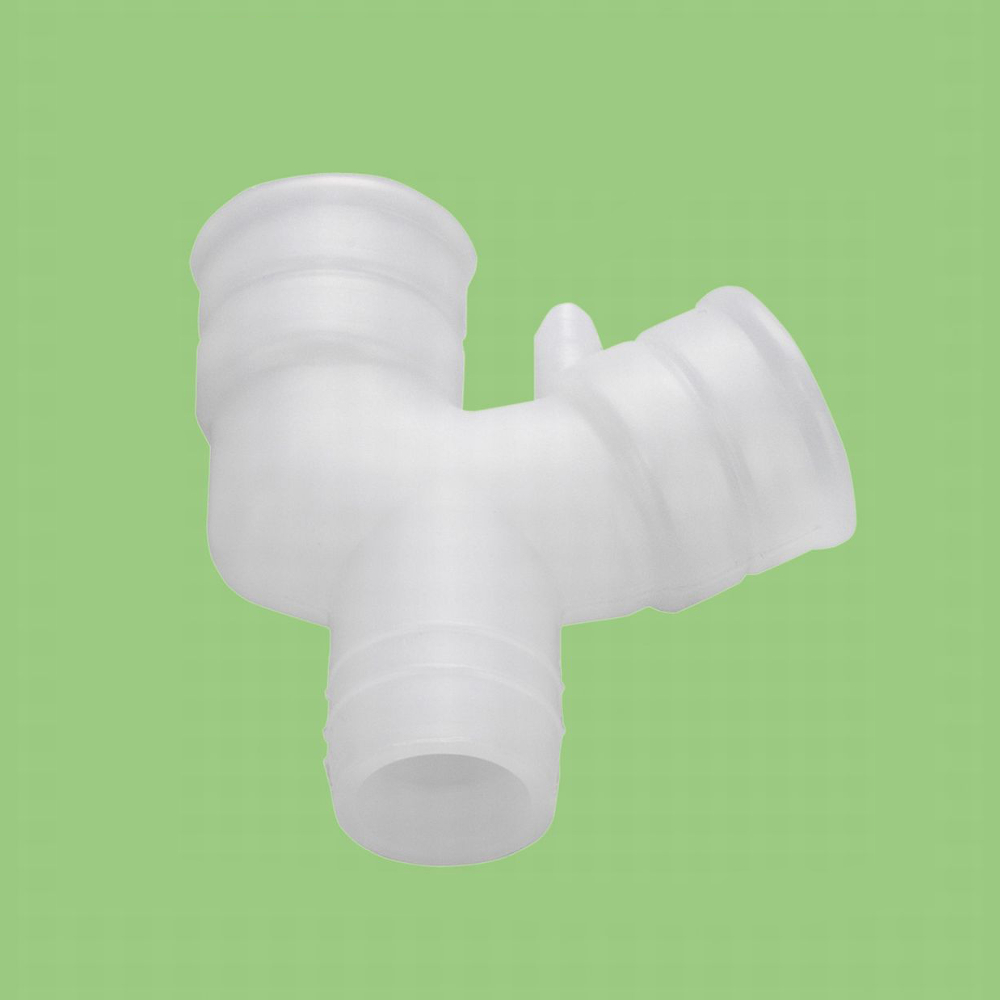

分岐ジョイント
　

DY-14

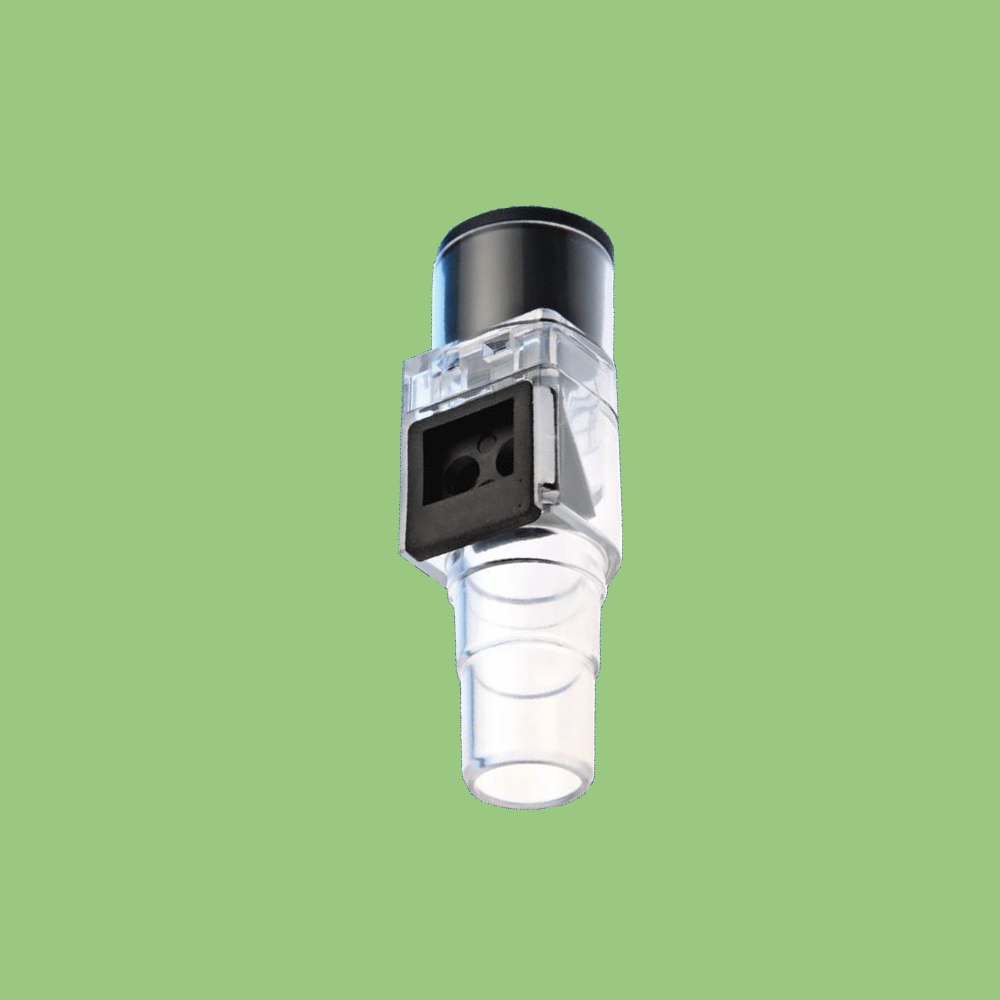

ポコポコカット

DPC-1416

ESV-146

注意事項・取扱説明書

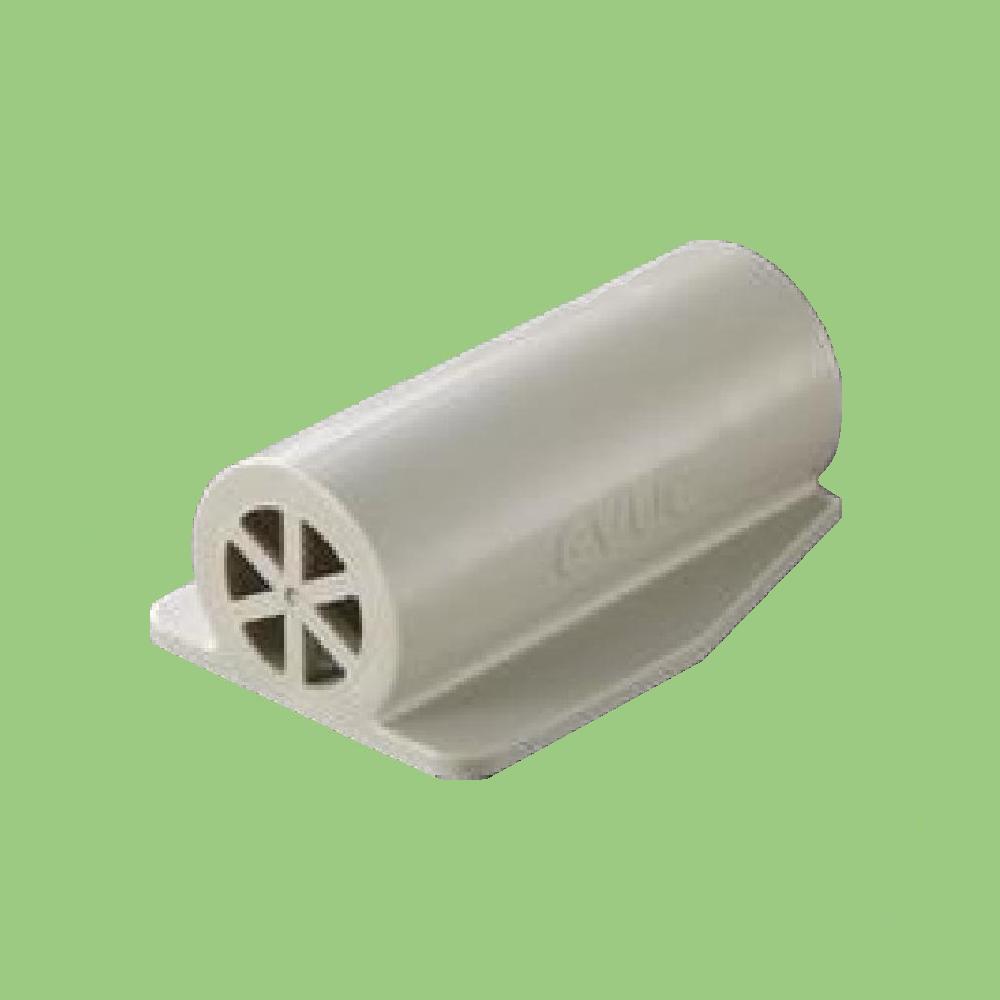

エバガード
（2個入）

EG-146

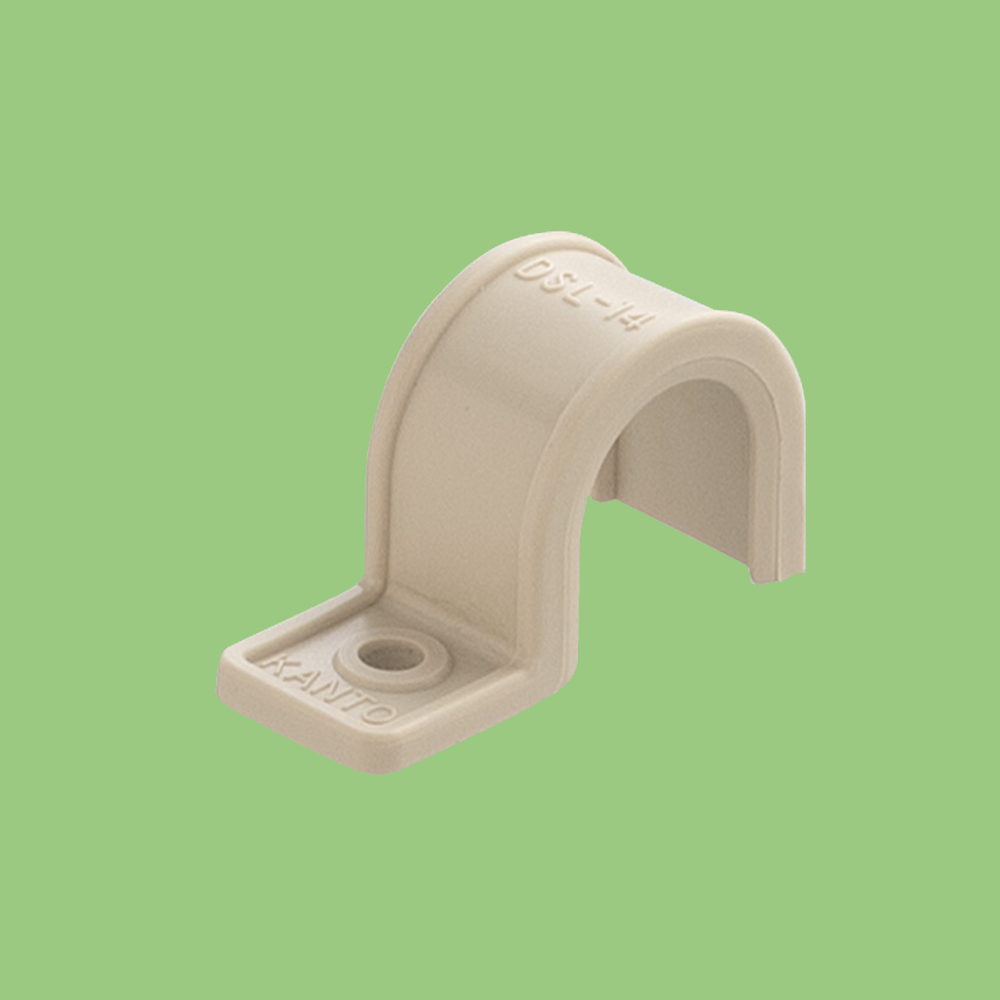

ドレンホース用
サドルバンド

DSL-14

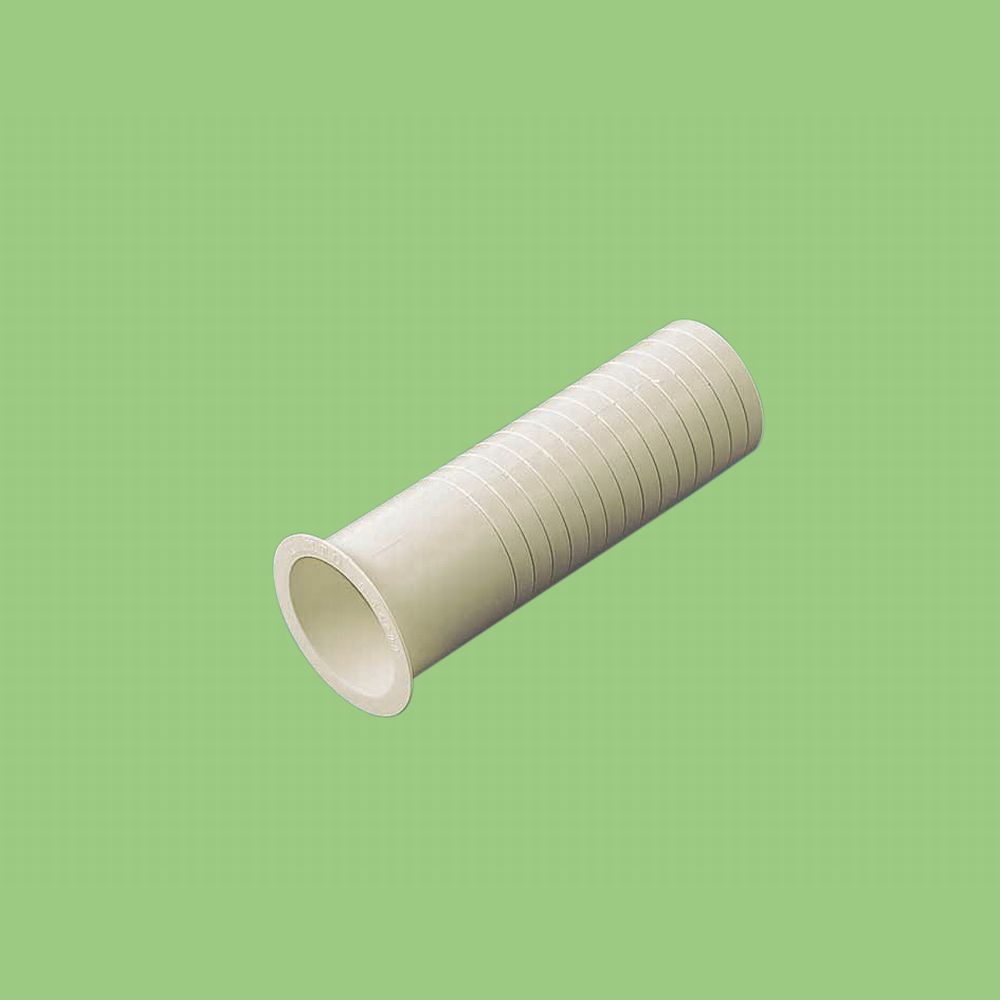

つば付スリーブ

TS-64200

TS-69200

TS-74250

TS-79250

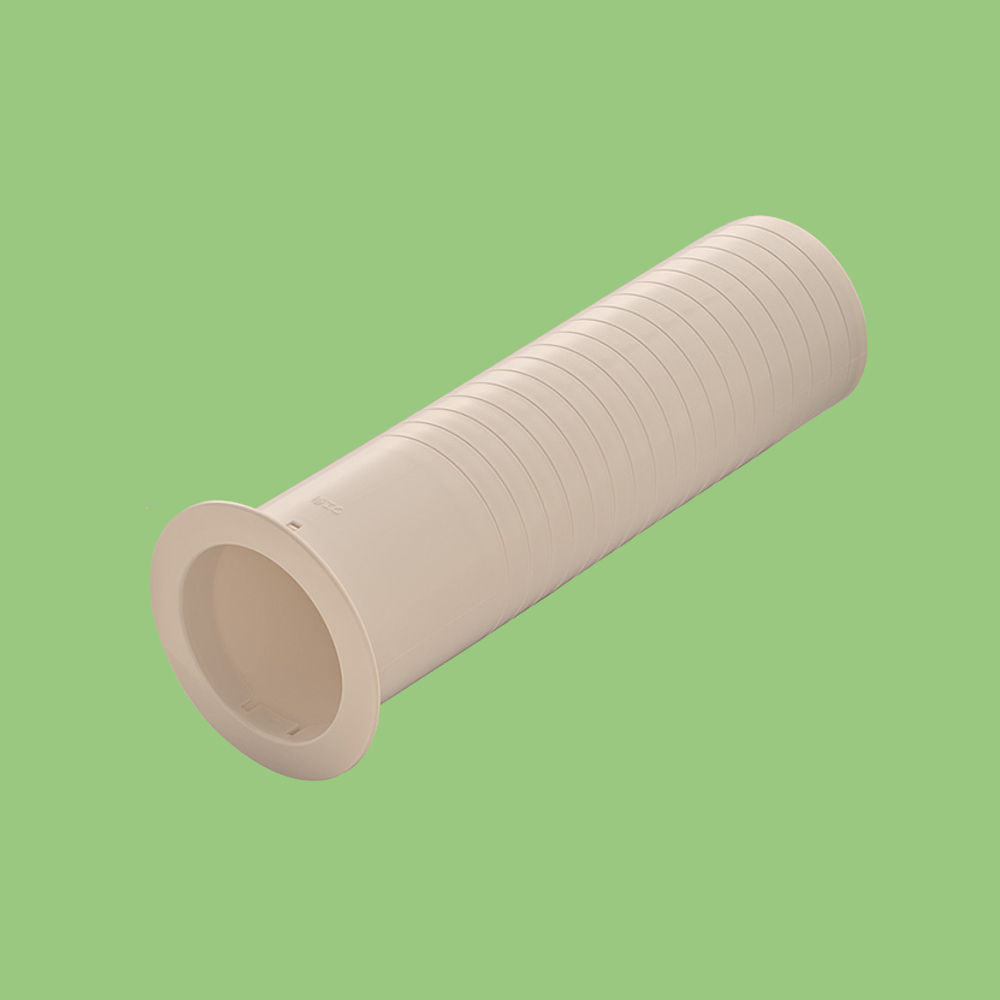

つば付スリーブ
（勾配対応）

TSK-64250

TSK-69250

TSK-74250

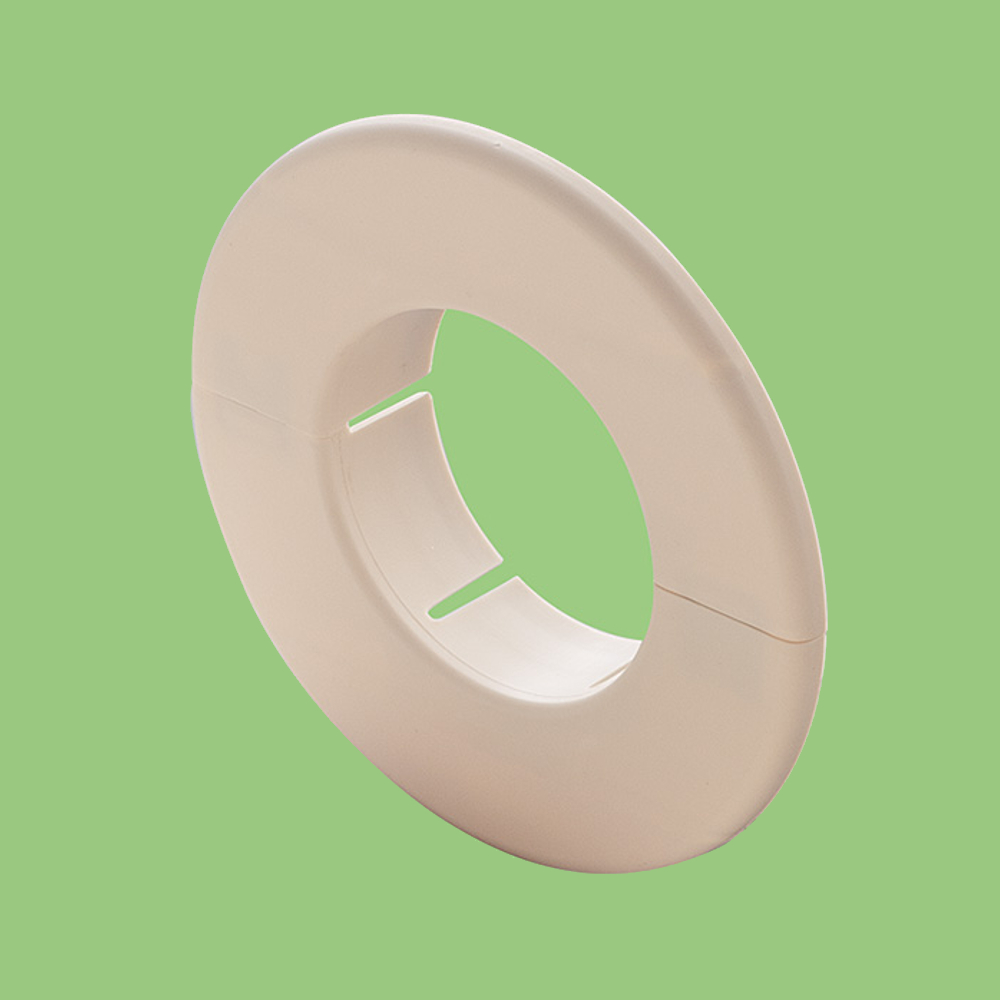

ウォールカバー

WC-64

WC-69

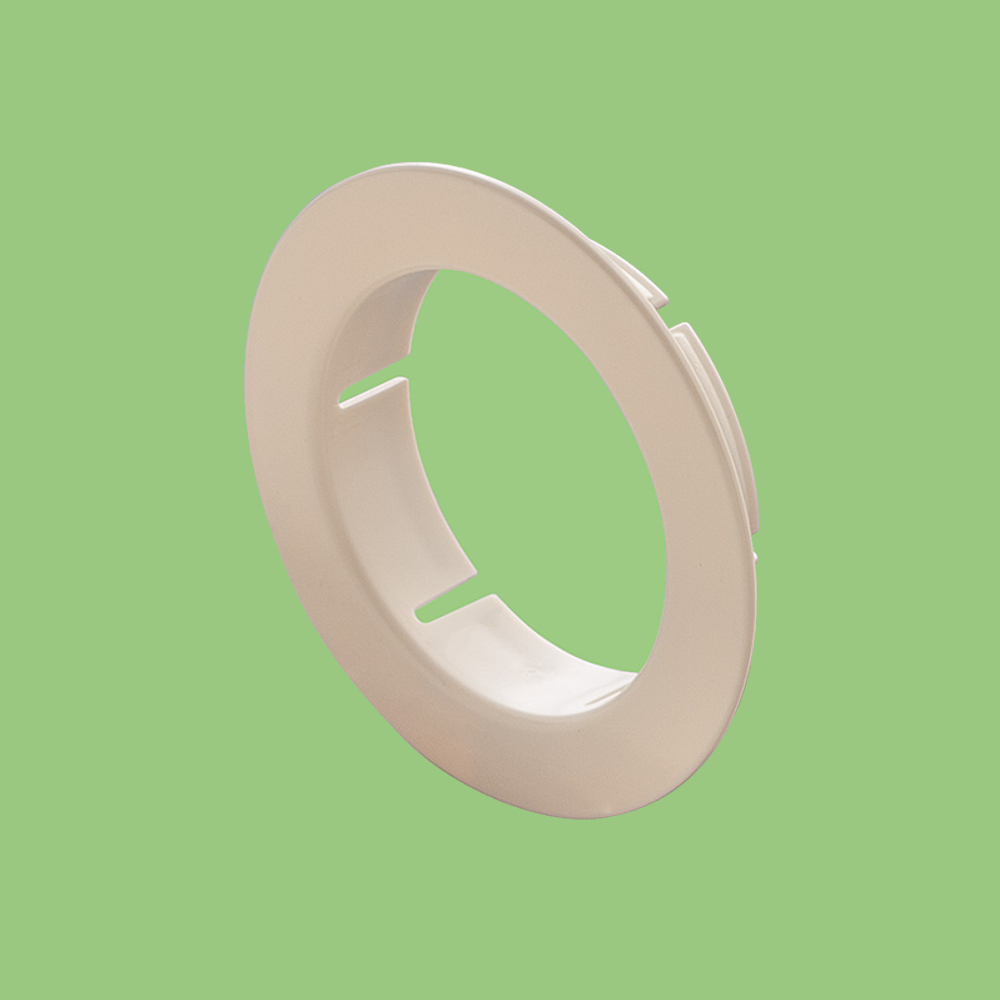

うす型ウォールカバー

UWC-64

UWC-69

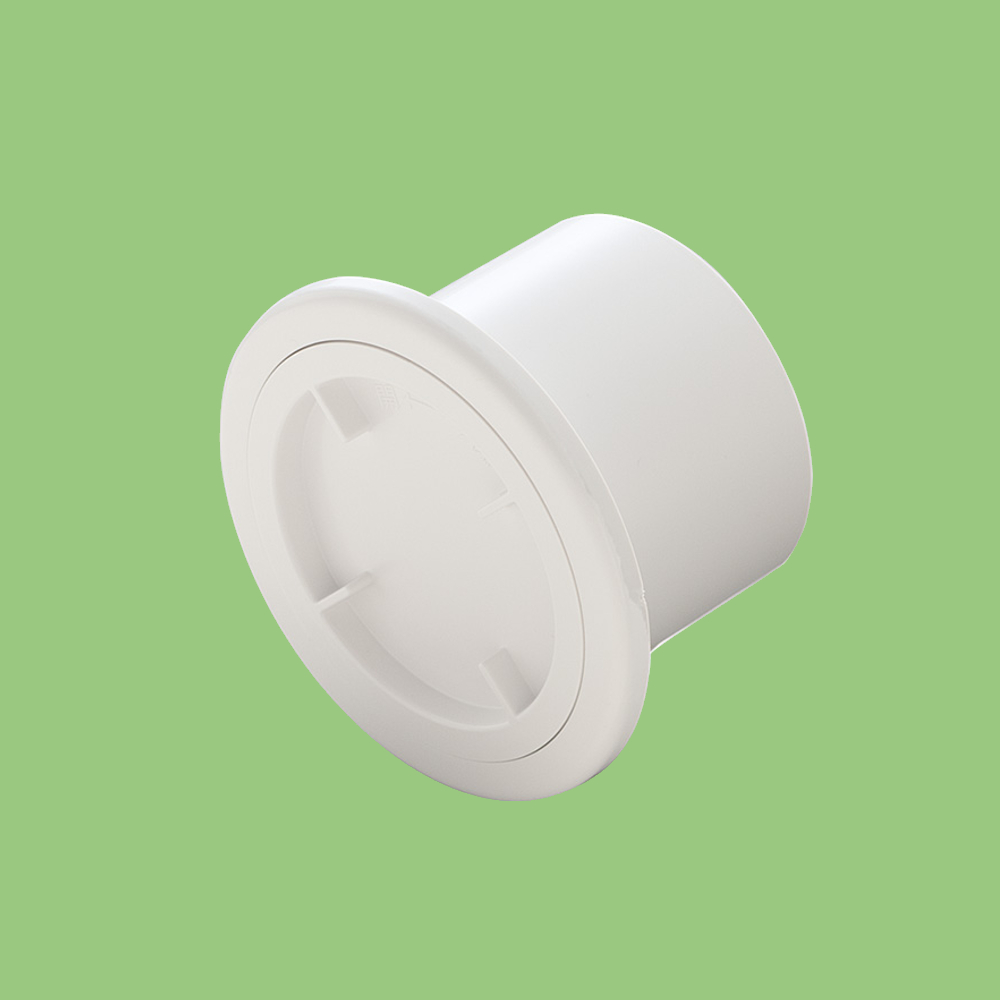

配管キャップ

HC-67W

HC-75W

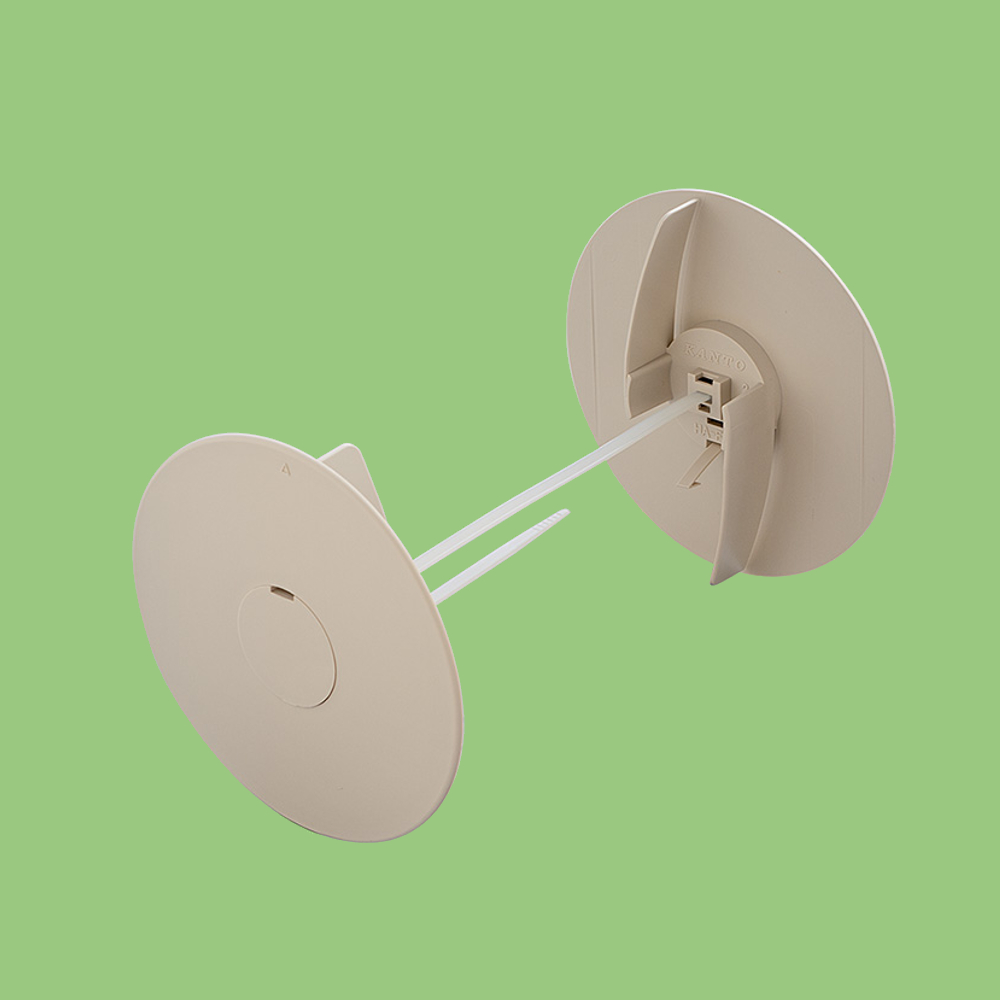

配管穴ふさぎ

HA-F2

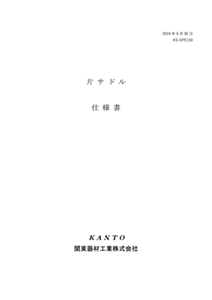

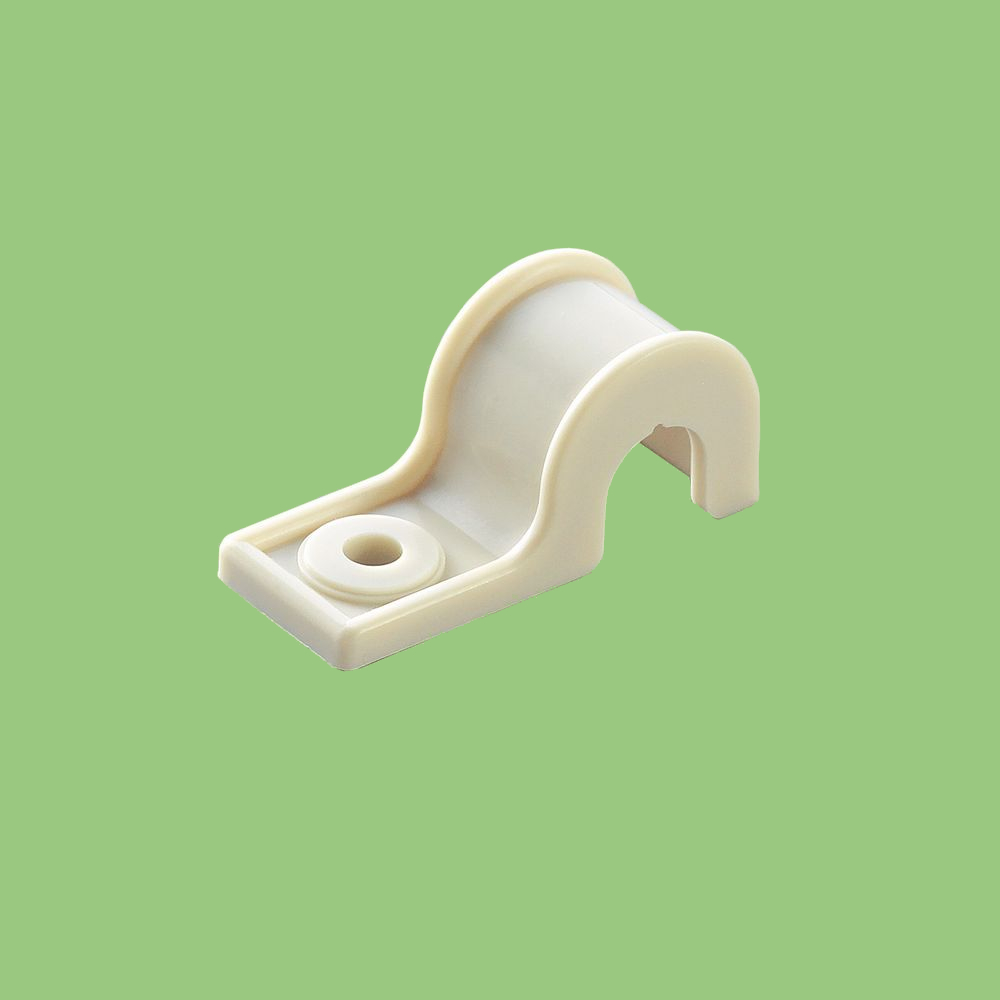

片サドル

KS-1

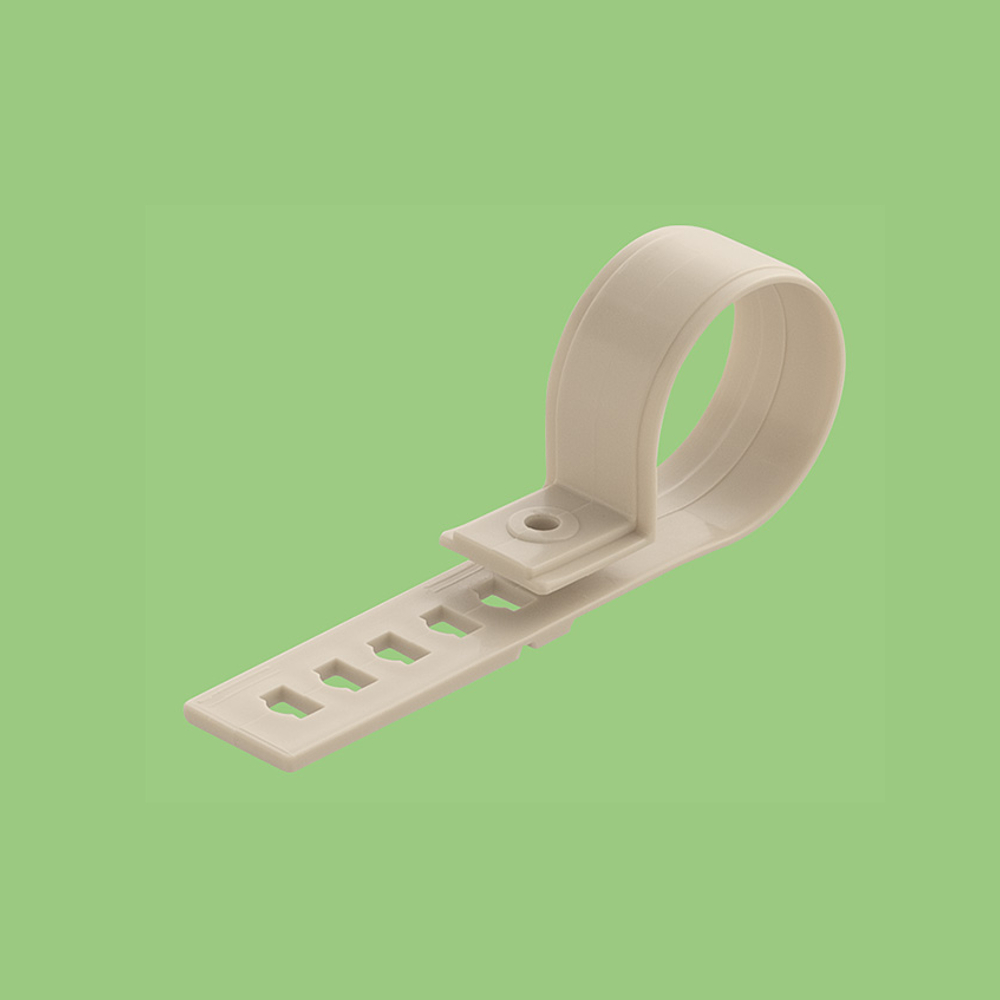

片サドル 10個セット
（軟質）

KS-2324N (10)

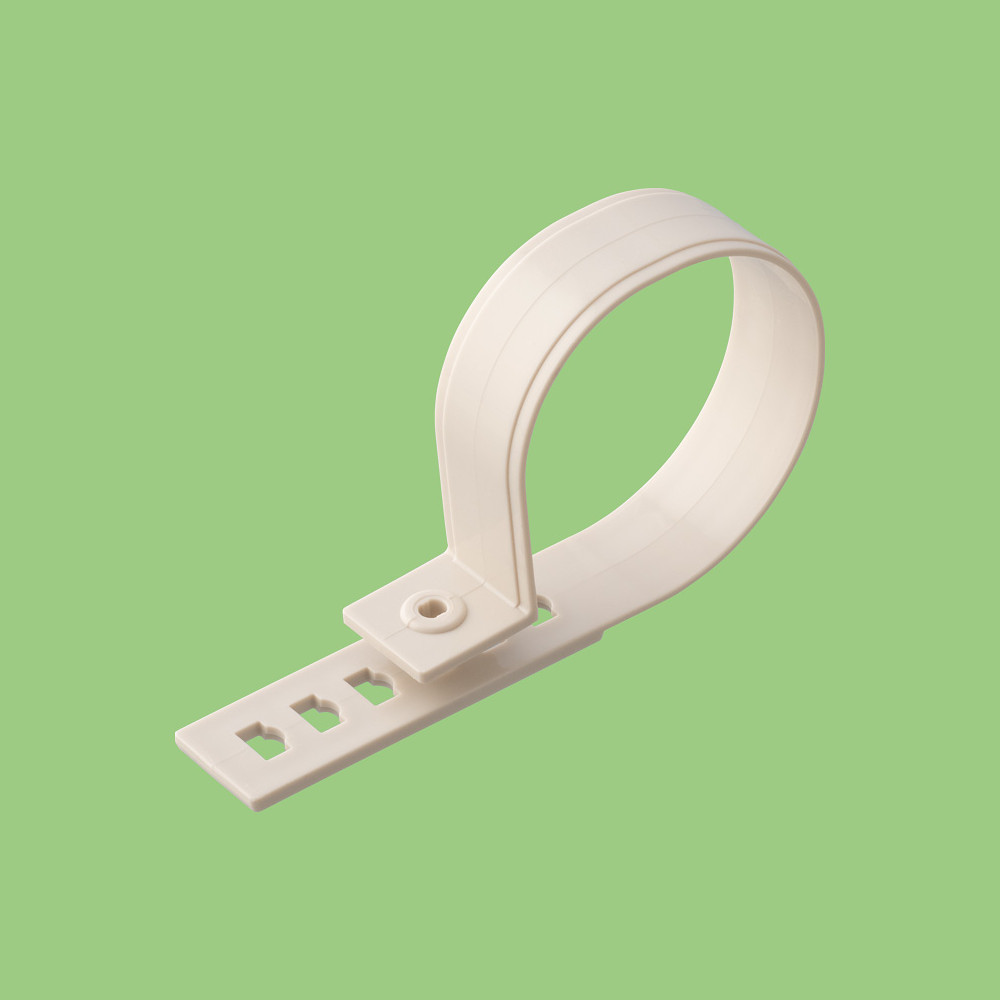

片サドル 10個セット
（加湿ホース対応）

KS-2324KH (10)

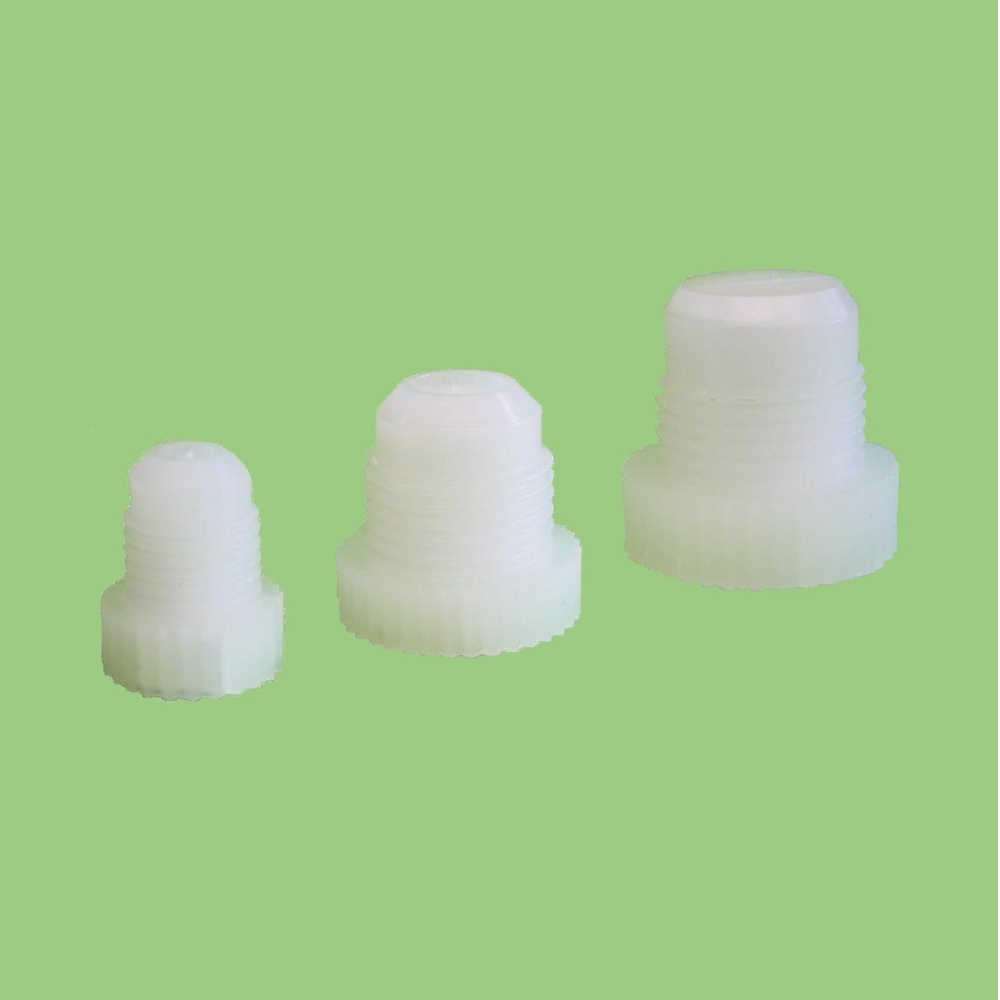

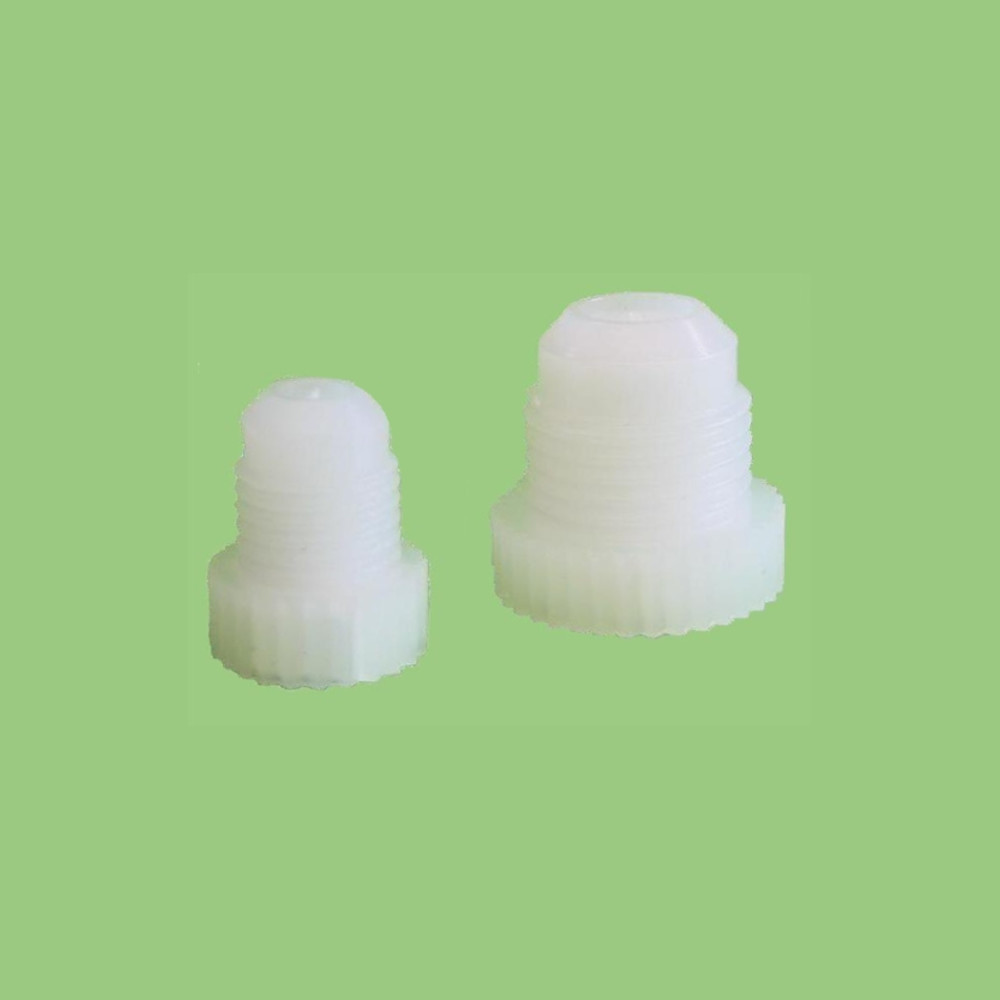

フレアキャップ

FC-2

FC-3

FC-4

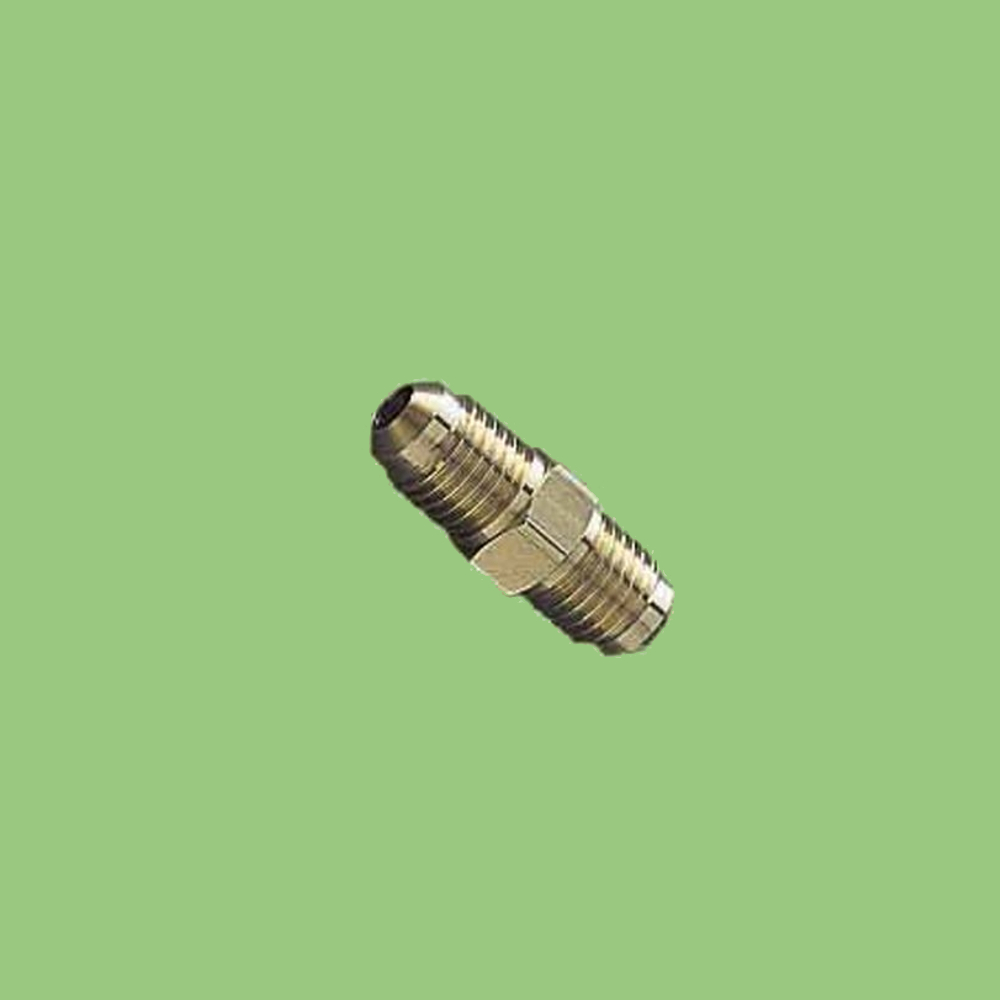

フレアユニオン
（ナットなし）

UF-2N

UF-3N

UF-4N

UF-5N

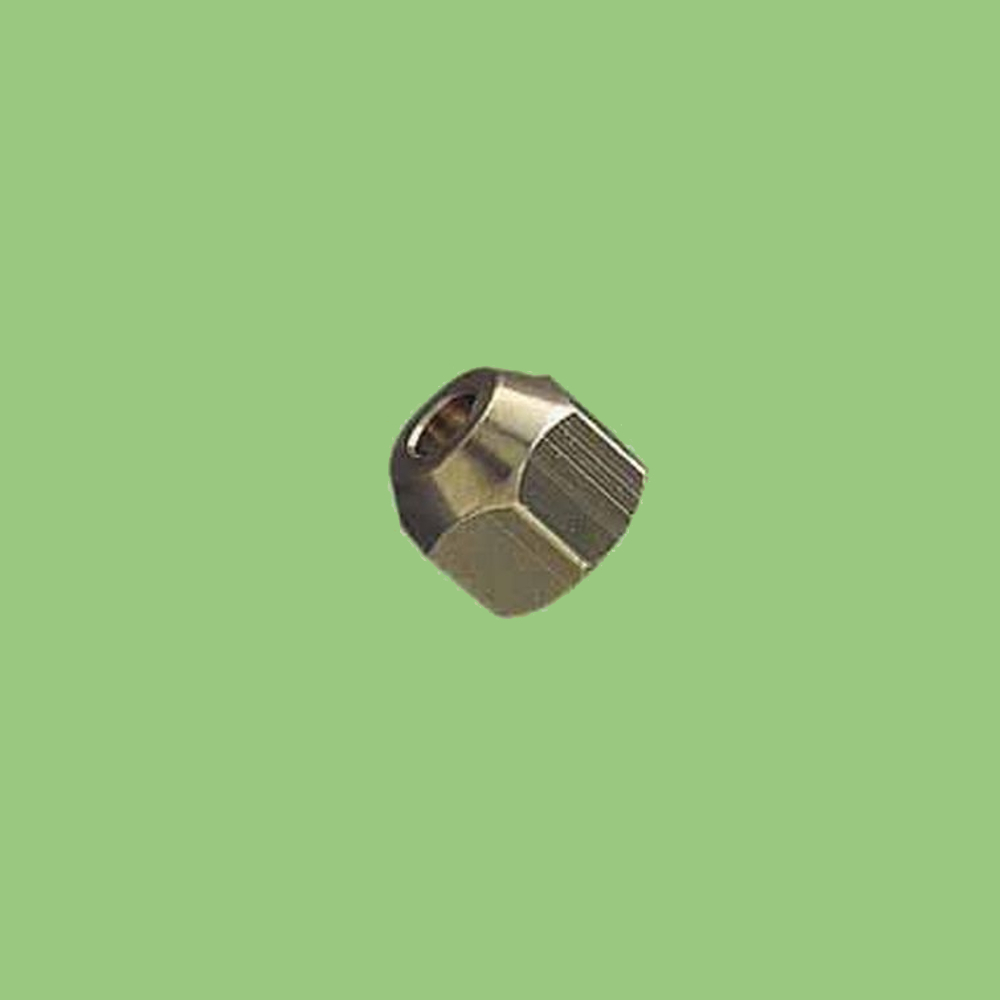

フレアナット

FN-2

FN-3

FN-4

FN-5

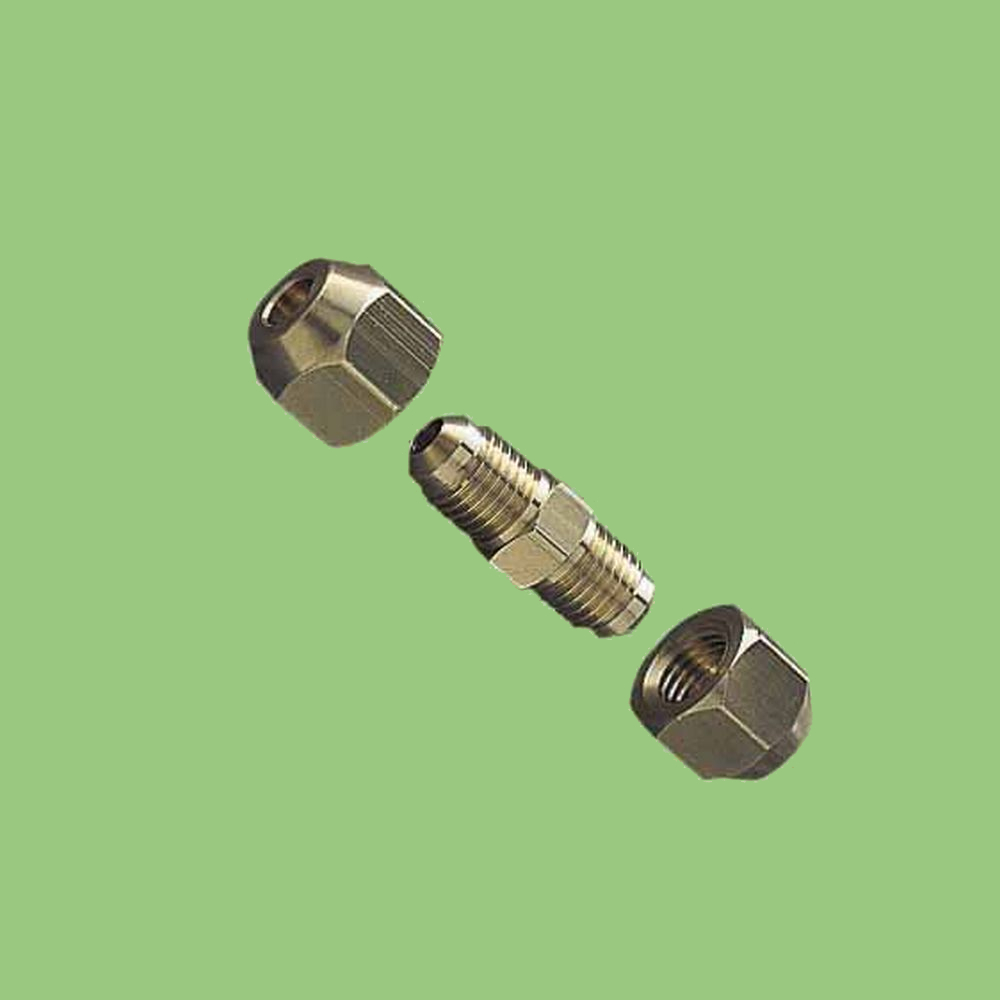

フレアユニオン
（ナット付）

UF-2

UF-3

UF-4

UF-5

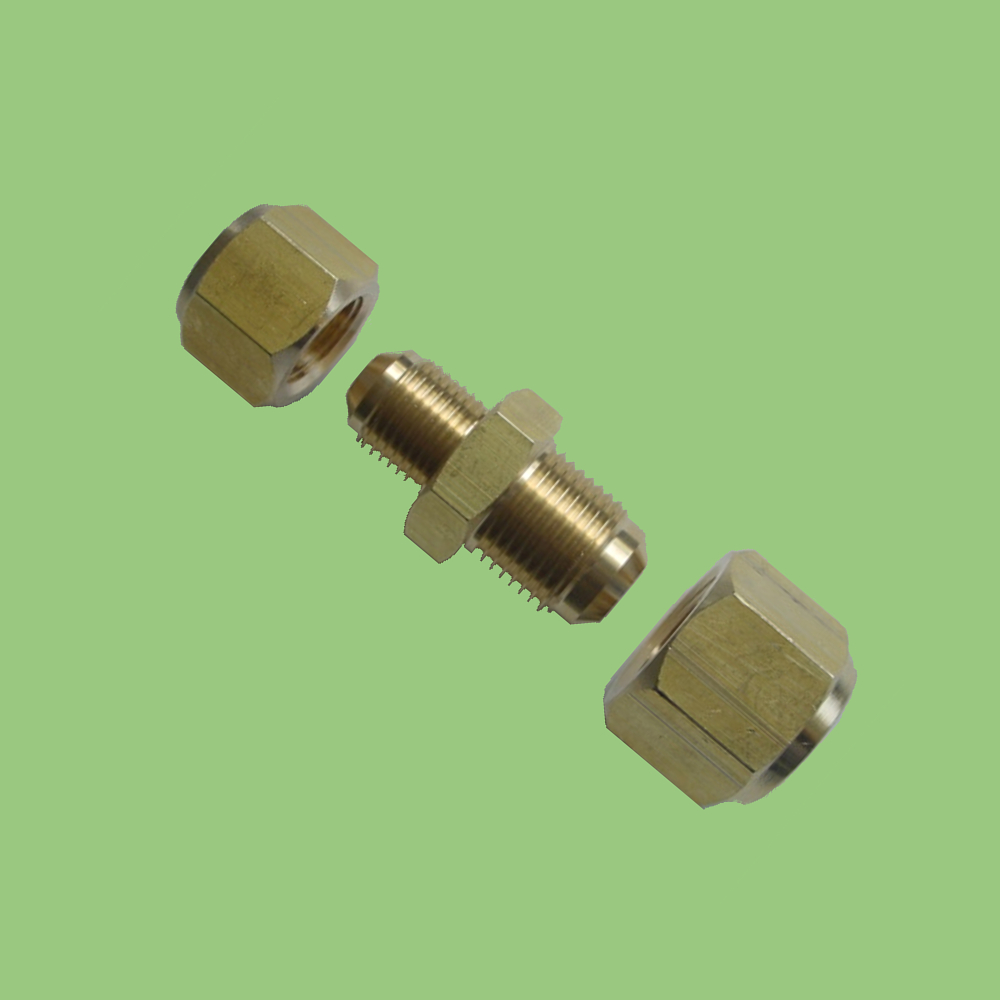

異径フレアユニオン
（ナット付）

UFIK-34

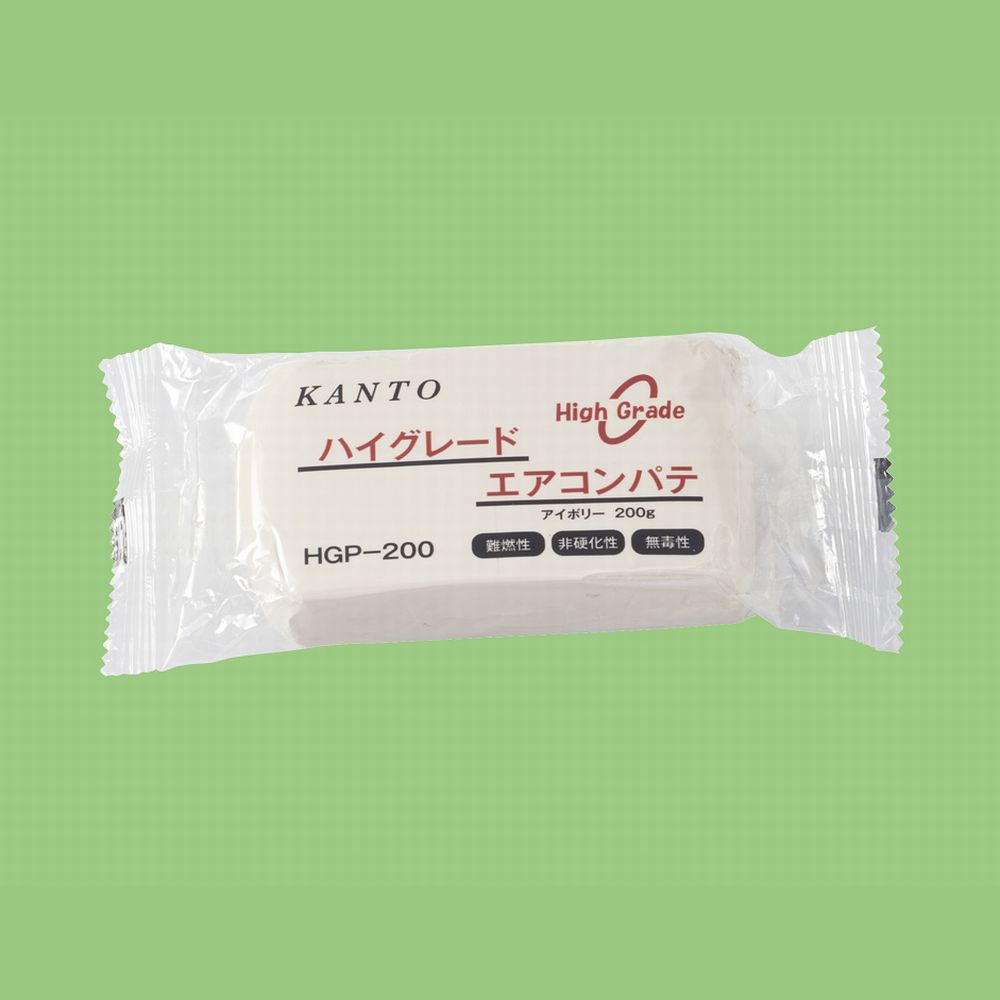

ハイグレードパテ

品番仕様色調

HGP-200 200g アイボリー

　　　

　　　

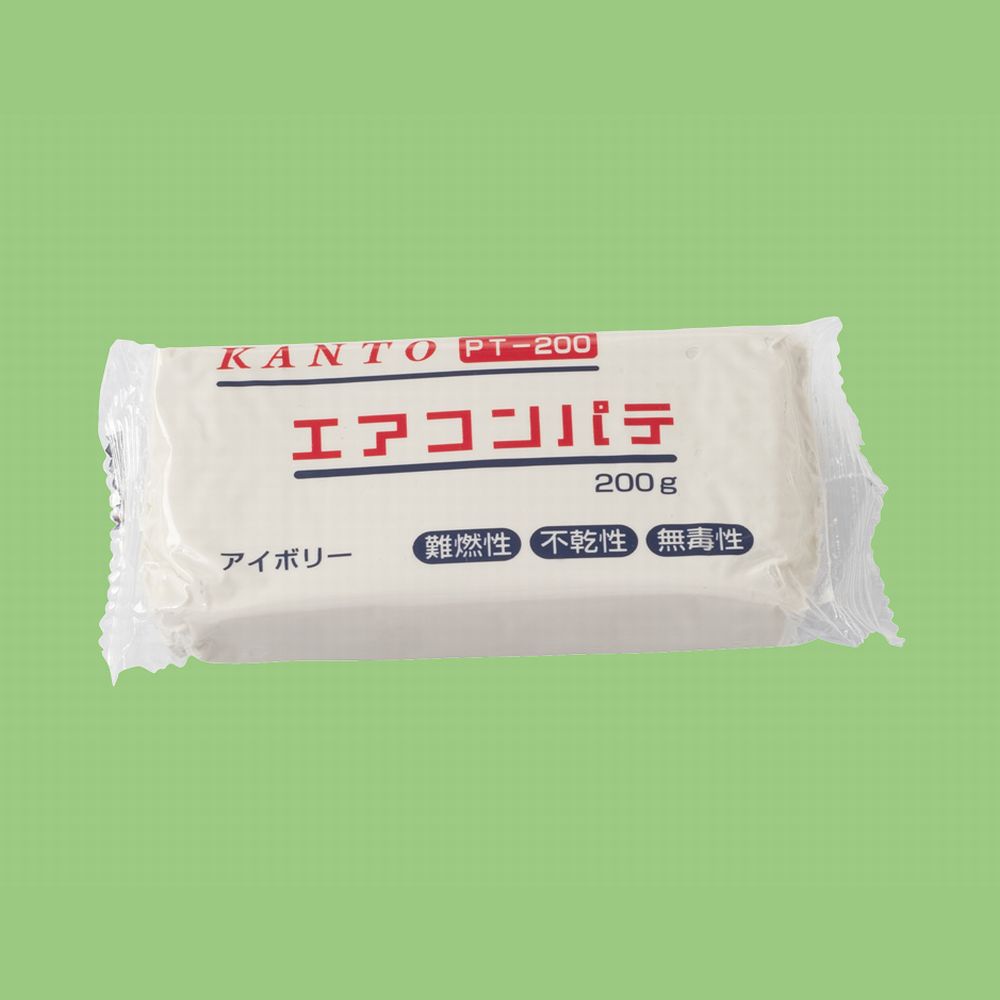

エアコンパテ

品番仕様色調

PT-200 200g アイボリー

PT-200W ホワイト

PT-1000 1㎏アイボリー

PT-1000W ホワイト

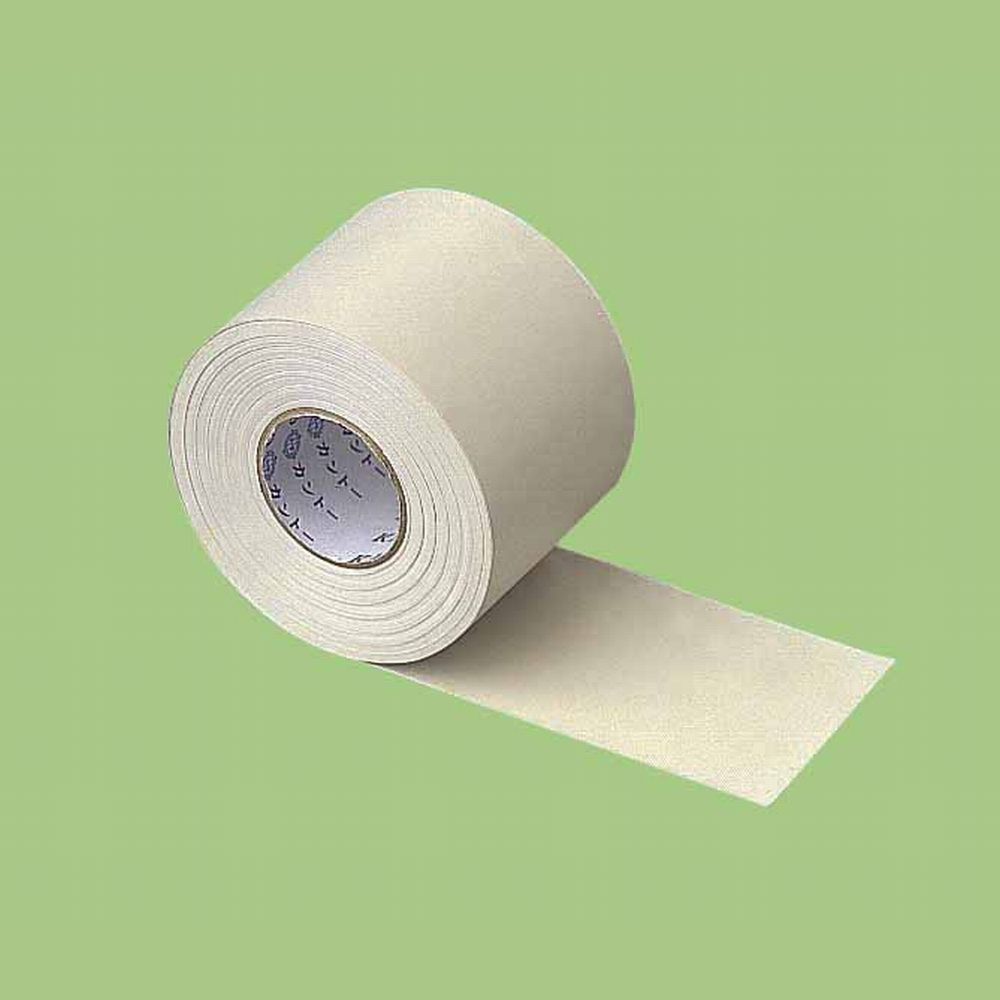

非粘着テープ

品番仕様色調

CT-5018 I 50×18 アイボリー

CT-6515 I 65×15

CT-7518 I 75×18

CT-5018HF 50×18 HFアイボリー

CT-5018W 50×18 ホワイト

※HFアイボリーは、化粧カバーのアイボリー色の近似色です。

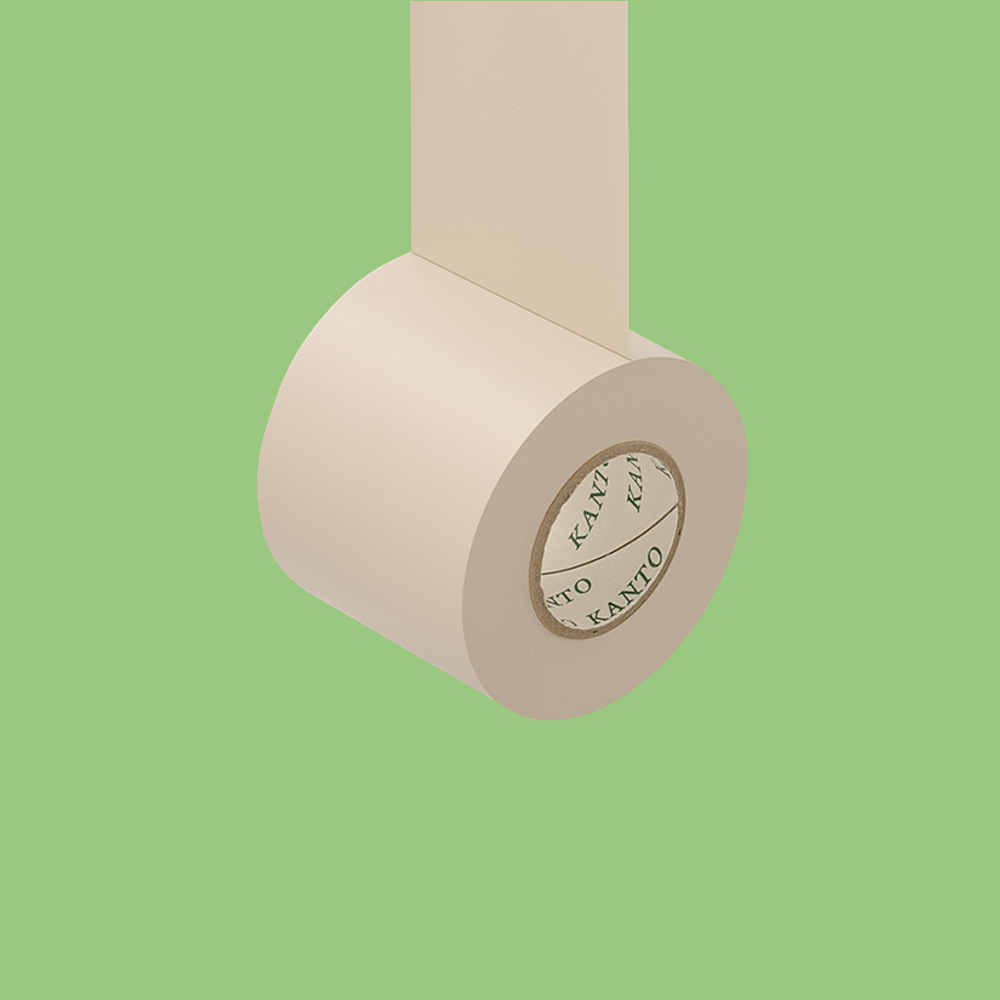

スマートテープ

品番色調

SMT-5018 I アイボリー

SMT-5018HF HFアイボリー

　　

仕様：幅50mm×長さ18m

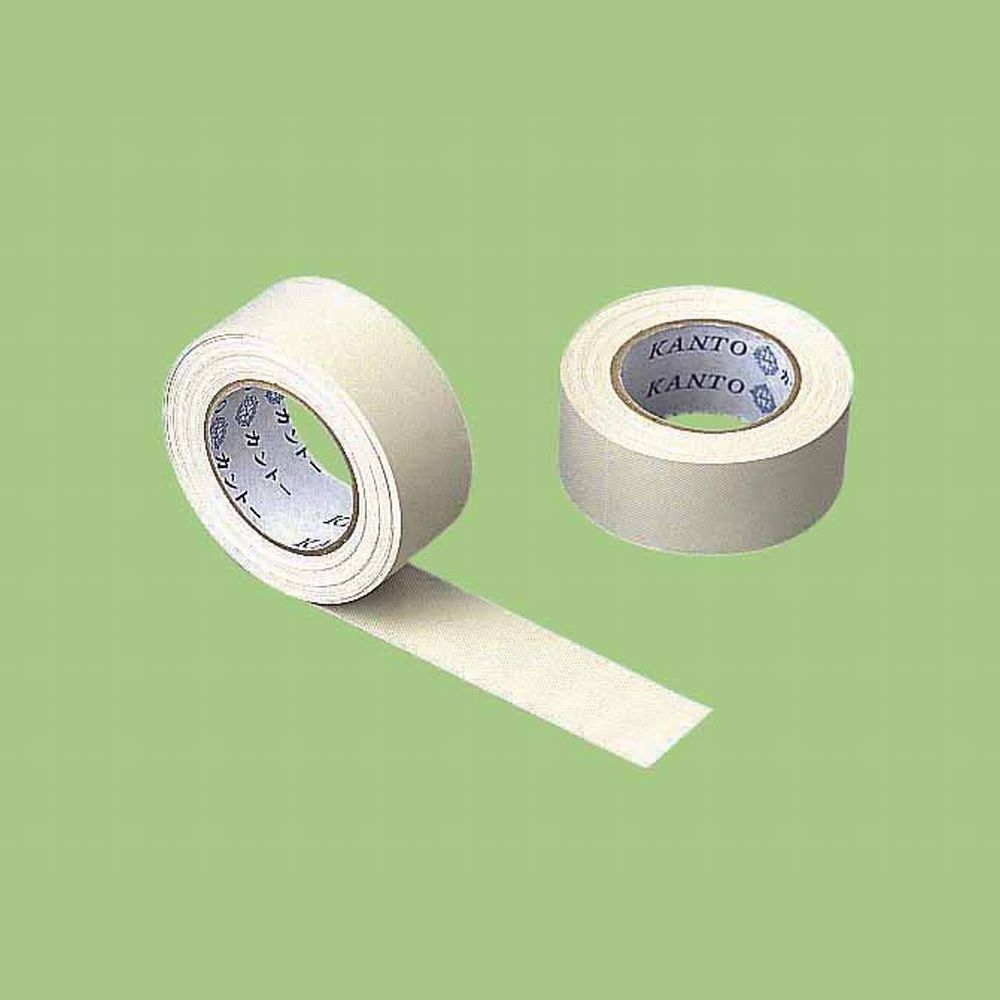

粘着テープ

品番仕様色調

BT-1905 I 19×5 アイボリー

BT-1910 I 19×10

BT-1920 I 19×20

BT-1910HF 19×10 HFアイボリー

※HFアイボリーは、化粧カバーのアイボリー色の近似色です。
